Здравствуйте.
Александр Иванович, просьба, по смотрите можно ли выполнить УМ на трёх лампах ГУ-13 ?
Что можно ожидать на ВЧ ? Какая мощность?
Всё по максимум. Спасибо.
- Подпись автора
RN7T ex UA6GV, RA6FOA

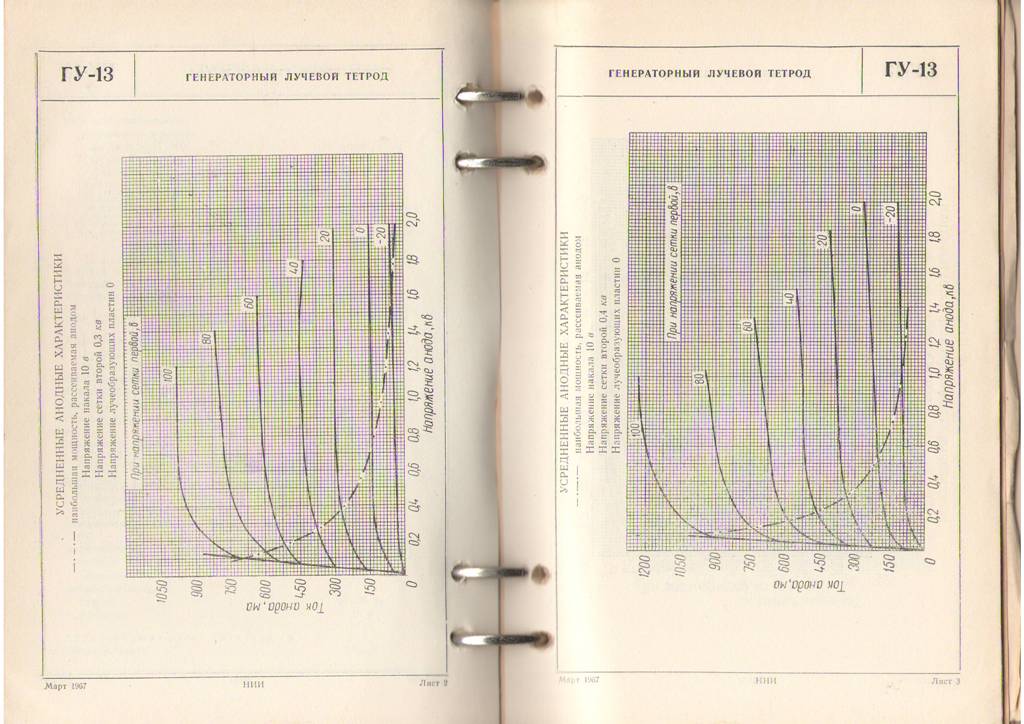

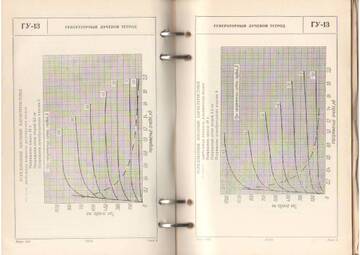

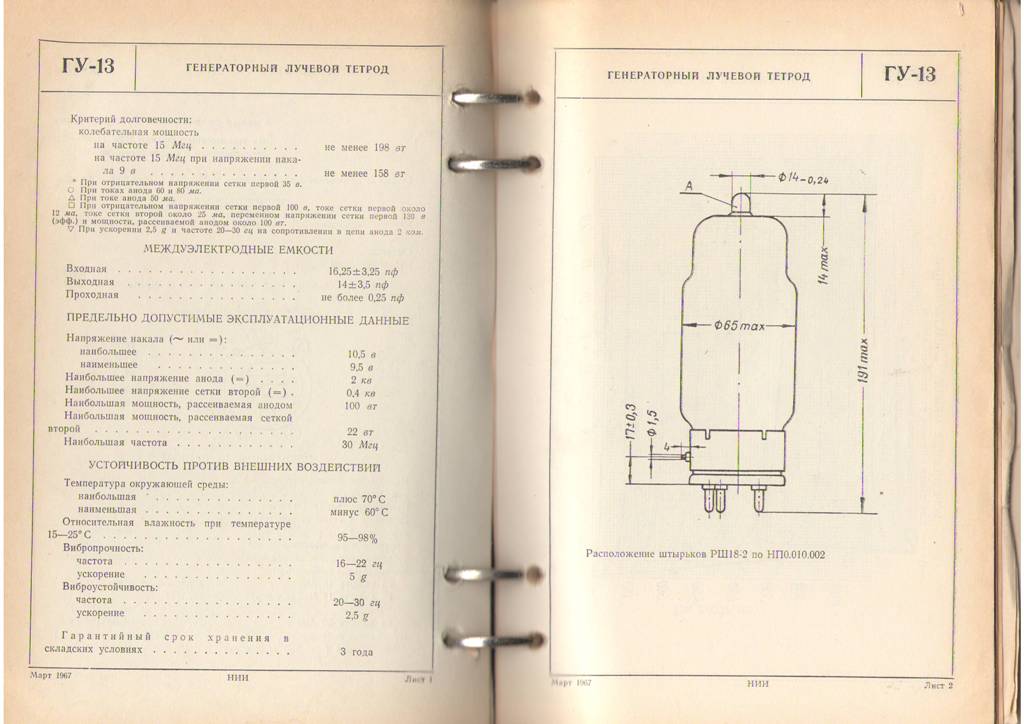

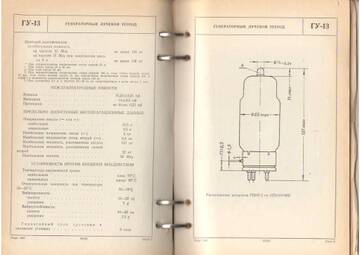

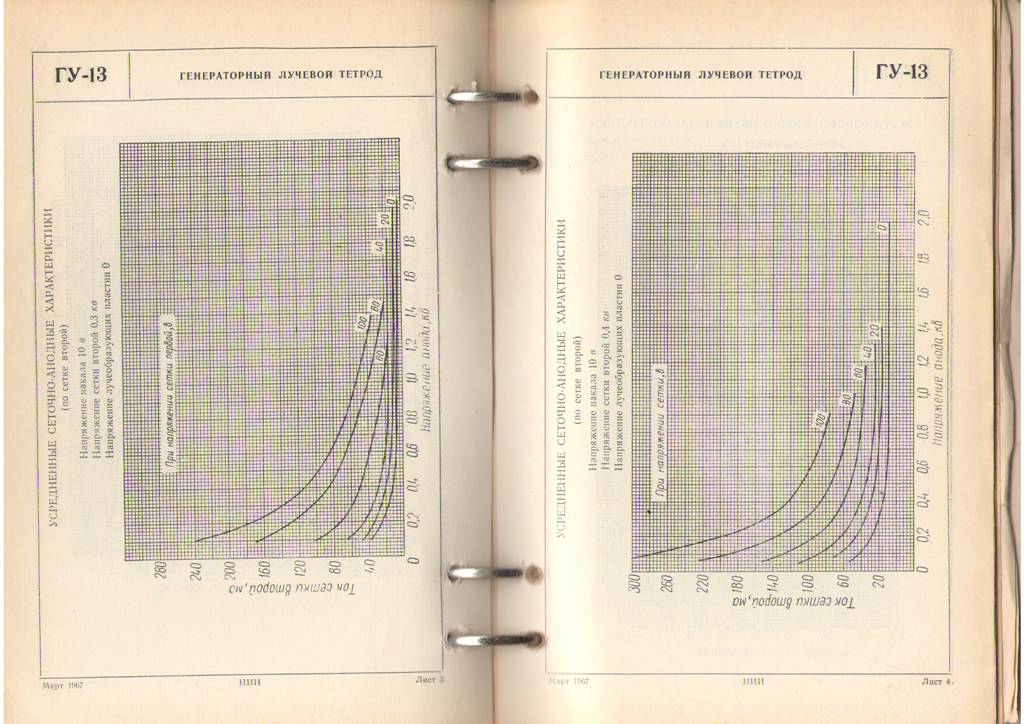

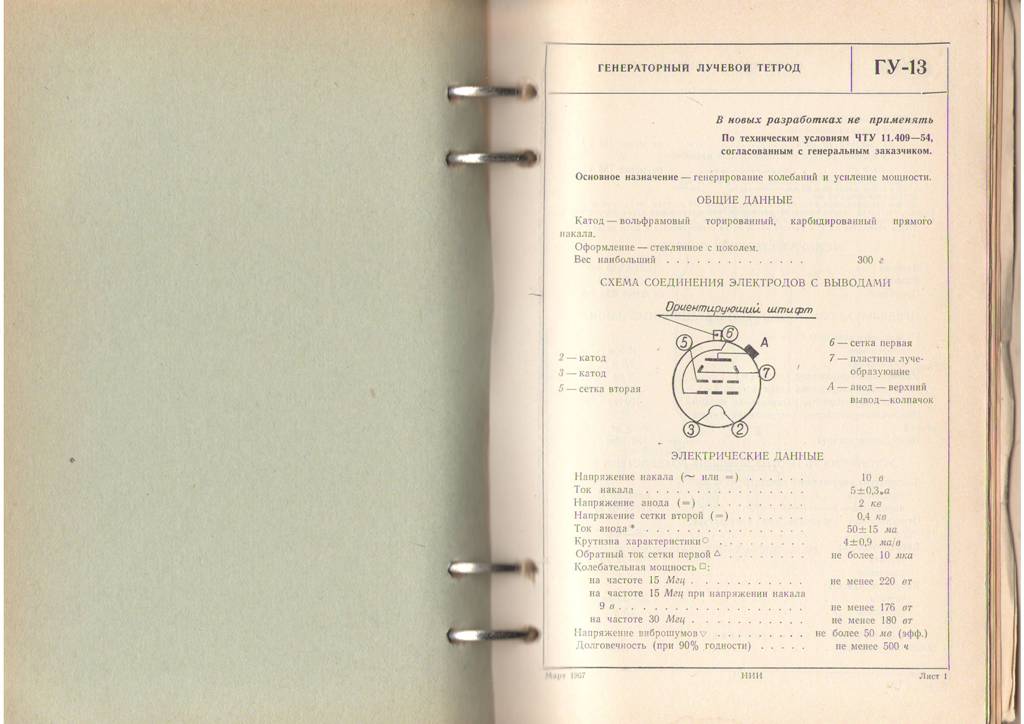

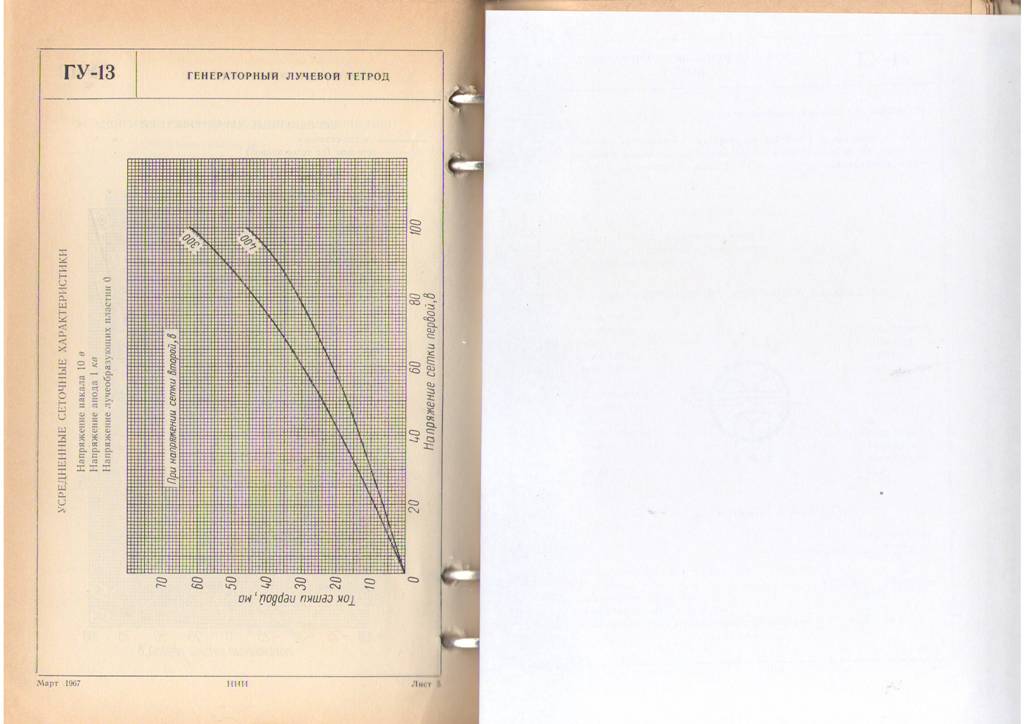

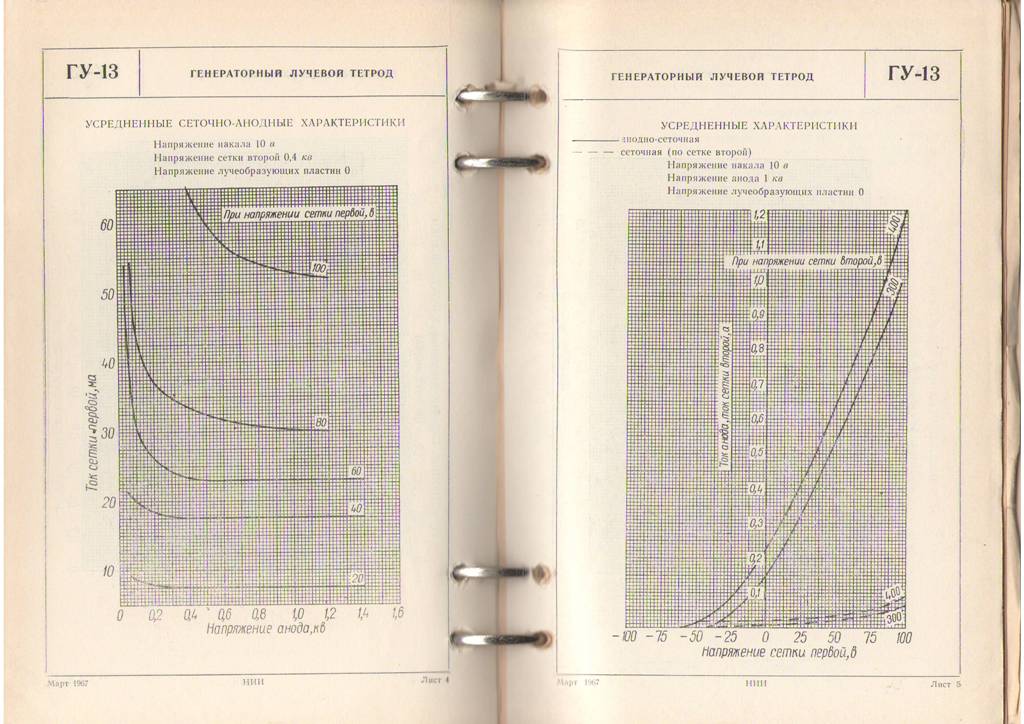

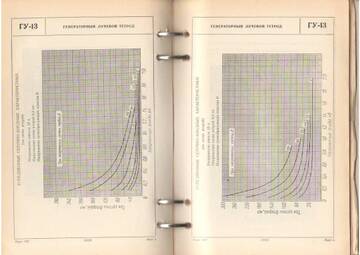

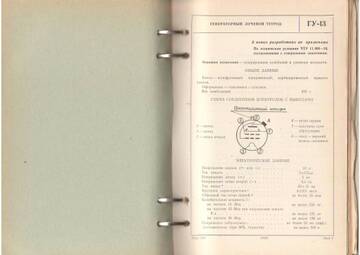

Лампа Гу-13
Страница: 1
Сообщений 1 страница 10 из 10
Поделиться12021-11-28 02:03:24
- Пользователь
- Сообщений: 851
Поделиться22021-11-28 05:46:43
Евгений написал(а):
Александр Иванович, просьба, по смотрите можно ли
Евгений, у Александра сейчас проблема с написанием постов.
Смотреть первую стр. форума, объявление.
Он может входить на форум, админить, что угодно - но! нет отправки ответа.
Так что Саша разбирается с компами.
Поделиться32021-11-28 06:30:28
- Пользователь
- Сообщений: 851
Anatoly написал(а):
Так что Саша разбирается с компами.
АА, понял. Будем ждать.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться42021-11-30 12:06:40
Евгений написал(а):
Александр Иванович, просьба, по смотрите можно ли выполнить УМ на трёх лампах ГУ-13 ?
Что можно ожидать на ВЧ ? Какая мощность?
Всё по максимум. Спасибо.
Думаю, что с 3 ламп ГУ13 можно будет ожидать мощность на входе ВКС примерно 1200-1300 Вт. Проще применять 1 лампу ГУ81 т.к. у неё емкость паразитная всего 24 пФ, а у трех ламп ГУ13 емкость свыше 50 пФ.
Это предельный режим, обязателен будет принудительный обдув ламп.
Обязательно понадобится компенсация выходной паразитной емкости всех ламп, т.е. параллельные контура на 28 и 21 Мс.
Там будет паразитная емкость трех ламп и анодного дросселя примерно 55 пФ, не считая минимальной емкости КПЕ. Так что компенсация обязательна, иначе невозможно реализовать оптимальную ВКС на ВЧ диапазонах.
Эти лампы, как и ГК71, характерны тем, что импульс анодного тока они обеспечивают малый при высоком анодном напряжении, поэтому и Roe у них получается относительно высокий. В этом случае их нужно параллелить, чтобы увеличить импульс анодного тока 3 ламп, но в этом случае неизбежно набираем паразитную емкость для тех же 3 ламп и в этом случае, компенсация паразитной емкости на входе ВКс уже неизбежна.
Получается палка о двух концах.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться52021-12-01 12:38:01
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Обязательно понадобится компенсация выходной паразитной емкости всех ламп, т.е. параллельные контура на 28 и 21 Мс.
Спасибо, Иванович.
Меня вот это и интересовало. Я подумал что с ГК-71 на ВЧ всё понятно, а вот с ГУ-13 у неё частота до 30 мГц. и на Вч выполнить ВКС будет легко. Ну тогда их тоже на полку.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться62021-12-01 12:51:33
Евгений написал(а):
Я подумал что с ГК-71 на ВЧ всё понятно, а вот с ГУ-13 у неё частота до 30 мГц. и на Вч выполнить ВКС будет легко. Ну тогда их тоже на полку.
Я сразу понял, что интересует тебя, Женя, поэтому и отметил самое важное.
Для ГУ13 макс. выходная емкость на лампу равна 17 пФ, а для ГК-71 это же равно 24 пФ. Разница 47% это существенно. Поэтому с ГУ-13 несколько легче реализовать их на ВЧ диапазоны.
Анодное можно 2200 В, раскачка для трех ламп будет примерно 55-60 Вт
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться72022-01-03 01:06:38

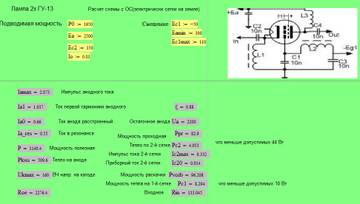

Александр, можете показать расчет пресеты для УМ на 2-х ГУ-13 (режим с ОС, последовательное питание, анодное напряжение 2500в и токи анодов 2-х ламп 600-700ма) ?
Поделиться82022-01-03 09:36:40

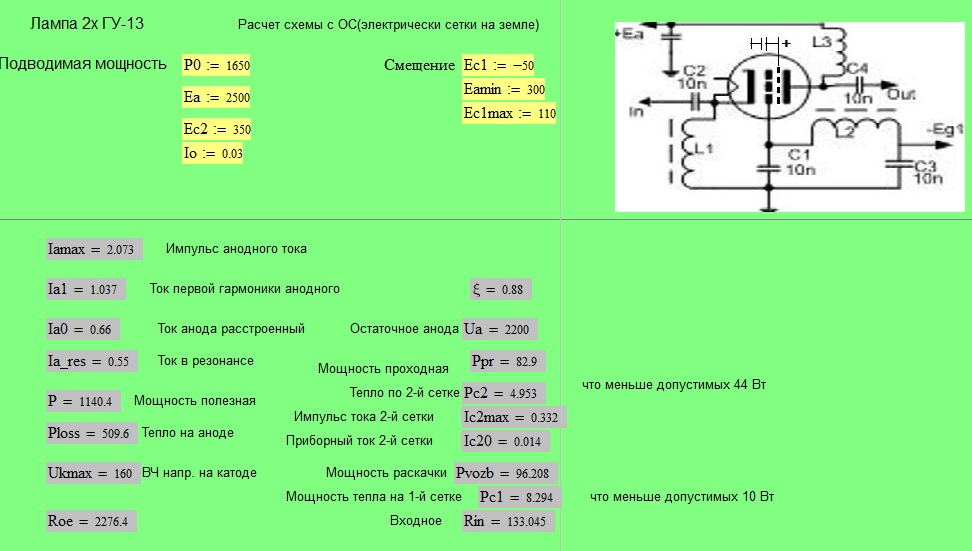

Примерно так.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться92022-01-03 13:19:18
Спасибо большое!!!!!!!!!
Поделиться102022-01-03 14:28:52
Сергей BT написал(а):
Спасибо большое!!!!!!!!!
Успеха!
Лампы потребуют обдува.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
