Замкнутая воздушная система охлаждения ламп.
Задача охладить лампу в замкнутом коробе-охладителе без выхода воздуха наружу. Такую
систему охлаждения делал Николай (ua9xbi) в своем комплексе "Ураган". Насколько эффективна
такая схема охлаждения? Как прикинуть площадь короба-радиатора? "Подводные камни" ?
PS.
В теме можно рассматривать любые вопросы по охлаждению РА.
|1|1| |
На мой взгляд это применять нецелесообразно и вот почему. Если речь идет об охлаждении пары ГУ-50 или 6П45С, то тут никаких особых проблем видимо не будет. Но вот если речь идет о лампах, выделяющих много тепла, то им нужен и расход воздуха на обдув тоже немалый. Вопрос - какой площади корпус сможет охладить своей поверхностью ну скажем 300 куб. воздуха в час с температуры 100 град. до температуры 30 град., если температура, окружающая корпус, ну скажем 25 град.? Именно столько требуют для обдува 2 лампы ГУ-5Б. Можно лампы обдувать и 100 град. воздухом, только зачем?
Конечно это можно посчитать все, но это надо изучать Тепломассообмен. Эту науку у нас изучали радиоконструкторы. Не вижу смысла в такой затее. Проще сделать РА автомат, отнести его за пределы шэка и он не будет шуметь.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Александр, приветствую.
При обычном охлаждении требуется входной фильтр от пыли и насекомых. Опять же вопрос:
куда воздух девать? Зимой жалко терять лишнее тепло. Это тепло надо заводить в другую комнату,
а там на выхлоп сетку ставить.
Впрочем в замкнутой схеме тоже проблема. Надо будет иметь два короба (Зима / Лето).
PS.
Если ГУ-5Б то оно конечно......радикальное решение - в отдельную комнату (если есть).
А ручки настройки через стенку вывести. Так спокойнее будет.
|1|1| |
Задача охладить лампу в замкнутом коробе-охладителе без выхода воздуха наружу.
О какой лампе идет речь?
ЗюЫю Имхо, зело геморойно это будет..
Ни что так не портит цель, как прямое попадание
Если ГУ-5Б то оно конечно......радикальное решение - в отдельную комнату (если есть).А ручки настройки через стенку вывести. Так спокойнее будет.
Ручки настройки - это уже прошлый век.
Сейчас можно и реле вакуумные купить, и кольца мощные от Амидон для НЧ катушек и прочий мощный ливер для РА, и вполне себе построить автомат на все диапазоны. Ну или шаговыми движками перестраивать.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
или шаговыми движками перестраивать
Что либо конкретное в этом направлении есть? Желательно бюджетный вариант с ДШИ.
|1|1| |
Что если, вместо обычного фильтра на входе системы продува,
применить циклонную систему фильтрации. Имеется в виду
стационарный РА.
|1|1| |
это применять нецелесообразно
Имхо, зело геморойно это будет..
Данная схема охлаждения реализована ( http://www.cqham.ru/uragan.htm ).
...В холодную погоду......система работает в режиме циркуляции,
охлаждение воздуха происходит в воздуховодах.
_________________
Что озерная, что речная, а все равно щука
|1|1| |
Данная схема охлаждения реализована ( http://www.cqham.ru/uragan.htm ).
Я же не утверждал, что не возможна... А вот геморойна - это однозначна..
Ни что так не портит цель, как прямое попадание
Данная схема охлаждения реализована
Это РА установлен в помещении а его воздуховоды выходят из помещения и и через улицу заходят обратно в РА. Если учесть, что Инта - северный город, зимой там минус 40 в тени это запросто бывает, то конечно, зачем забор воздуха извне? Он и так будет охлаждаться в воздуховодах на улице. Ну а летом конечно надо открывать форточку в РА. Но обычно, радиолюбители ставят свои РА в помещении. Выводить воздуховоды из окна, а потом обратно их вводить - на мой взгляд лишняя морока, да и эстетики это не добавит для внешнего вида окна. ИМХО.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Что либо конкретное в этом направлении есть? Желательно бюджетный вариант с ДШИ.
В планах тоже есть, но когда руки дойдут - Х его З.
Ни что так не портит цель, как прямое попадание
Что либо конкретное в этом направлении есть? Желательно бюджетный вариант с ДШИ.
Есть схема, http://www.wv7u.com/yc156amp/skems/sch.html но самое главное в этом деле - прога для работы ДШИ.
Есть еще схема АСОМ 2000, но она большая. Там тоже ДШИ и без проги.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Более подходящей темы для моего вопроса нет, поэтому поговорим здесь
Это не практический интерес, это так скажу, размышления после сборки с попыткой понять то, что хотели получить конструкторы
Знает ли кто-нибудь, как конкретно организовано охлаждение ГУ34Б-1 в ретрансляторах?
Дело вот в чем:
переделывая панель для своих нужд я так и не понял, как был организован поток воздуха.
Или анод и катодно-сеточный узел охлаждались раздельными вент. системами?
Почему?
Потому, что пространство анодного отсека и"остальное" связаны лишь несколькими ( если точно - двенадцатью) отверстиями Ф5мм., в "юбке" вывода второй сетки. И всё.
Этого явно мало, чтобы "продуть" ламповый блок от катода к аноду.
Да и плита (серебрёная латунь) толщиной 6мм мало напоминает "дыру" для воздушного потока..
Конечно, после переделки я получил то, что надо мне для конкретного изделия.
Но интерес к тому, как было организовано охлаждение "родного" блока - остался.
Попутно вопрос: в паспорте не нашел значений температуры ножки накала,катода, первой сетки. Для некоторых ламп такое встречал.
На что ориентироваться?
Или анод и катодно-сеточный узел охлаждались раздельными вент. системами?
Почему?
Потому, что пространство анодного отсека и"остальное" связаны лишь несколькими ( если точно - двенадцатью) отверстиями Ф5мм., в "юбке" вывода второй сетки. И всё.
Этого явно мало, чтобы "продуть" ламповый блок от катода к аноду.
Скорее всего, охлаждение анода и сеточно-накальных цепей было раздельное. Анод охлаждался вытяжкой, в остальное охлаждалось небольшим наддувом. Для выравнивания давлений были 12 отверстий. Вытяжка анода частично вытягивала воздух сеточных цепей.
Возможно так было сделано, чтобы максимально изолировать связь по ВЧ анод с входными цепями.
Попутно вопрос: в паспорте не нашел значений температуры ножки накала,катода, первой сетки. Для некоторых ламп такое встречал.
На что ориентироваться?

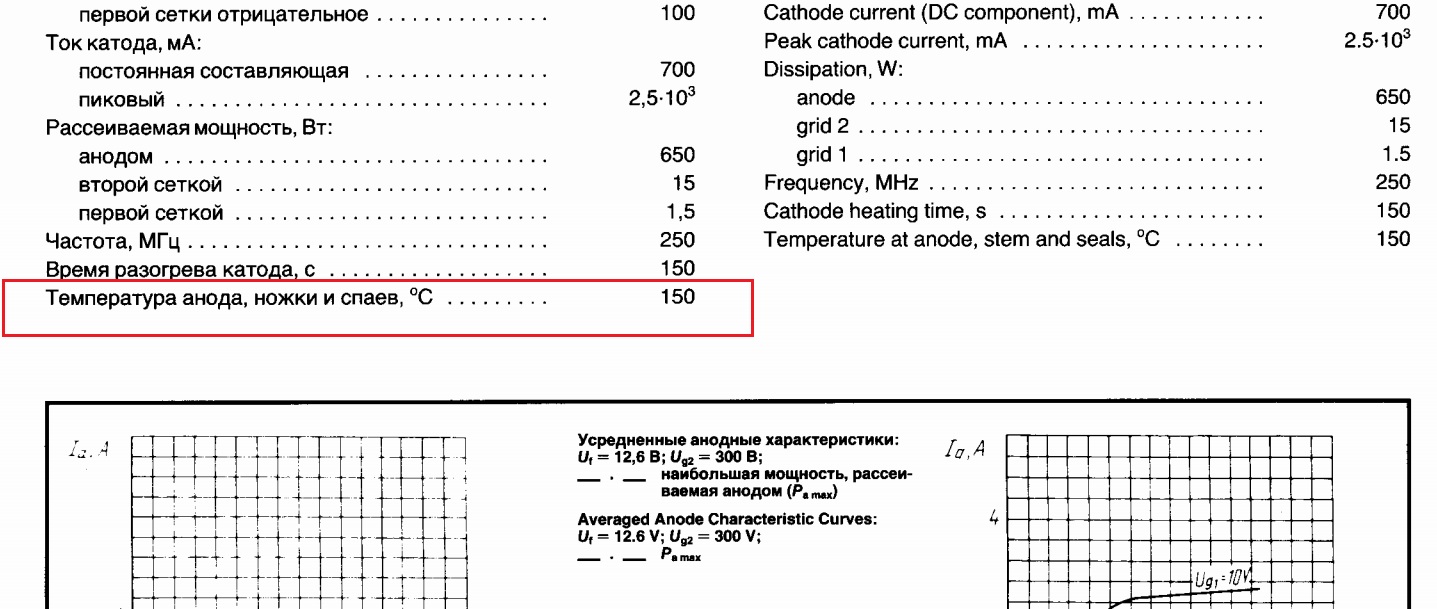

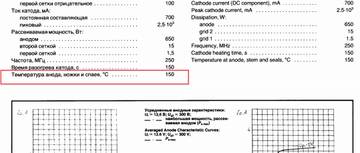

Вот мой паспорт лампы.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Для выравнивания давлений были 12 отверстий.
То есть их задача - исключить "застойные зоны" или "тепловые карманы"?
А охлаждение всего, кроме анода - приточка.
Тогда понятно.
Анод - эффективная вытяжка (возможно - сразу с нескольких ячеек?) и подпанельное пространство - своя отдельная вентсистема...
Спасибо, Саша!
Мозг уложил информацию и тогда многое в родном блоке (панелью его назвать сложно, части выводов просто явно резонаторы ) стало понятным.
Интересно понять логику разработчика, всегда что-то полезное в результате в копилке
Интересно понять логику разработчика, всегда что-то полезное в результате в копилке
Каждый разработчик - инженер со своим складом мышления, поэтому даже одну задачу можно решить разными методами.
А охлаждение всего, кроме анода
Именно так, набольшое нагнетание воздуха для БП, вытяжка его наружу через анодную турбину. Заодно, турбина охлаждает и анодный резонатор, (медная труба в качестве ВКС), вытягивая воздух анода через резонатор. УКВ конструкции имеют свои особенности конструктива.
