Александр Иванович, доброго времени суток!
Попрошу Вашей помощи(если возможно) в следующих вопросах:
1.Достался УМ на ГС-31Б практически без входных П- контуров (плата с реле на 5 диапазонов)
Пробовал различные виды входных систем- П-контура, 5-ти звенный широкополосный фильтр( по статье dl2kq)
но не получил удовлетворительного значения КСВ (хотя бы в пределах 1,2-1,3) на разных диапазонах .
Везде говорится о том,что входной сопротивление УМ с ОС обратно пропорционально крутизне лампы, но
крутизна зависит от режима лампы и величины раскачки. Я считал П-контура из расчёта входного сопротивления
54 Ом при Q=2 - не получилось; 5-ти звенный фильтр из расчёта 50 Ом тоже не получилось.
Поэтому, если можно посчитайте пожалуйста режим лампы при Ua=2600В (при нагрузке Io примерно 0,7 - 0,8А)
В режиме х.х. Ua=2900В. Думаю что при 70-80Вт раскачки такой анодный ток достижим.
Коммутация в УМ рассчитана на 5 диапазонов, но хотелось бы зацепить и WARC диапазоны.
Тему про УМ на ГС-35Б просмотрел, но лампы немного разные.

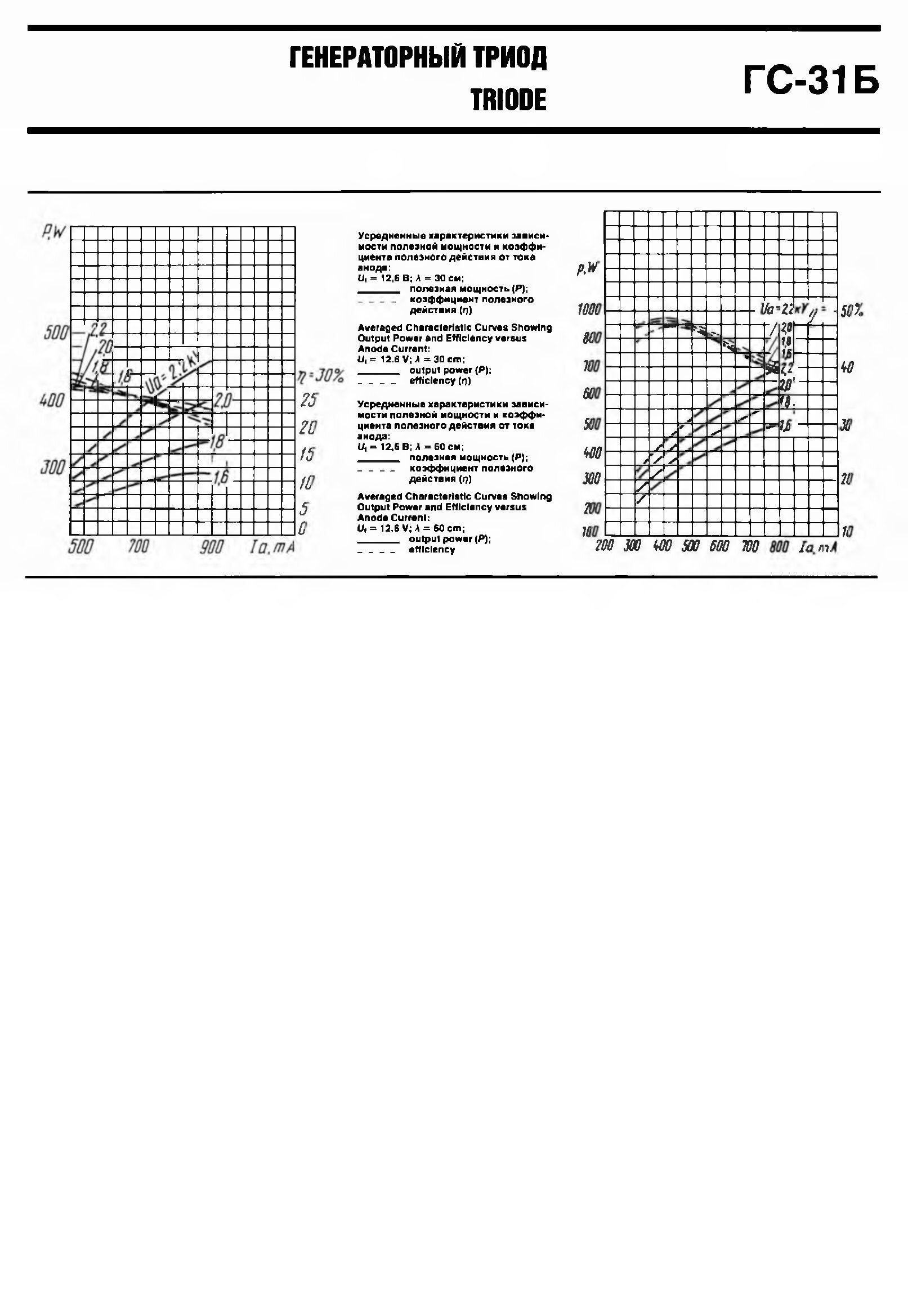

Хотел прикрепить схему УМ ( в spl7) и характеристики ГС-31Б (в pdf ) но выскакивает сообщение
"недопустимый вид файла". Где посмотреть о допустимых видах не нашёл.
С уважением, UA9TL, Юрий.
УМ на ГС-31Б
Сообщений 1 страница 16 из 16
Поделиться12023-01-05 12:34:55
Поделиться22023-01-05 13:22:38
Я считал П-контура из расчёта входного сопротивления
54 Ом при Q=2 - не получилось
54 Ом это слегка многовато. Правильнее считать на 45 Ом, не больше.
Совсем не нужен ФНЧ 5 звенный, вполне достаточно 3 -й порядок фильтра.
Форум принимает только файлы jpeg или jpg Любые схемы следует перевести в графический формат jpeg и такой файл выслать. Больше никак.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться32023-01-05 13:57:05
Спасибо. понял.
Считал на 54 Ом, т.к. многие используют данные по моему EW2CW(может ошибаюсь с позывным), там именно 54 Ом
Завтра отконвертирую схему и характеристики ГС-31Б
Отредактировано UA9TL (2023-01-05 13:58:57)
Поделиться42023-01-05 14:08:06
Расчет ФНЧ 3 порядка для ГС-31Б:
С1 С2 L
28,25 Мс 169 140 0.25 мкГн
21,2 229 235 0,33
14,15 665 700 0,49
7,1 700 705 0,98
3,63 1373 1337 1,92
1,85 2766 2530 3,76
С1 вход
С2 выход к катоду через емкость 0,01 мкФ
Катушки желательно на колечках Амидон.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться52023-01-05 14:12:50
Большое спасибо, завтра попробую фильтр, Амидоновские кольца есть T50-6 b T94-2

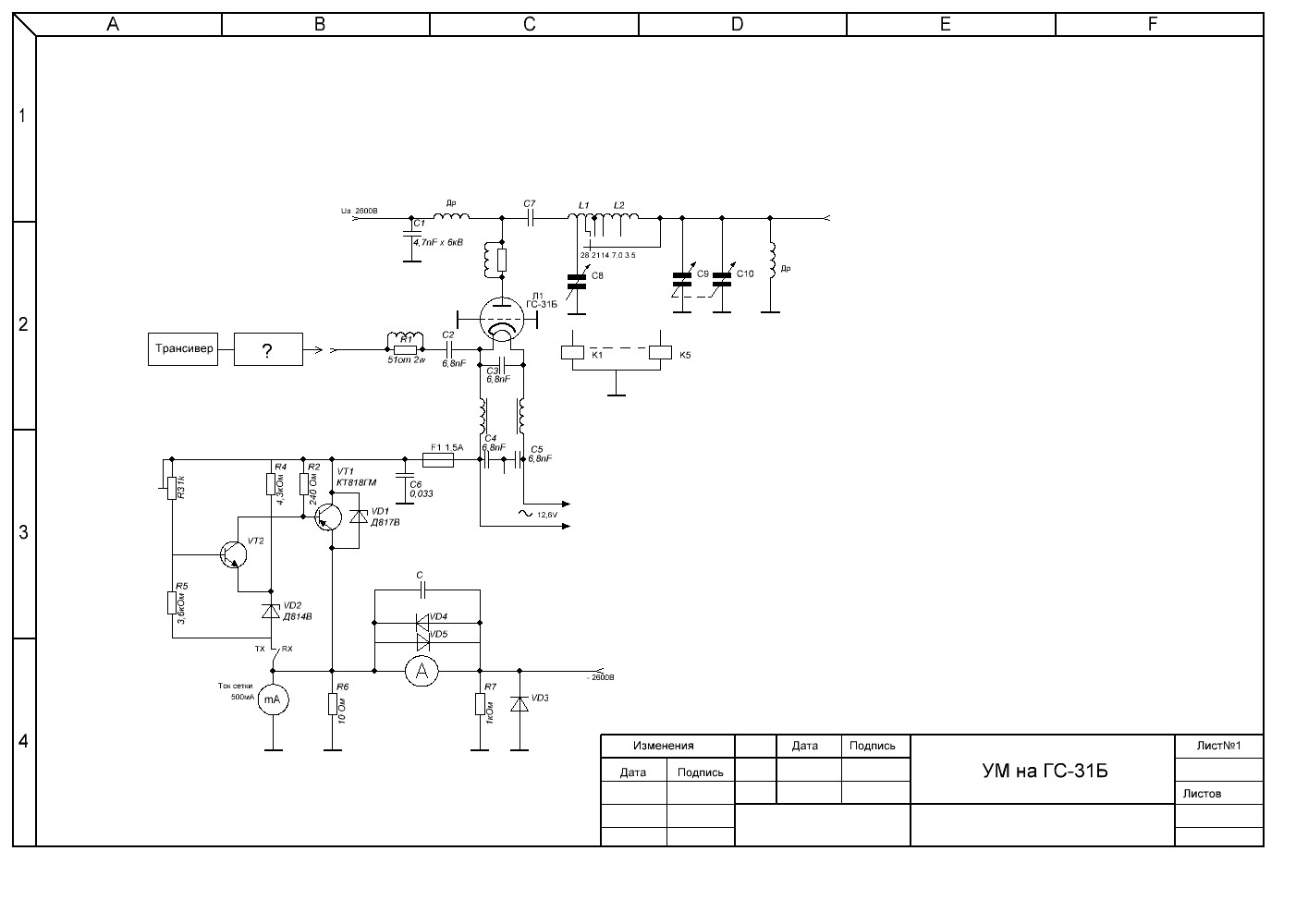

По моему получилось с конвертацией
Про 5-ти звенный фильтр - по описанию у него КСВ в пределах 1,25 в полосе частот 1.8 - 30МГц при нагрузке 50 ОМ
Отредактировано UA9TL (2023-01-05 14:17:42)
Поделиться62023-01-05 14:40:33
Конвертация точно получилась
Но данные лампы ГС-31Б у меня были.
По схеме:
1. Я бы удалили резистор в цепи катода. Но если будет все же самовозбуд, то анодные ацепочки должны помочь. Но если уж и они не помогут, то можно применить только резистор 10-12 Ом и справа от разделительного кондера С2.
Вообще на моей практике я ни разу не знаю, чтобы схемы с ОС самовозбуждались, потому что входное сопротивление УМ с ОС очень низкое и надо очень сильно постараться, чтобы получить самовозбуд, нужен крайне неудачный монтаж, неграмотный, чтобы такое произошло.
2. В цепи анодного питания, перед С1 я бы поставил проволочный резистор ПЭВ-50 или мощнее, номиналом 35-50 Ом. При обычной работе на нем будет падение примерно 30-35 В, что не повлияет на режим лампы, но вот в случае прострела в лампе, резистор сильно смягчит удар и по лампе и по БП.
Резистор надо хорошо изолировать от шасси, установив его на изолирующую пластину из стеклотекстолита нужной толщины.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться72023-01-05 14:55:14
Да, спасибо, завтра попробую(хорошо что праздники нескончаемой чередой).
Резистор 50 Ом 50 Вт стоит в БП.
Поделиться82023-01-05 15:06:21
Резистор 50 Ом 50 Вт стоит в БП.
Это хорошо, там ему и место.
Ток анода можно до 0,8 А, ток сетки примерно до 0,27-0,3 А.
При повышенном анодном напряжении входное сопротивление лампы растет, потому что падает раскачка и входной ток лампы.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться92023-01-06 02:25:32
- Пользователь
- Сообщений: 851
Да, спасибо, завтра попробую(
Добрый день.
Возможно Вам пригодится. На старом форуме мы с Ивановичем сделали такой УМ.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться102023-01-06 02:32:04
- Пользователь
- Сообщений: 851

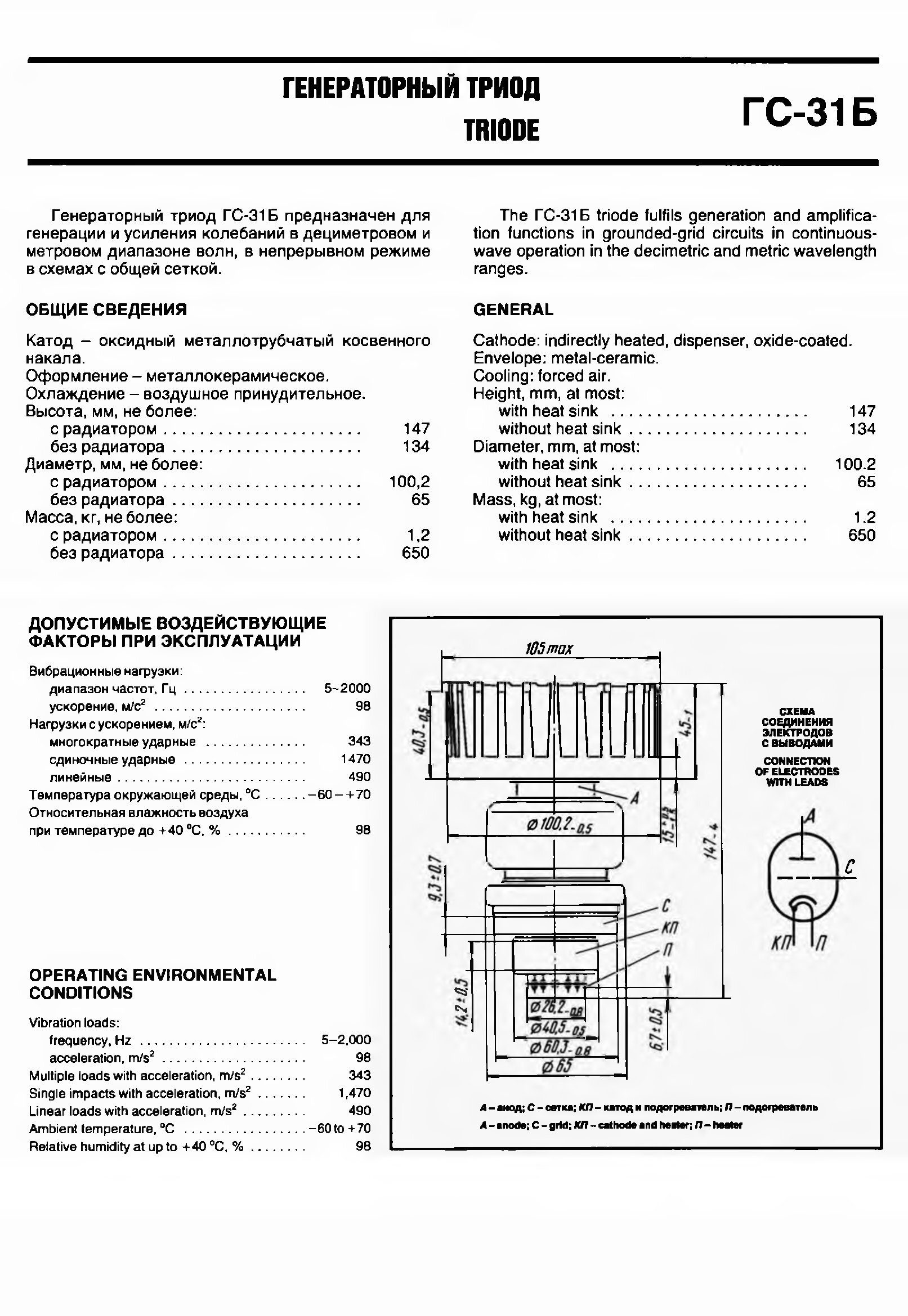

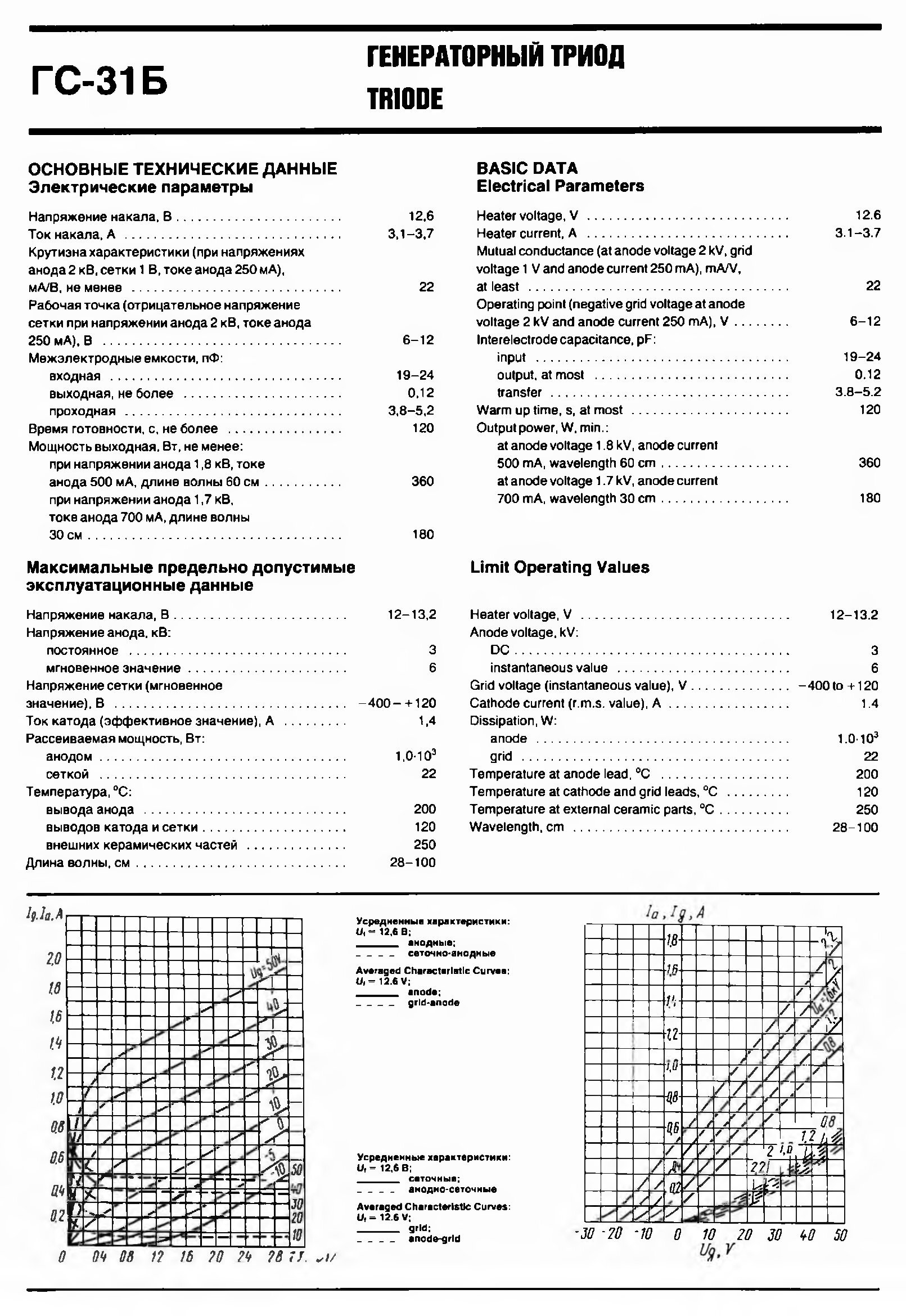

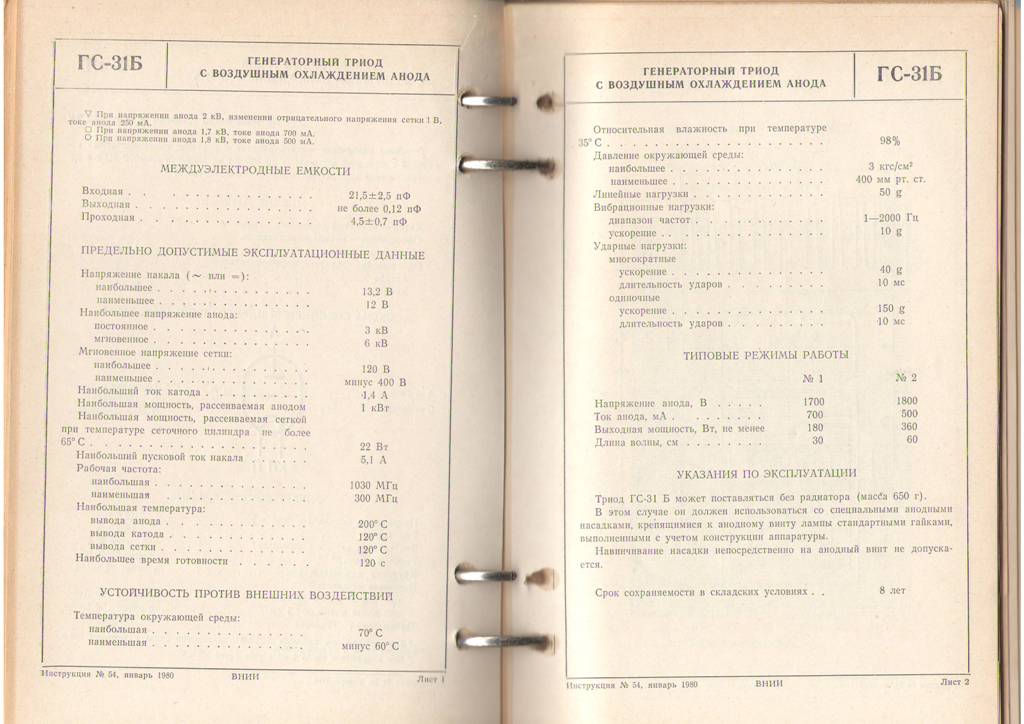

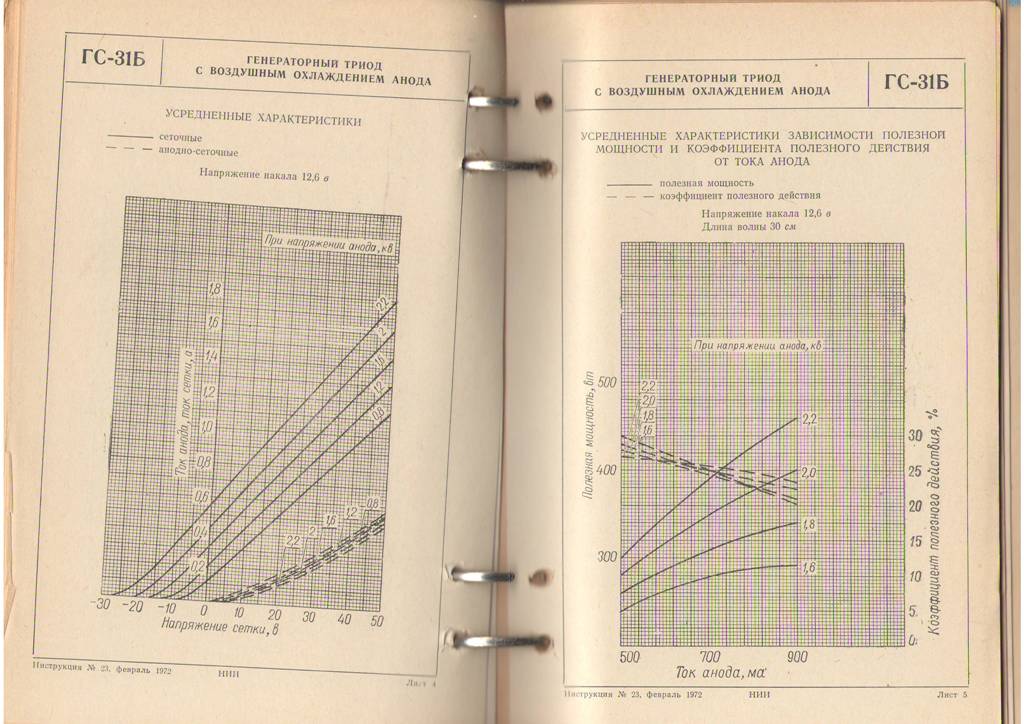

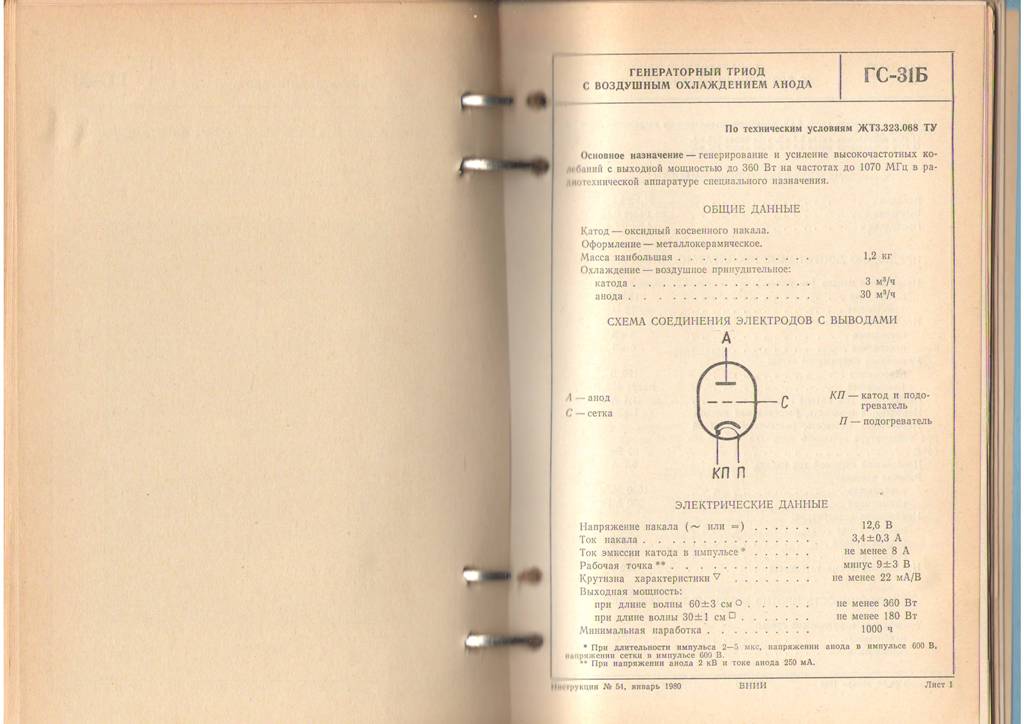

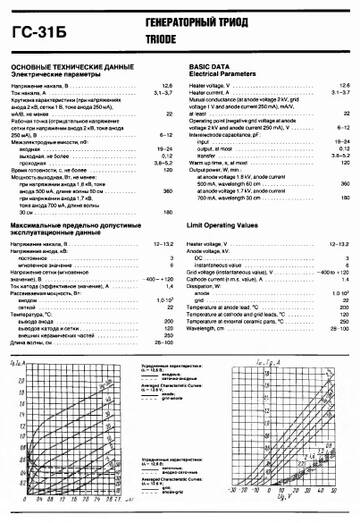

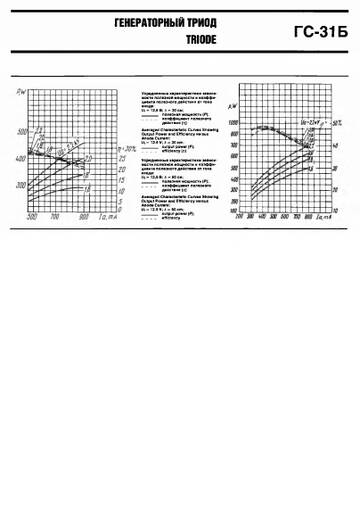

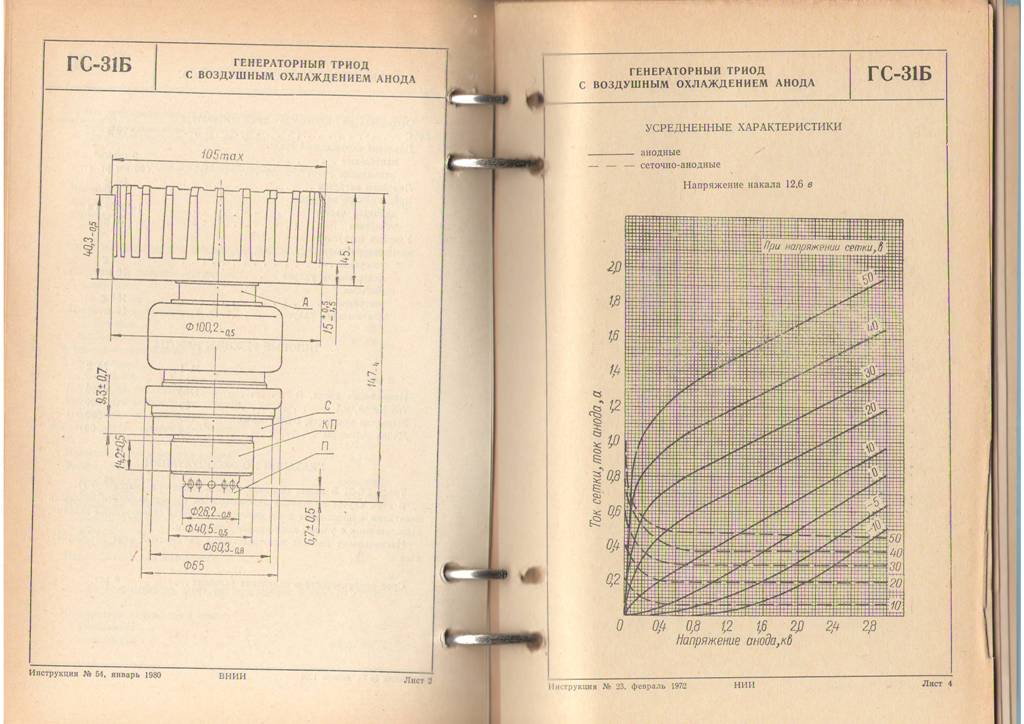

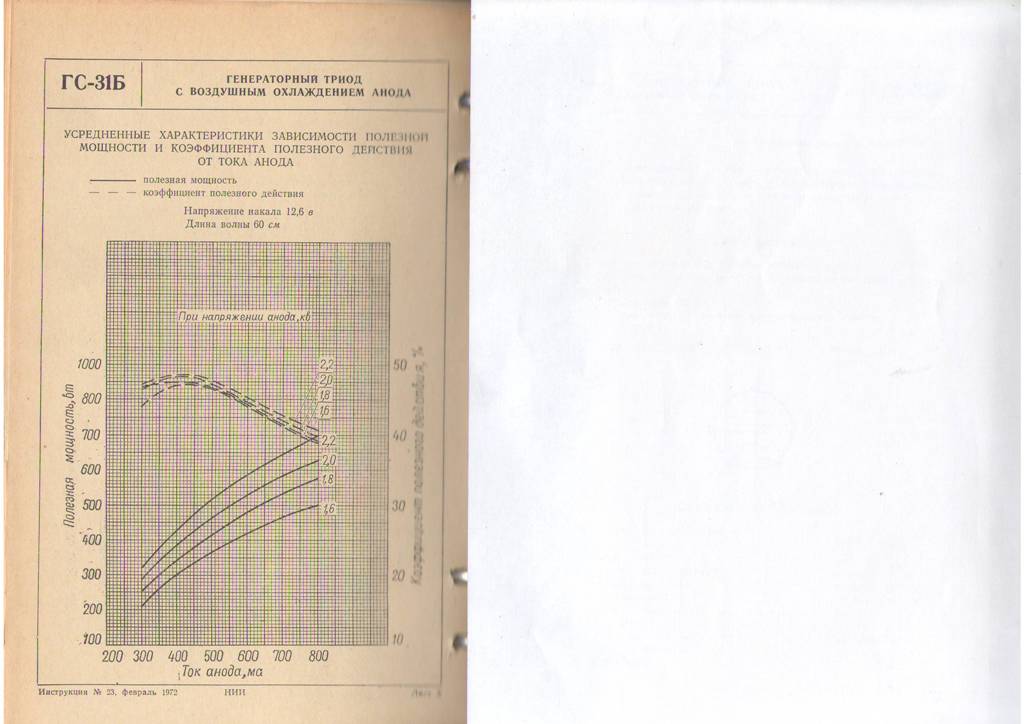

Лампа ГС-31Б
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться112023-01-06 02:44:23
Возможно Вам пригодится. На старом форуме мы с Ивановичем сделали такой УМ.
Добрый день!
Спасибо, но к сожалению такого феррита нет в наличии, если только попробовать на тех трубках которые стоят на кабелях от мониторов
Поделиться122023-01-06 02:57:37
Так на кольцах Т80-2 или Т80-6 можно намотать катушки, проводом 0,6-0,8 мм, чтобы выдержал до 100 Вт.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться132023-01-06 03:27:41
Так на кольцах Т80-2 или Т80-6 можно намотать катушки, проводом 0,6-0,8 мм, чтобы выдержал до 100 Вт.
Амидоновских колец не очень много (заказывал для входных П-контуров, Т94-2- 3шт, и Т80-6- 6шт), сейчас пересчитал в Filter Solutions
пятизвенный полосовой фильтр на полосу 1-35МГц, но входное для УМ на 45 Ом(по Вашей рекомендации), посмотрим что получится
Режим Ua=2900В (в режиме х.х; 2600 под нагрузкой), Iп=0.1А; Iо=0,65- 0,75А в резонансе. Как лучше посчитать Rэкв. для лампы в таком режиме?
Поделиться142023-01-06 04:14:57
Режим Ua=2900В (в режиме х.х; 2600 под нагрузкой), Iп=0.1А; Iо=0,65- 0,75А в резонансе.
Не указывайте 2900 В, если под нагрузкой 2600. Зачем эти 2900? Для расчета нужно анодное ТОЛЬКО под рабочей нагрузкой. Только с таким напряжением будет корректный расчет.
При токе анода 0,65-0,75 А 100% будет раскачка больше 100 Вт.
Roe будет 2050 Ом.
сейчас пересчитал в Filter Solutions
пятизвенный полосовой фильтр на полосу 1-35МГц
Зря связались с этой прогой. Мой расчет точнее, проверено практикой. Я бы рекомендовал собрать один ФНЧ только на 14 Мс и испытать его с лампой на всю мощность, подстроить по мин. КСВ. Если все расчетные совпадают, то повторяете все ФНЧ по расчету. А если нет - даете мне номиналы кондеров, индуктивность и я по ним скажу, какое реальное сопротивление. Думаю, оно не должно сильно отличаться от 45 Ом. Но оно зависит от раскачки, чем больше раскачка - тем ниже сопротивление.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться152023-01-06 04:52:21
Александр Иванович, спасибо!
Есть ещё одна проблема почему занимаюсь широкополосными фильтрами : т.к. в УМ коммутация только для основных диапазонов,
а хочется все (кроме 1.8 - нет антенн и возможности их поставить), то необходимо совмещать диапазонные контура, как входные
так и ВКС. Наверное так: 10-14МГц; 18-21МГц; и 24-28МГц.
Раскачки более 100Вт не получится(FT DX 3000), так что либо увеличивать Ua; либо уменьшать Io до значения 0,5-0.6А (задача получить 700-800Вт не PEP)
Поделиться162023-01-06 12:34:47
то необходимо совмещать диапазонные контура, как входные
так и ВКС. Наверное так: 10-14МГц; 18-21МГц; и 24-28МГц.
Совмещение вряд-ли возможно, придется делать отдельные ФНЧ, у обычных не хватит полосы пропускания.
задача получить 700-800Вт не PEP
900 Вт можно получить легко.
