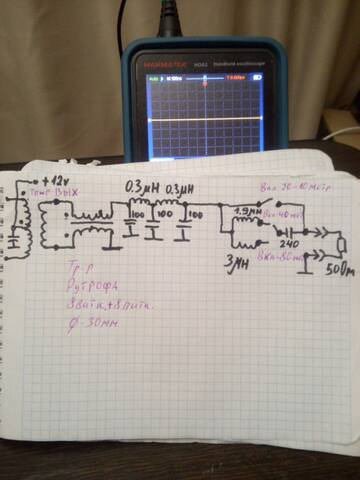

Схема усилителя....

В итоге. Получилось так.

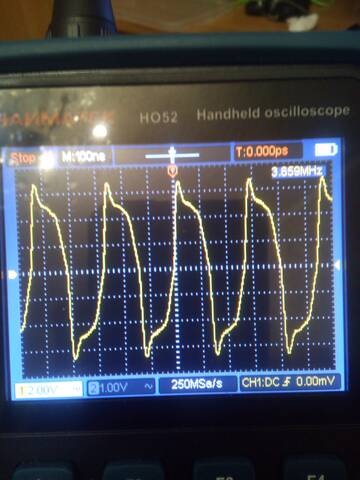

В течении настройки сего устройства была сожжена родная пара полевиков   . После этого, при установке следующих комплектов и проверке АЧХ и изменении разных смещений, было еще загублено два комплекта            НО....!   При последующих экспериментах начала "вылезать" следующая картина, начался обратный процесс  - До этого синусоида была идеальной при 3.600 Мгц, и ломать её начинало только при 14 Мгц, и как я понимаю это нормально, т.к. емкость затвора, аж 1200 пф , а сейчас...... почему то !?!? начался обратный процесс... При 3.600 начало ломать! А выше по частоте, стало нормально!... ПАРАДОКС!

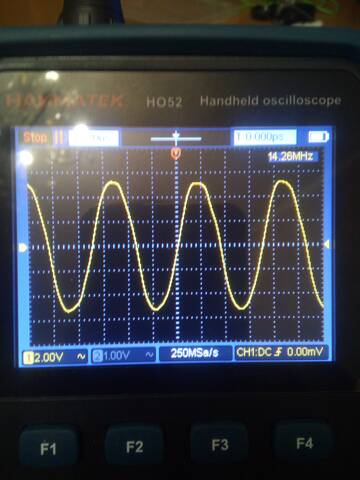

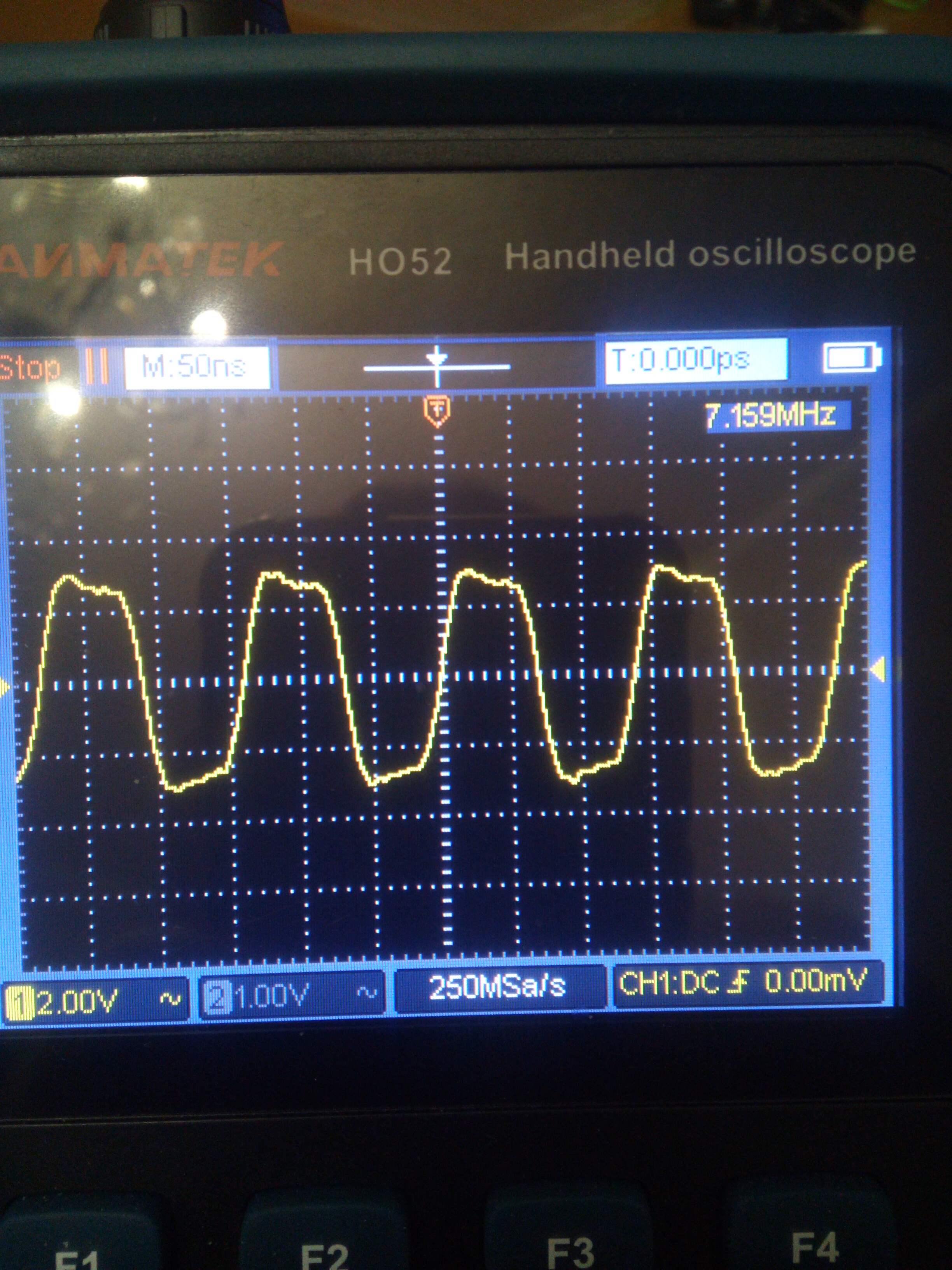

Что только не делал, что только не проверял и не менял, результат остается неизменным, в независимости от установленных транзисторов и сопутствующей пассивки в виде резисторов, кондеров, проверки трансов с обмотками, питания, и т.д и т.п.    Фото с дисплея осциллографа прилагаю .....

Отредактировано Алексей R4CJA (2023-02-03 12:10:40)

Настройка смещения производилась соответственно баз входного сигнала...

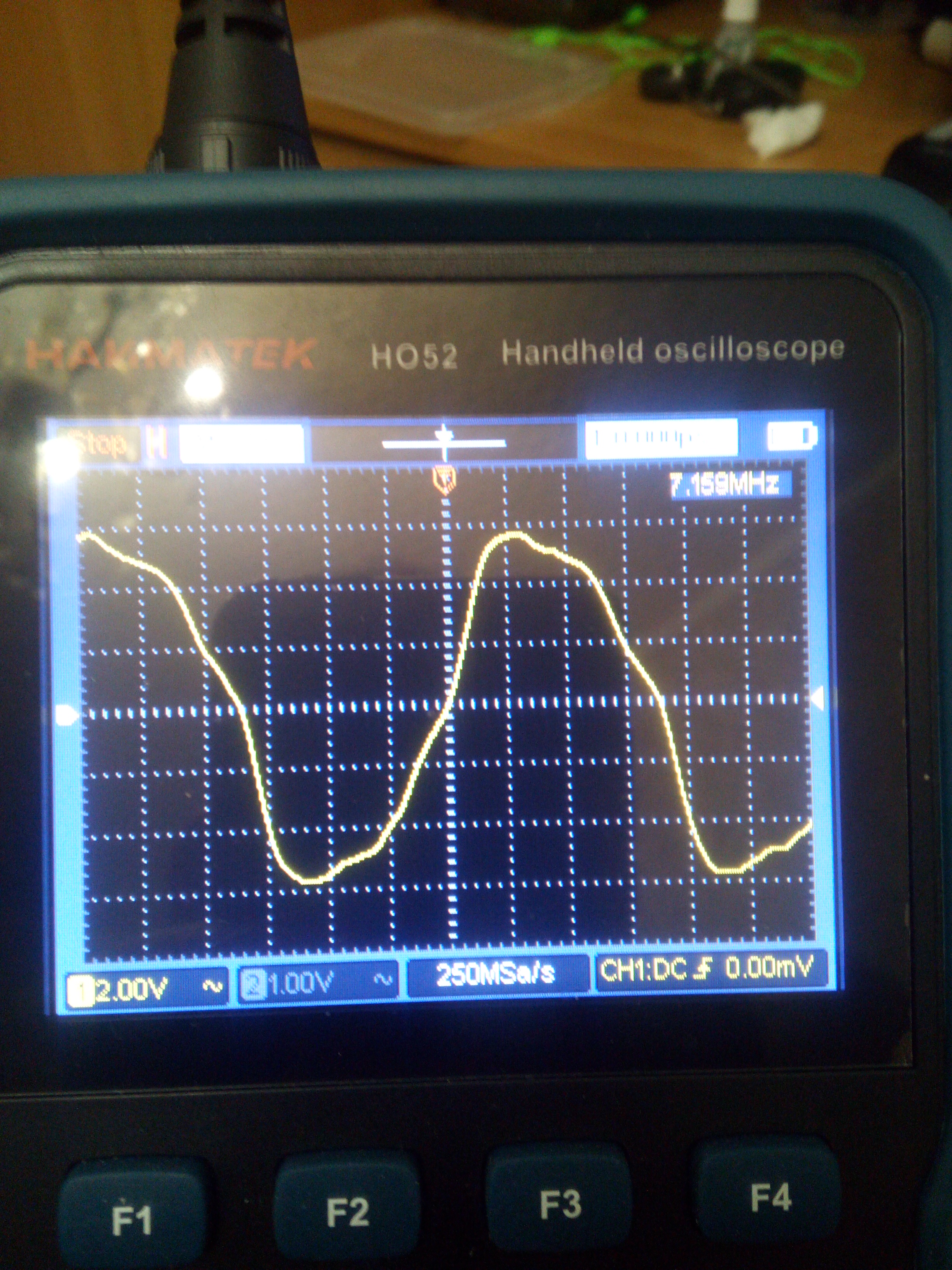

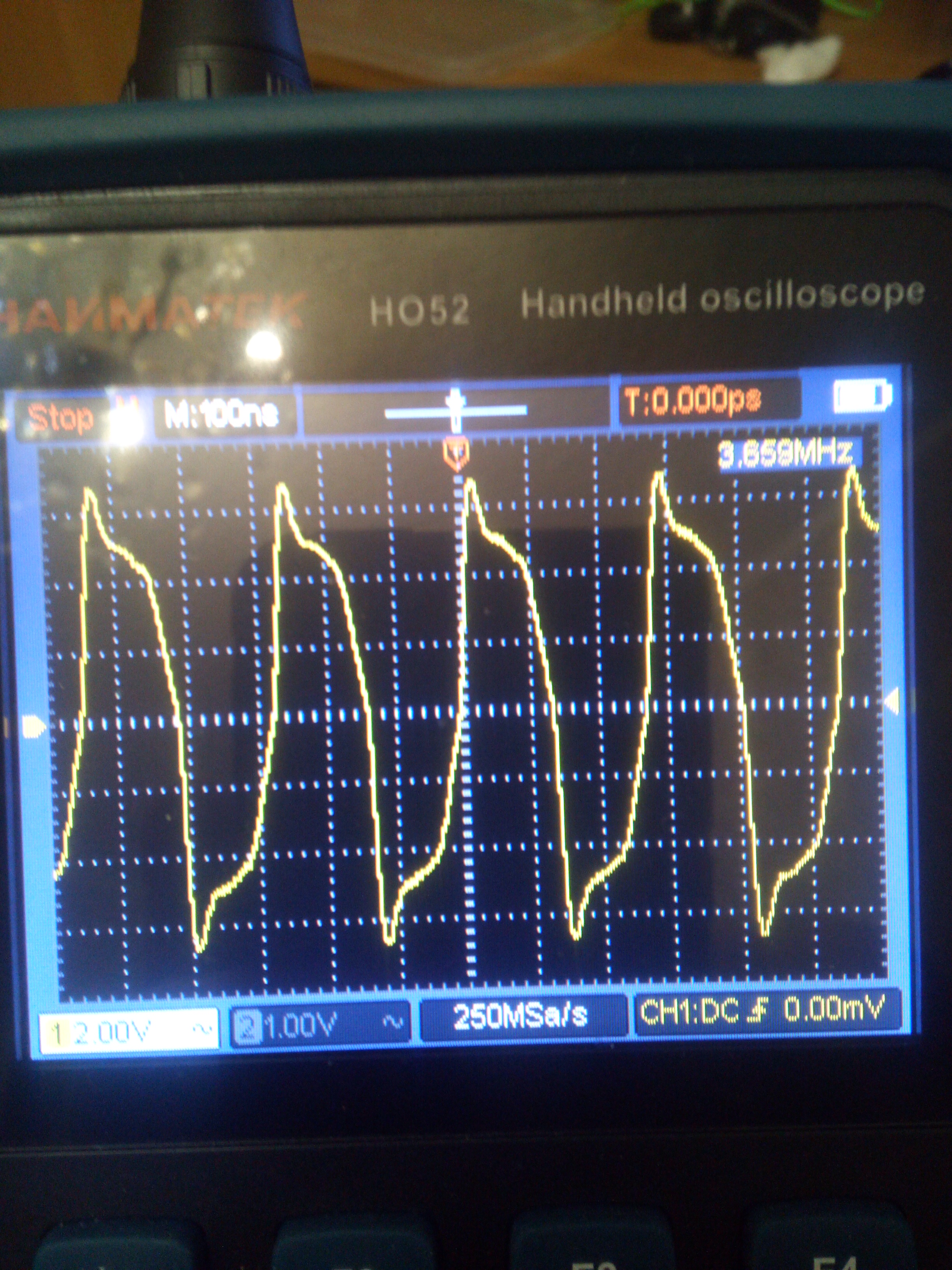

Осциллограмма снята уже после произошедшего "коллапса"  До этого было почти с точностью до наоборот, вот в чем простите весь "дурдом"

Отредактировано Алексей R4CJA (2023-02-03 13:26:45)

1. Осциллограммы сняты непосредственно со выхода усилителя на нормальном ВЧ эквиваленте 50 Ом . ФНЧ не стоит, его буду ставит позже.
2. Ток покоя выставлял сразу на два транзюка. Там по схеме же видно. Выставлял раньше и сейчас по току и напряжению.
3. В реальном эфире на спектрометре естественно куча кратных и некратных гармоник вплоть до УКВ.
Дело в том что до этого было все логично и нормально, писал выше, а сейчас эта бяка. Дело думаю не в полевиках, так как перепробовал уже в разных вариантах штук 30.
Я его на антенну то цеплять с таким фаршмаком боюсь..... Это уже не усилитель а глушилка получается

Отредактировано Алексей R4CJA (2023-02-06 03:38:14)

Ну насчет смещения и ФНЧ согласен, смысл есть, в субботу засяду ковырять опять. Но как же так произошло, что до этого - без ФНЧ на частоте 3.600 была конфетка, а на 14.200 "ломало" синус. А  сейчас НАОБОРОТ.  Сам физический процесс, из за чего это происходит хочется понять.

Ну что же....,
На выходные буду ковырять.,
Опять лудить, паять , не спать.
О результате отпишу,
И если что, опять спрошу.

Ну вот наконец то праздники и наступили. Кстати всех с прошедшим Днем Защитника Отечества! Как говорится появилось свободное время от командировок и рабочих будней с бестемными короткими выходными проводимыми в постели до 11 и последующей неотложной работой по дому. На этом короткое лирическое вступление закончу.
А теперь по делу.

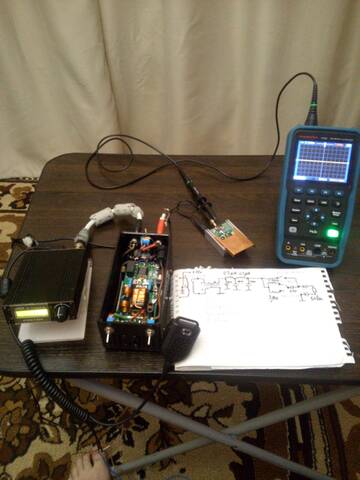

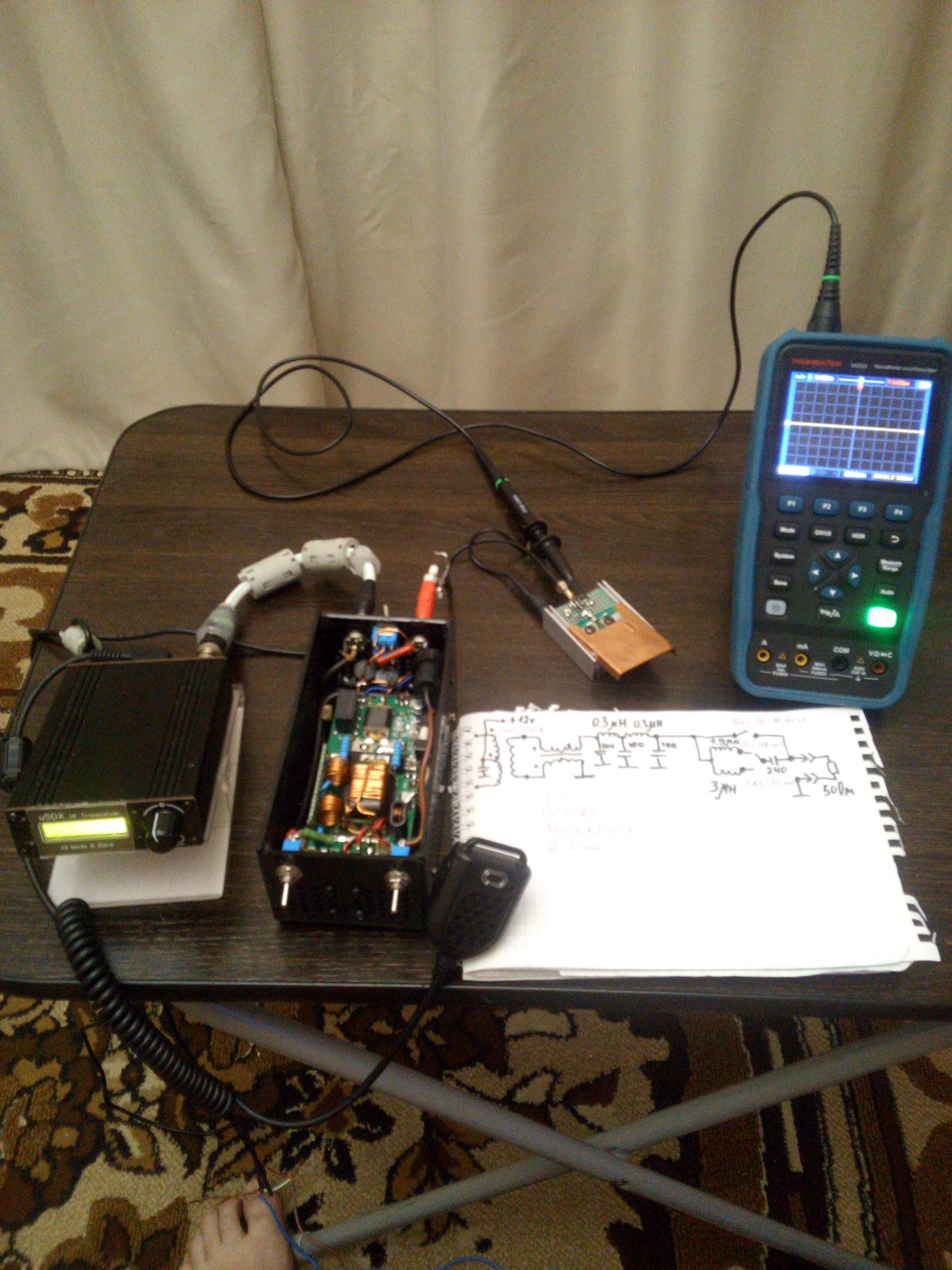

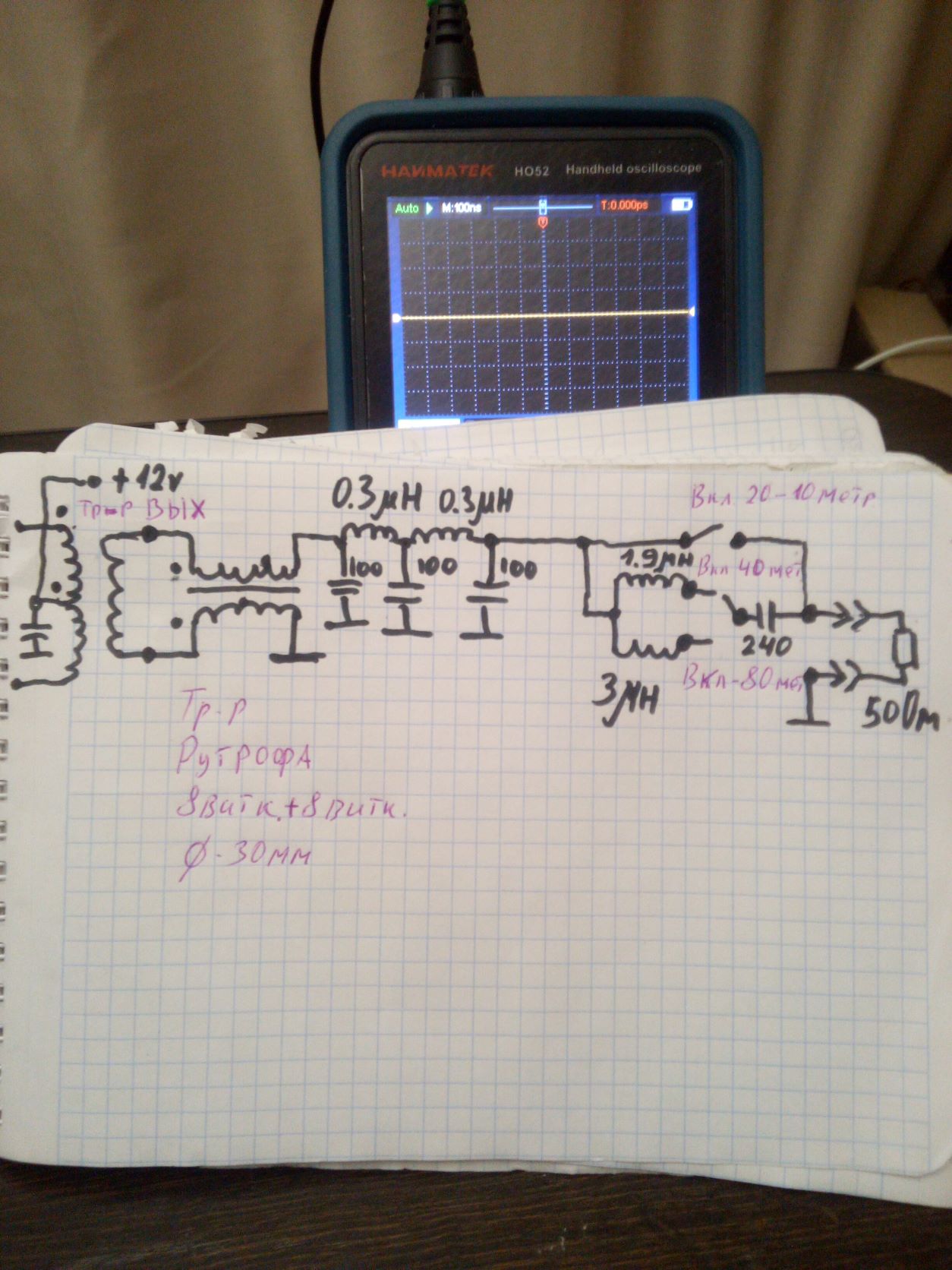

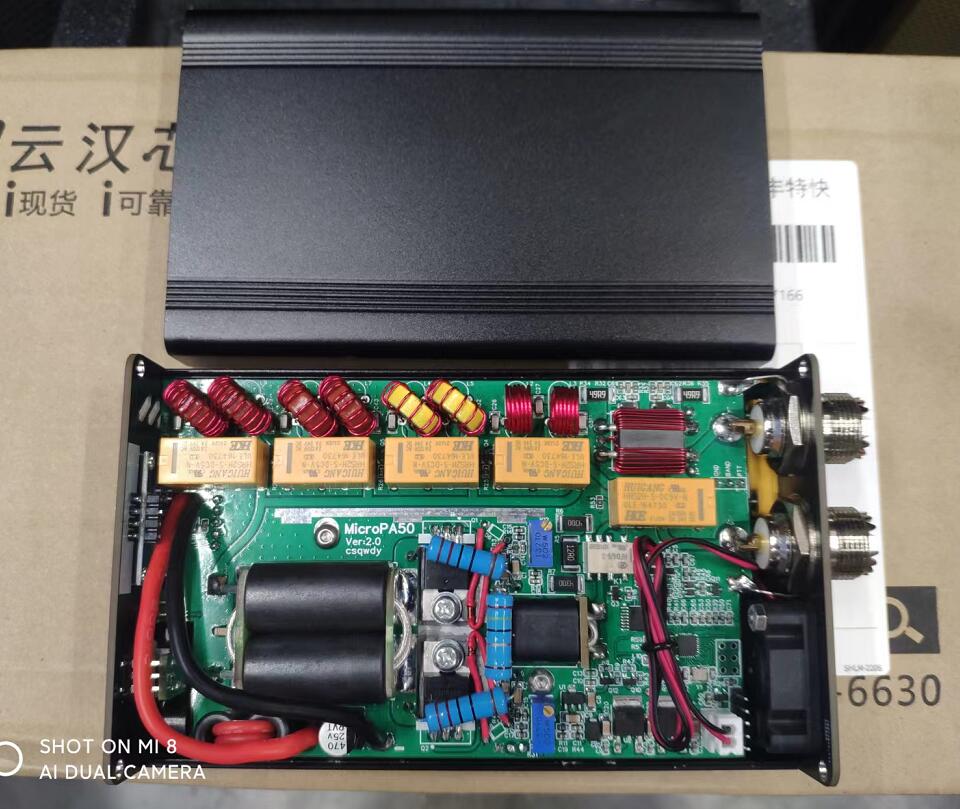

В общем, просидев за инетом и послушав более опытных товарищей на этом форуме, решил сделать фильтр НЧ и резонансную систему из контуров на каждый диапазон КВ. Перепробовав разные варианты подключений и просидев с настройками пришел к наиболее простому приемлемому варианту в моем случае, опробовав при этом разный ТИПЫ НАГРУЗОК с перекосами по сопротивлению, емкости и индуктивности, ну как говорится приближенному к "боевой реальности" на антенне.  Итог ниже на картинках!

Щуп с делителем 1 : 10

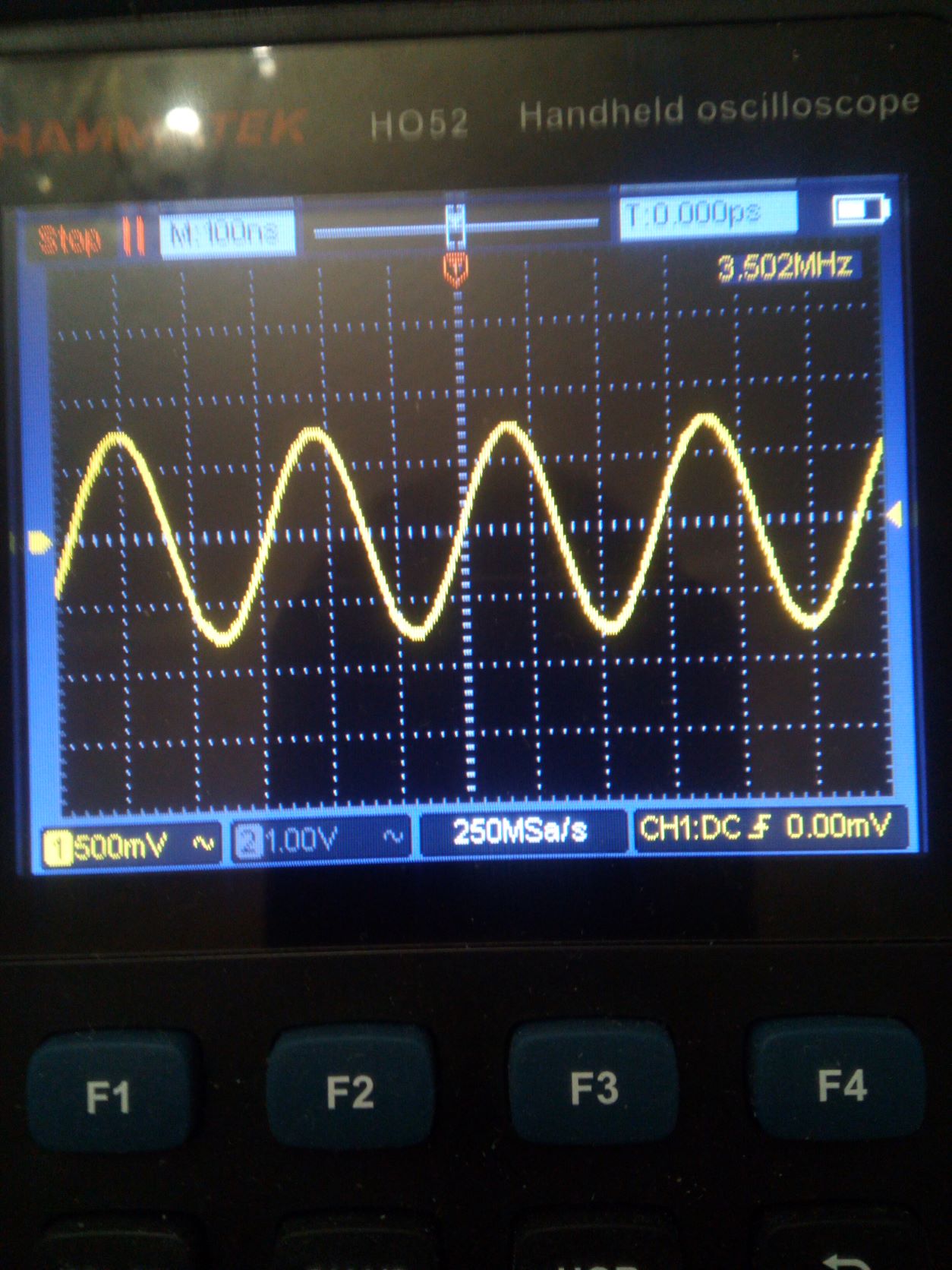

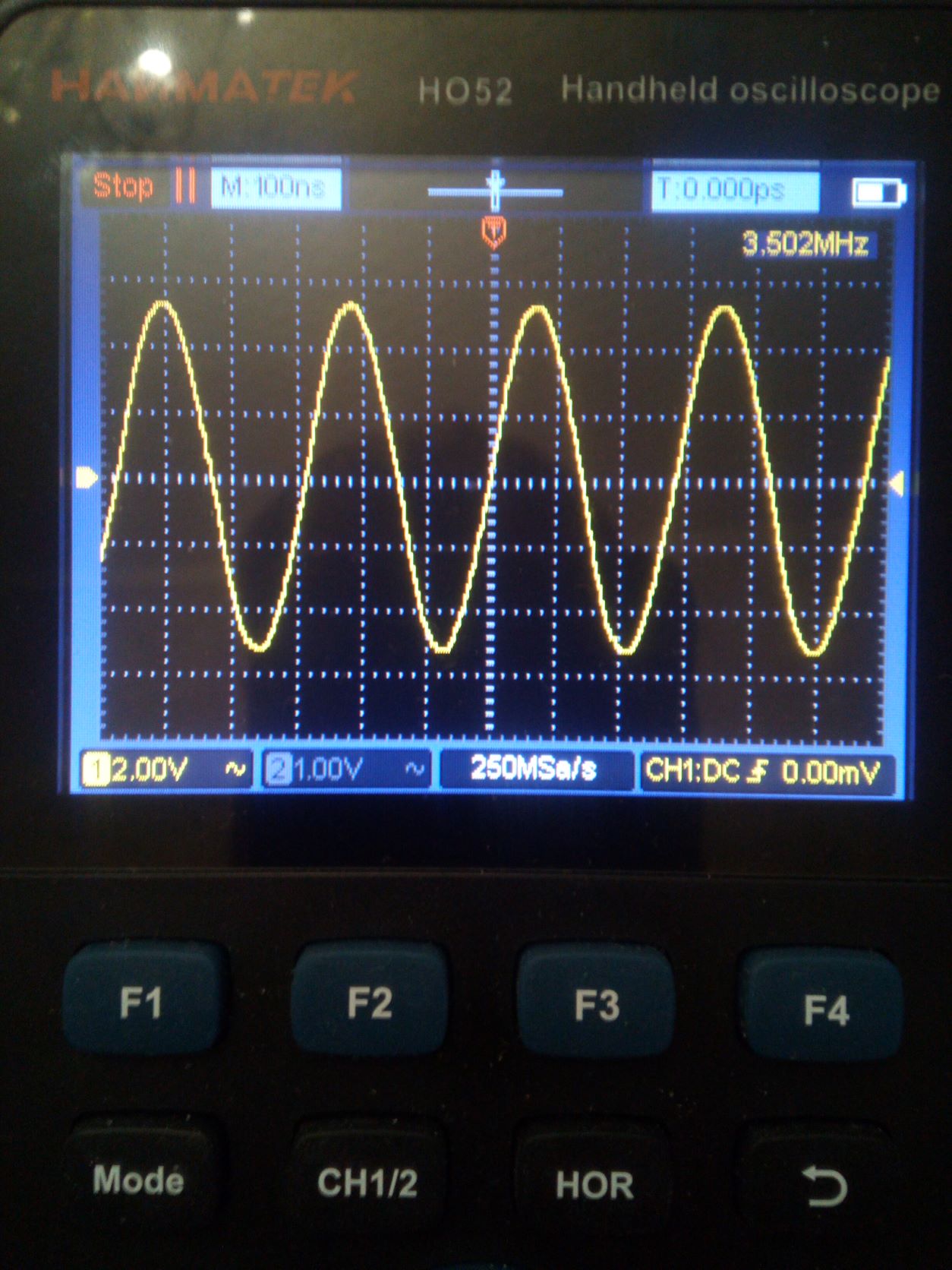

Выход на чистую 50 омную нагрузку - мощность около 30-40W

Щуп с делителем 1 : 10

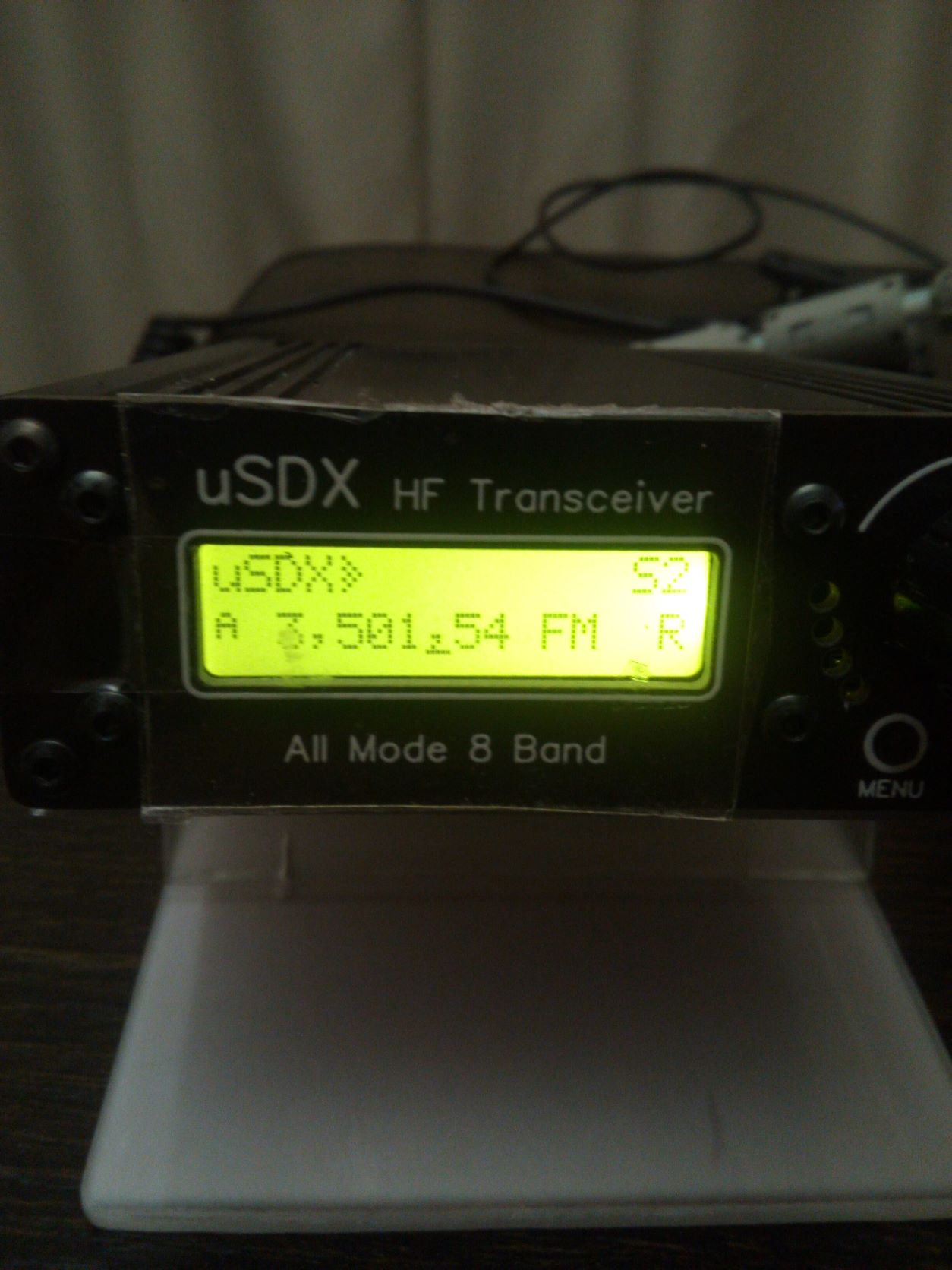

Вход на усилитель с микро трансивера - мощность около 5W

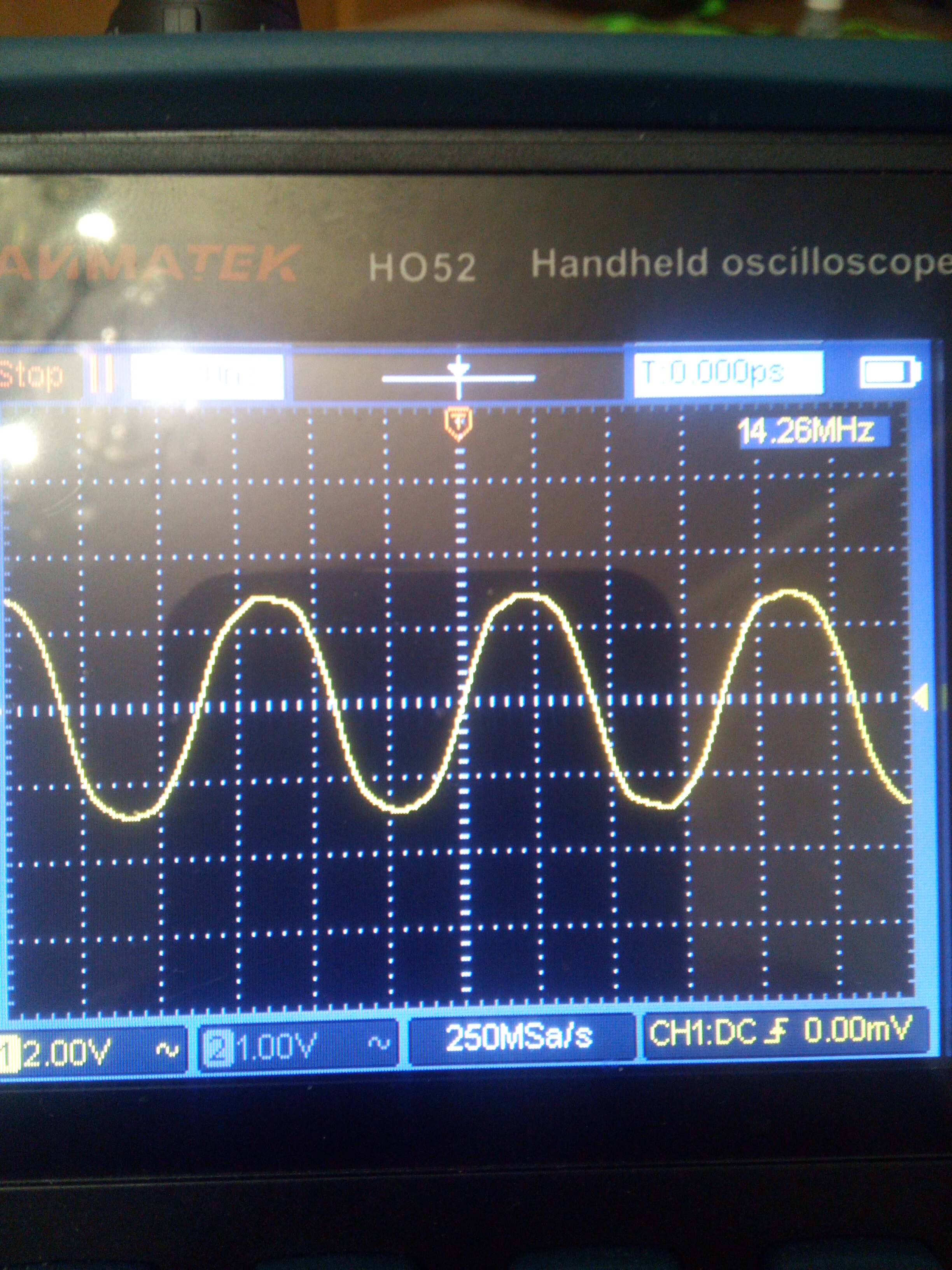

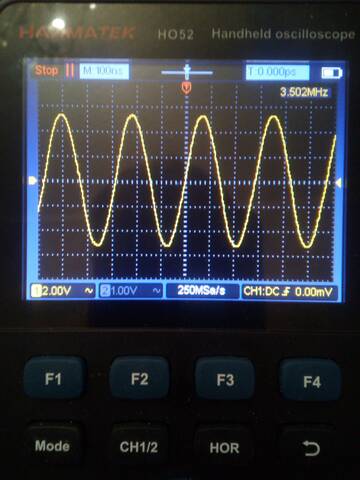

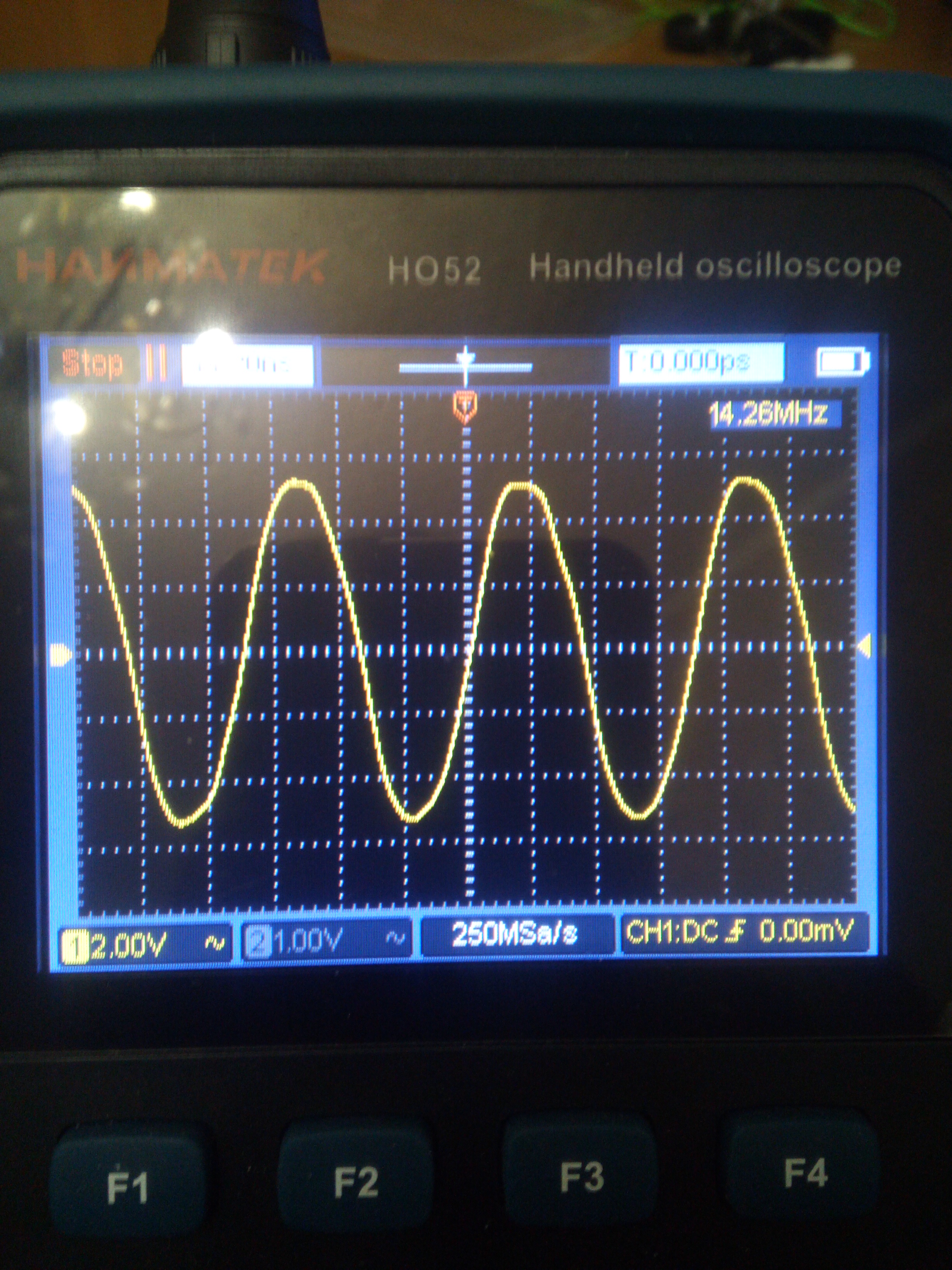

КПД усилка по моим расчетам получился 60% Мощность около 30-40 ватт с идеальной синусоидой. Настройку смещения оставил ленивую на 1 резисторе.  Фото одной синусоиды до усилителя, другой после на нагрузке 50 Ом. Показатели по гармоникам на спектрометре, померяю после установки и подключения нормальной антенны.
Оставляйте ваши вопросы, комментарии и пожелания, отвечу по возможности в любом случае. Отдельное спасибо за подсказку неравнодушным форумчанам.
З.Ы. Теперь буду выбирать и проектировать нормальную антенну
С Уважением ко всем! Алексей.

Отредактировано Алексей R4CJA (2023-02-24 15:06:51)

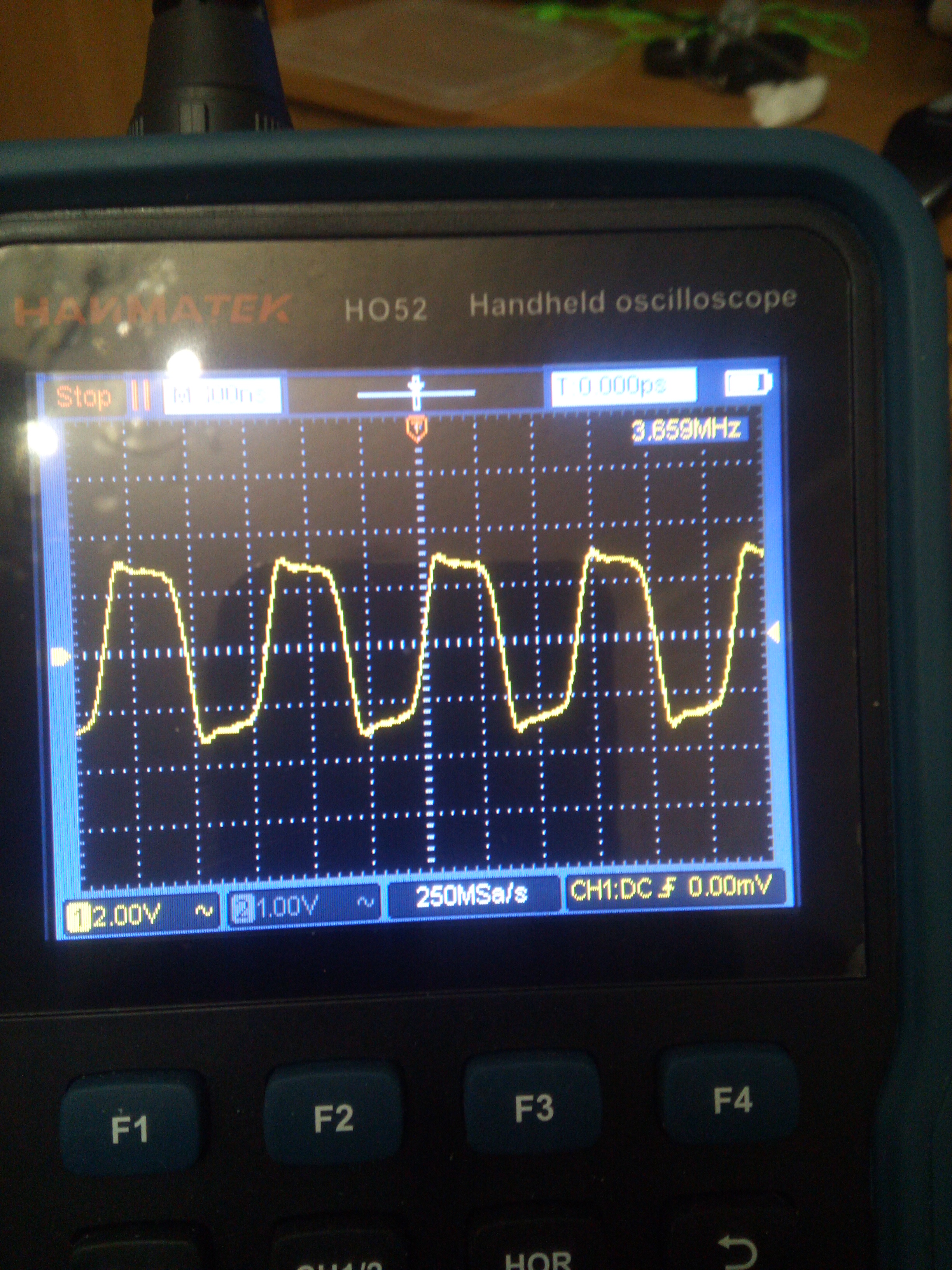

Да, вот ещё, дела в том что я забыл добавить о том что нормальный синус появился только после установки именно РЕЗОНАНСНОЙ цепочки - последовательного ПОЛОСОВОГО фильтра на диапазон - "первую гармонику" в конце схемы.  А без него, просто после фильтра НЧ, получается такой же ломаный полумеандр. Во блин как!
Если интересно, могу выложить измерение на этой же частоте до рутрофа, после рутрофа и после фильтра НЧ.

Отредактировано Алексей R4CJA (2023-02-25 02:30:02)

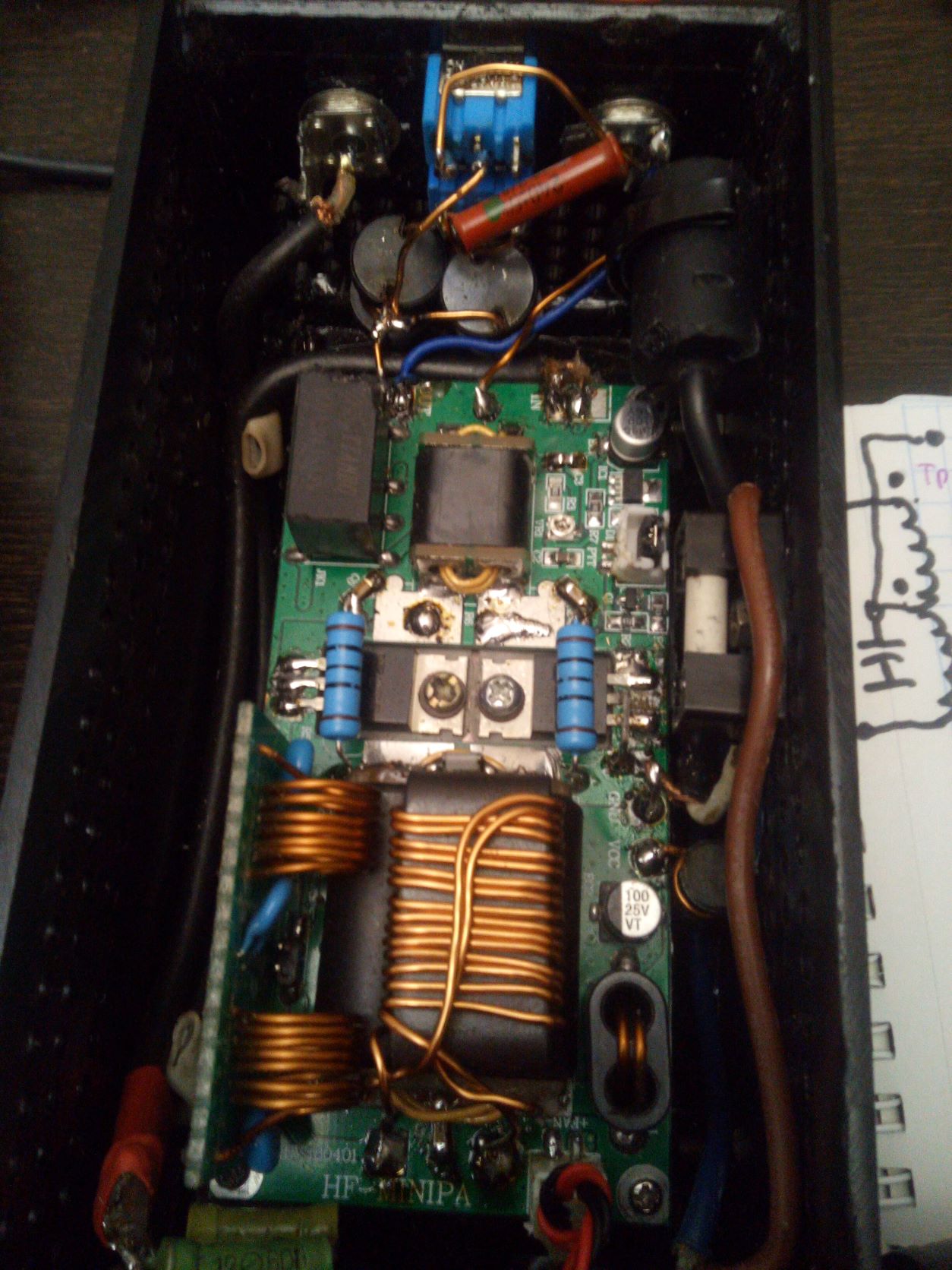

R0SBD Здравствуйте, прочитал вашу ссылку, ОГРОМНОЕ спасибо за ифу  . Соглашусь с вами полностью! Дело в том что прочитав про эти усилки,  я нашел только этот фильтр среза по ВЧ гармоникам. Его сделал, по причине компактности размещения в моей конструкции - формфактор на фото выше.  Признаюсь честно, опыта  создании такой аппаратуры самому,  маловато но хочется как говориться - постичь самому а не купить. В фильтре кстати средний кондер стоит 220пФ, прошу прощения попутал.  Поставить полноценные фильтры пятого порядка высокой добротности на все бенды в такой коробочке не вариант, даже третьего думаю не влезут. Поэтому стараюсь найти компромис  между - "кастрацией и зачатием в ограниченном пространстве"             После усилителя буду ставить вот такой автотюнер  купленный на алишке ...

Дальше на антенну.

Отредактировано Алексей R4CJA (2023-02-25 11:26:55)

Именно - не хочется терять на отдельной коробке те же лишние 0.6 - 0.8 ДБ на переходе, при моще около  40W      - при современной реальности в эфире - QRP

Отредактировано Алексей R4CJA (2023-02-25 12:55:38)
