Здравствуйте друзя,
У меня OB16-3 на висоте 21м.
Хочу ставит OB4-40 снизу.
Какое минималное расстояние м/у
антенами?
Пламен ,
Расстояние между антенами
Страница: 1
Сообщений 1 страница 22 из 22
Поделиться12023-11-13 12:29:56
Поделиться22023-11-14 22:33:55
lz3bb написал(а):
У меня OB16-3 на висоте 21м.
Хочу ставит OB4-40 снизу.
Какое минималное расстояние м/у
антенами?
Думаю, что минимальное расстояние между антеннами должно быть 6-7 м
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться32023-11-19 08:06:17
- Пользователь
- Сообщений: 851
lz3bb написал(а):
Хочу ставит OB4-40 снизу.
У меня вопрос по этой антенне. При детальном осмотре обратил внимание на точку запитки. Тут не увидел харпин. Только рекомендуют применять балун . это и понятно.
Без харпина в точке питания будет низкое сопротивление.
Даже проверил в MMANA .
Пламен, как согласовываете антенну?
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться42023-11-19 12:37:18
- Пользователь
- Сообщений: 851
Разобрался в модели. Да, там нет харпина.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться52023-11-19 14:01:20
Женя, ты уже с ММАНА на ты! Молодец, освоил эту прогу.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться62023-11-20 14:12:34
Здравствуйте,
Евгений в точки питания нет Харпина, не надо, антена 50 ома.
Схему снял с интернета. Не получилась. КСВ в нижней точке бьило 1,8.
Я поднял антену верху примерно 50 раз на 12 метра,
КСВ получилась. Думаю что ето не значит что она работает как антена.
Рамери елементов получилась другие. Разница болшая. Тоже самое
получилась когда сделал OB16-3. Все таки он торговец.

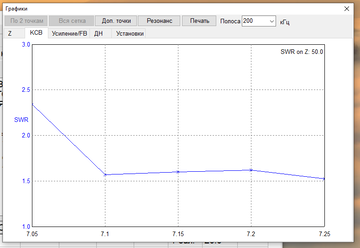

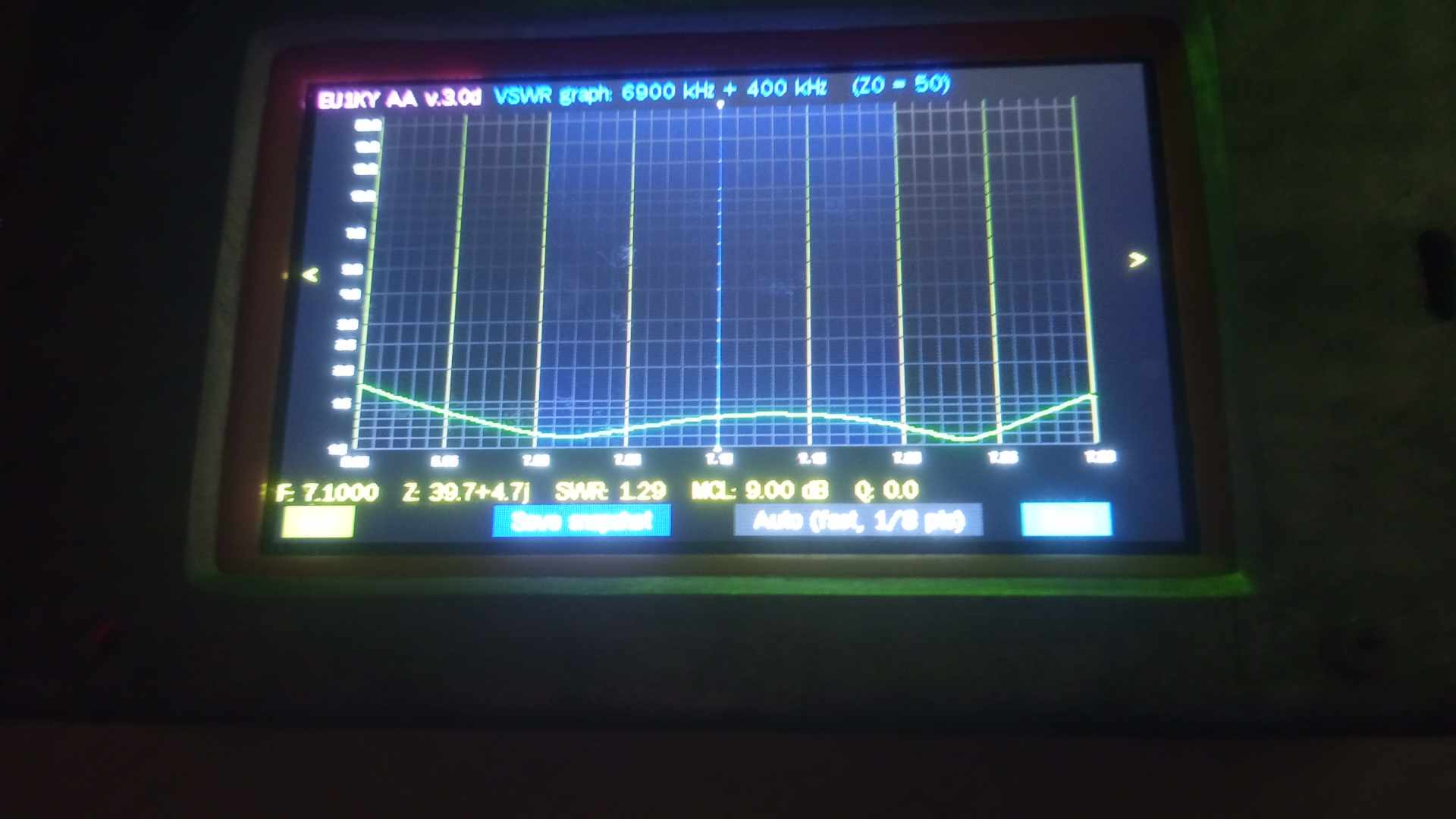

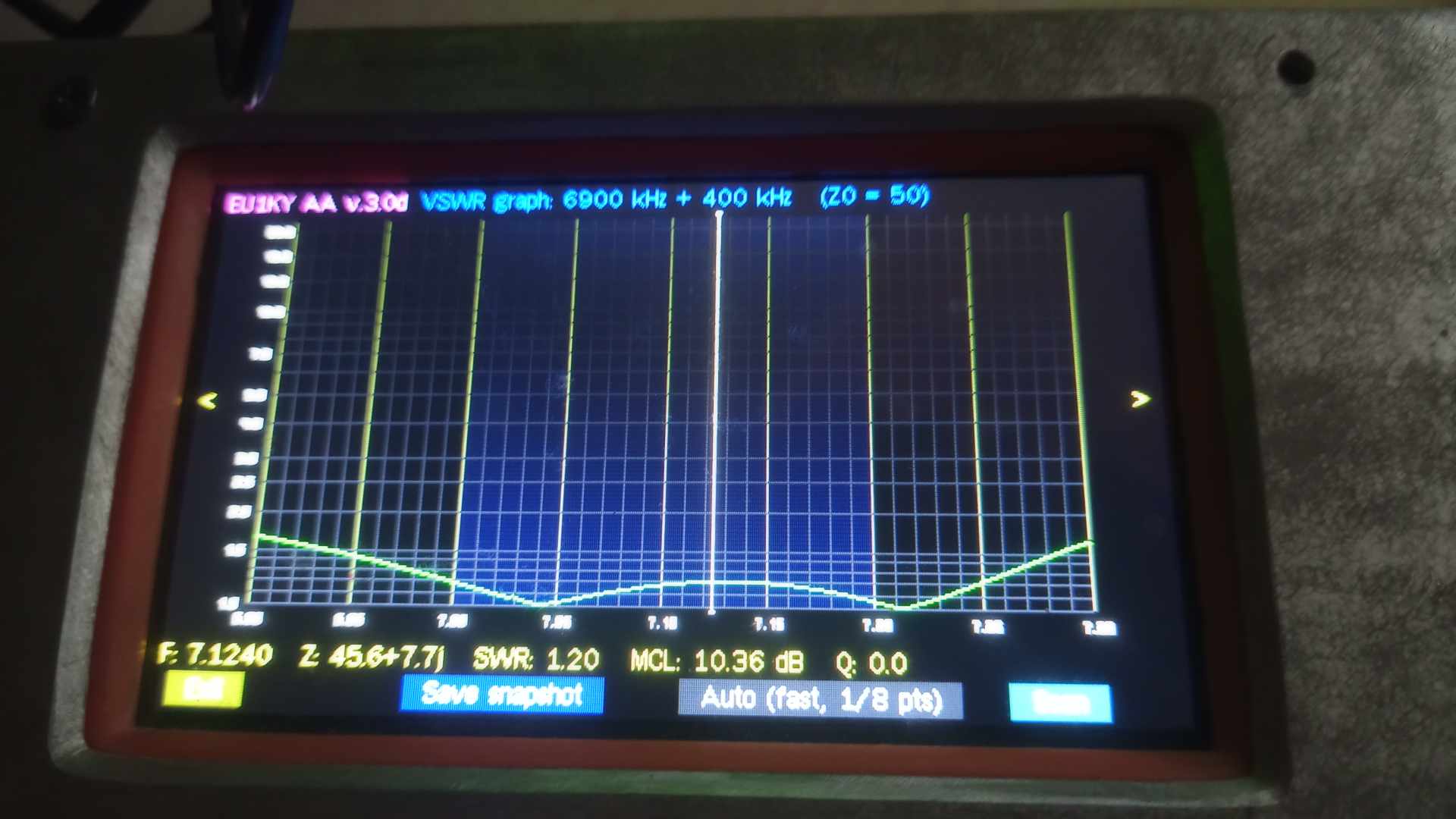

Приклепять КСВ фото антана на 16,5 и 18 м
У меня есть просба, если есть времени вьичислть рамерьй для 18 м.
Могу сказать мои размери.
Поделиться72023-11-20 14:19:17
Ок
Отредактировано lz3bb (2023-11-20 14:20:59)
Поделиться102023-11-21 11:22:28
- Пользователь
- Сообщений: 851
lz3bb написал(а):
Схему снял с интернета. Не получилась.
Добрый день.

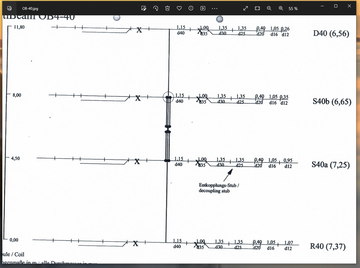

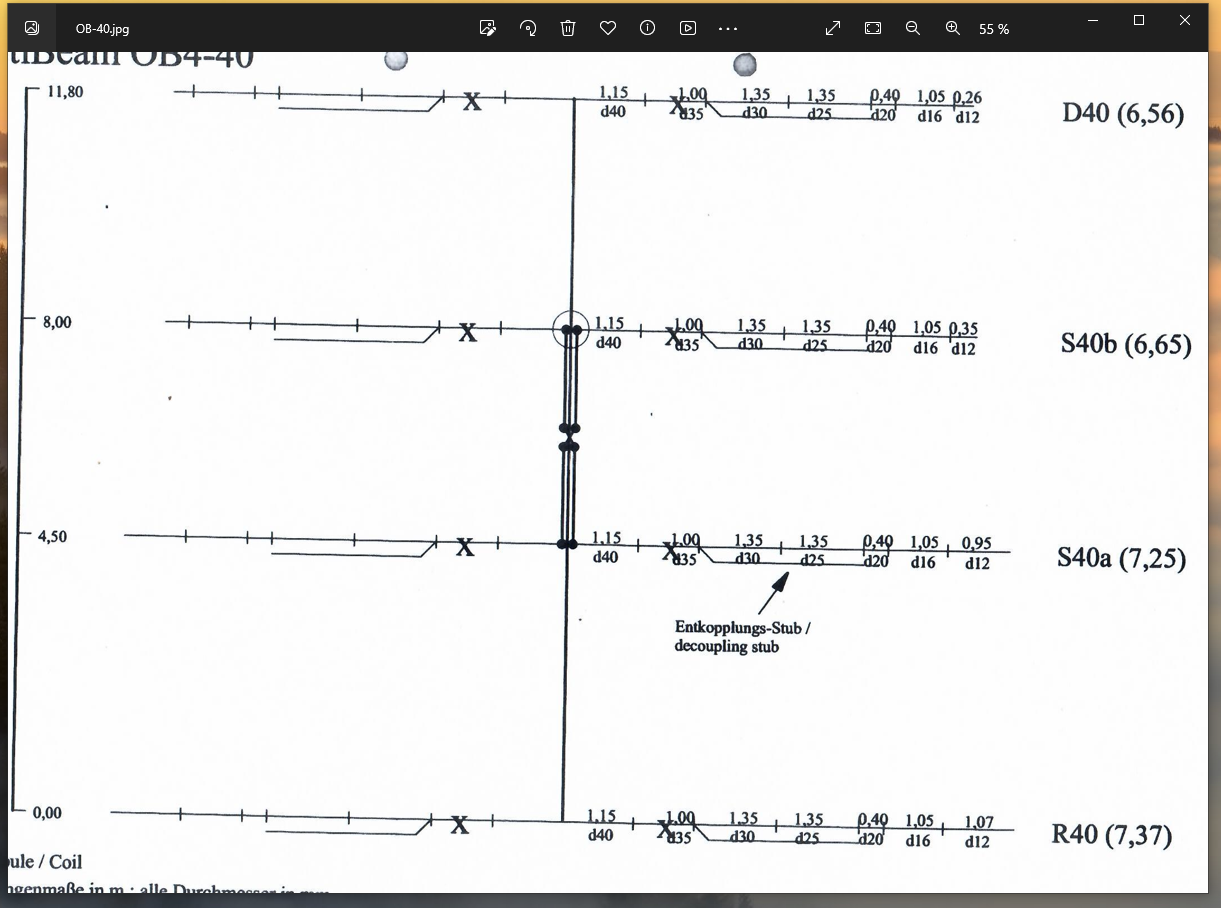

Схема у меня с официального мануала.

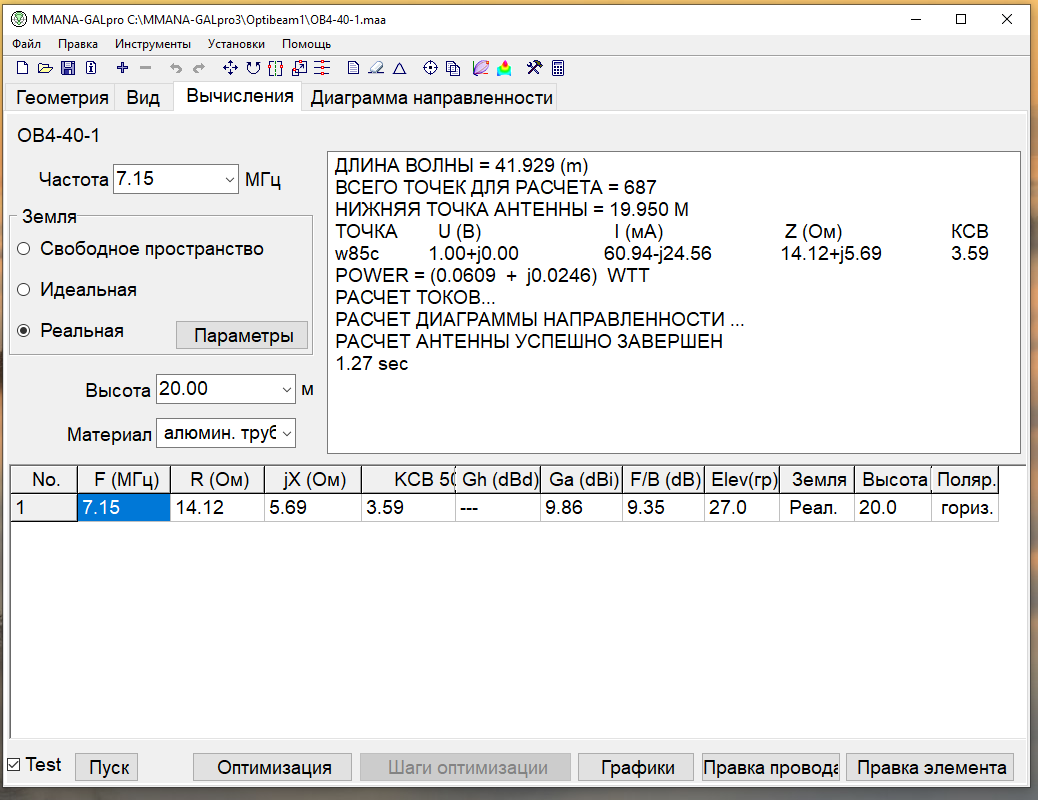

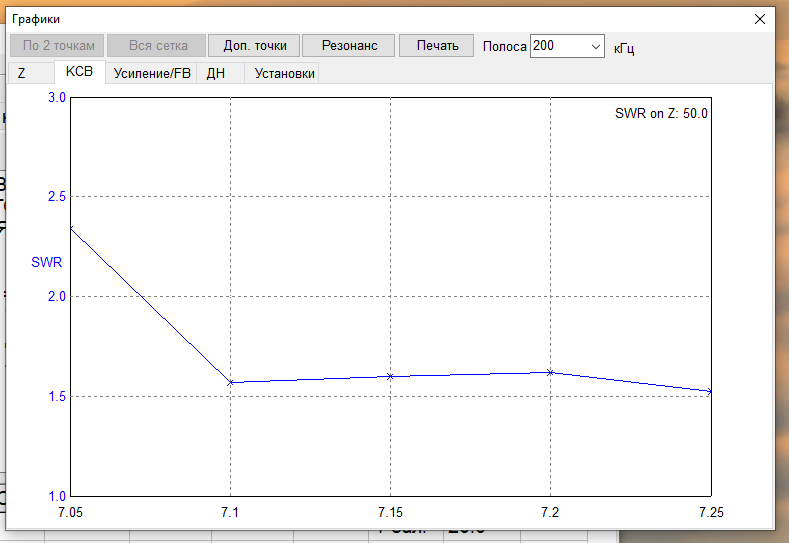

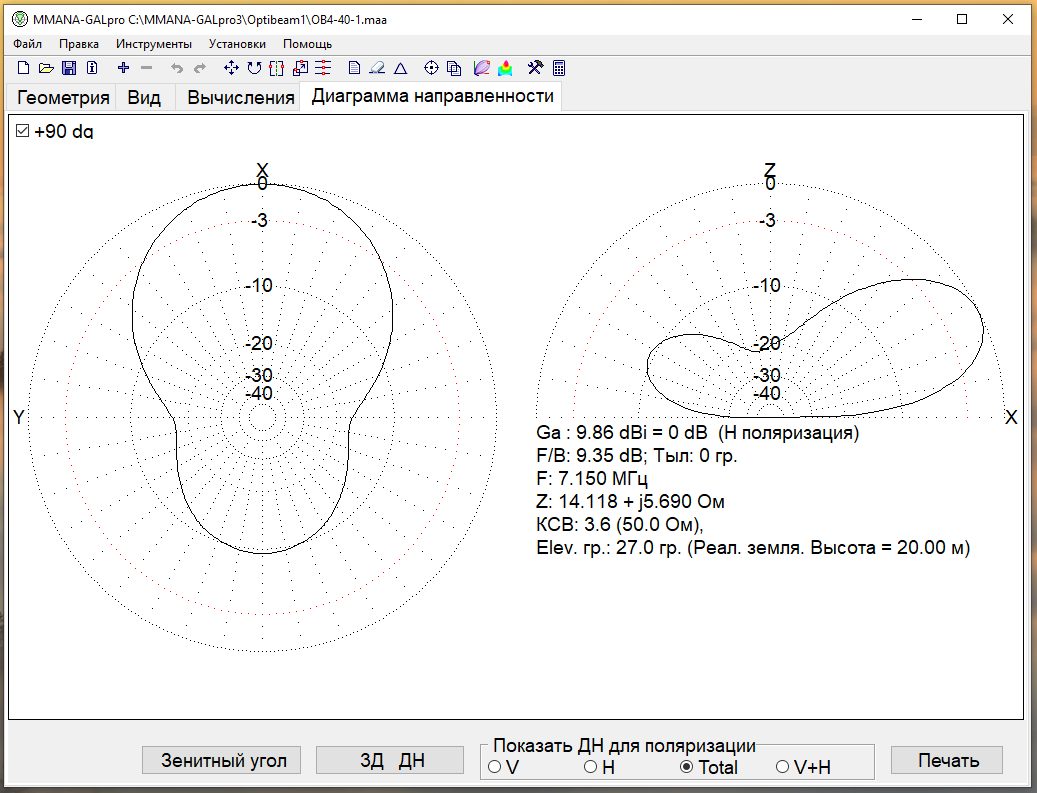

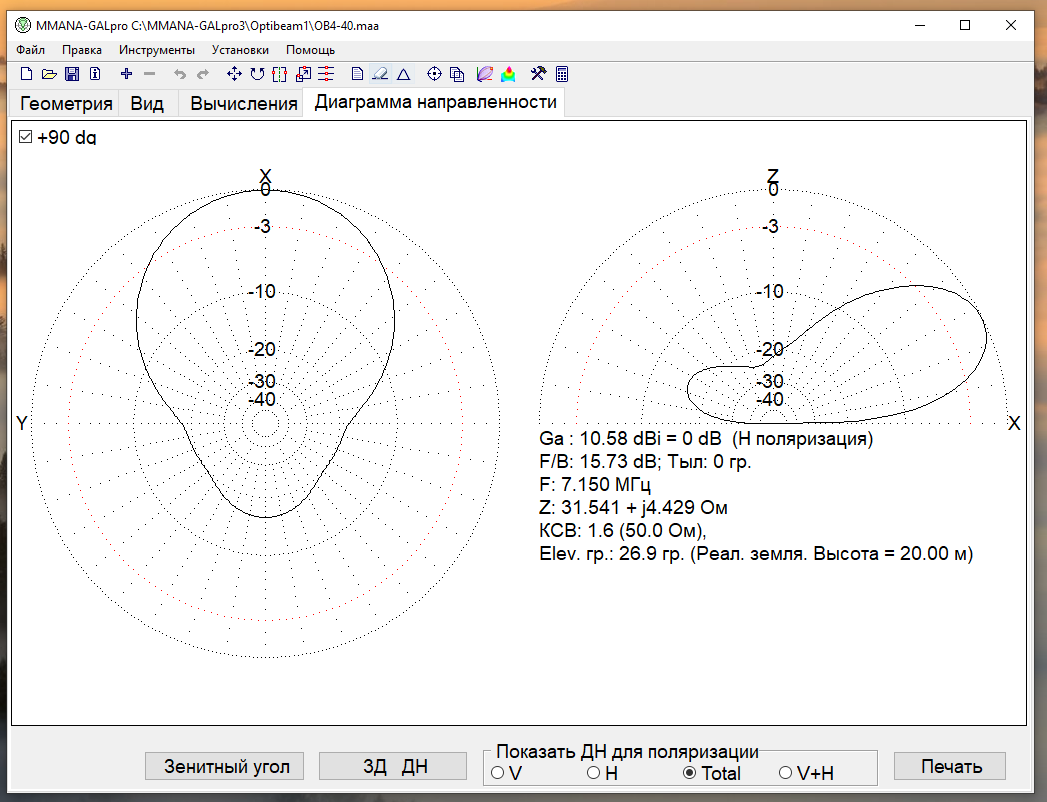

У меня вот так получилось.
скажу сразу, что линия питания вибраторов в MMANA считается не совсем корректно. Они очень близко расположены друг к другу.
Это хорошо будет в EZNEC . Но в неё я не очень. Там с сегментацией у меня трудности.
Хорошо бы найти хотя бы один файл антенны от OPTIBEAM. Для примера.
На скриншоте всё видно.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться112023-11-21 12:51:14
Здравствуй Евгений,
Возле несколько десяток верх, снизу и т.д.
у меня получилась так:
рефлектор трубка ф12 77 см. /1.07 м/
первой вибратор трубка ф 12 35 см. /95 см. /
второй вибратор трубка ф 12 не ставил
директор трубка ф 12 не ставил

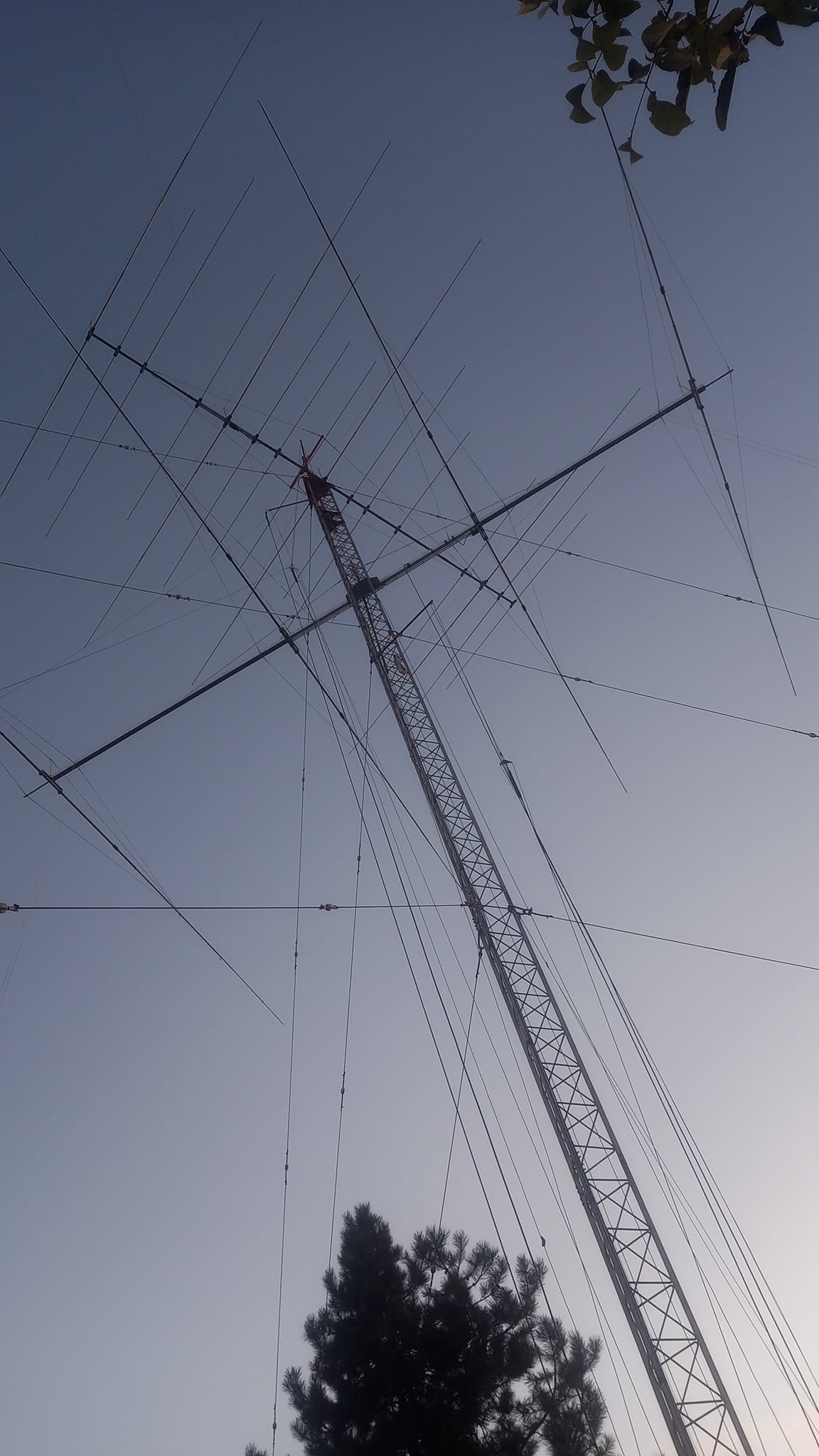

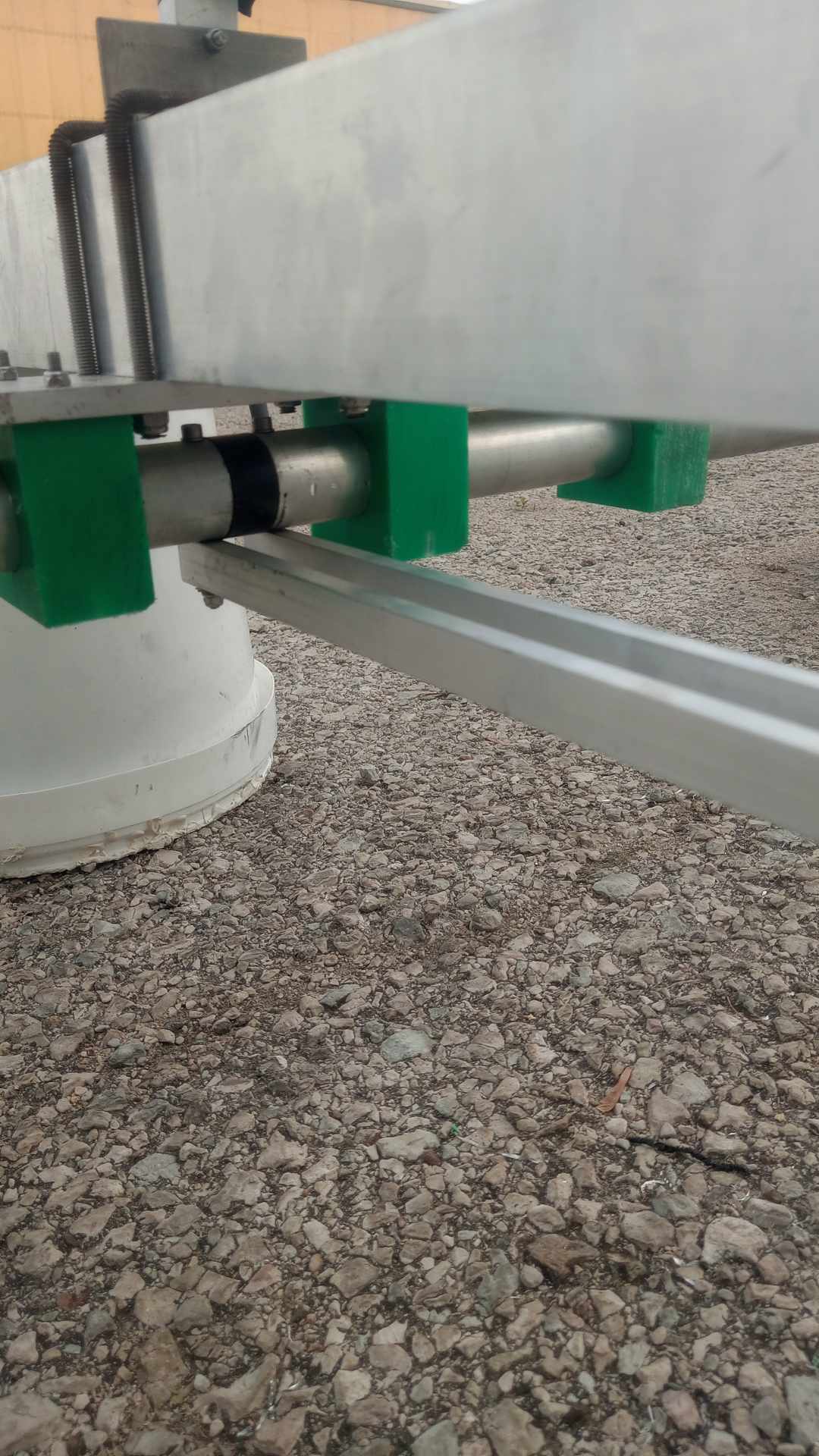

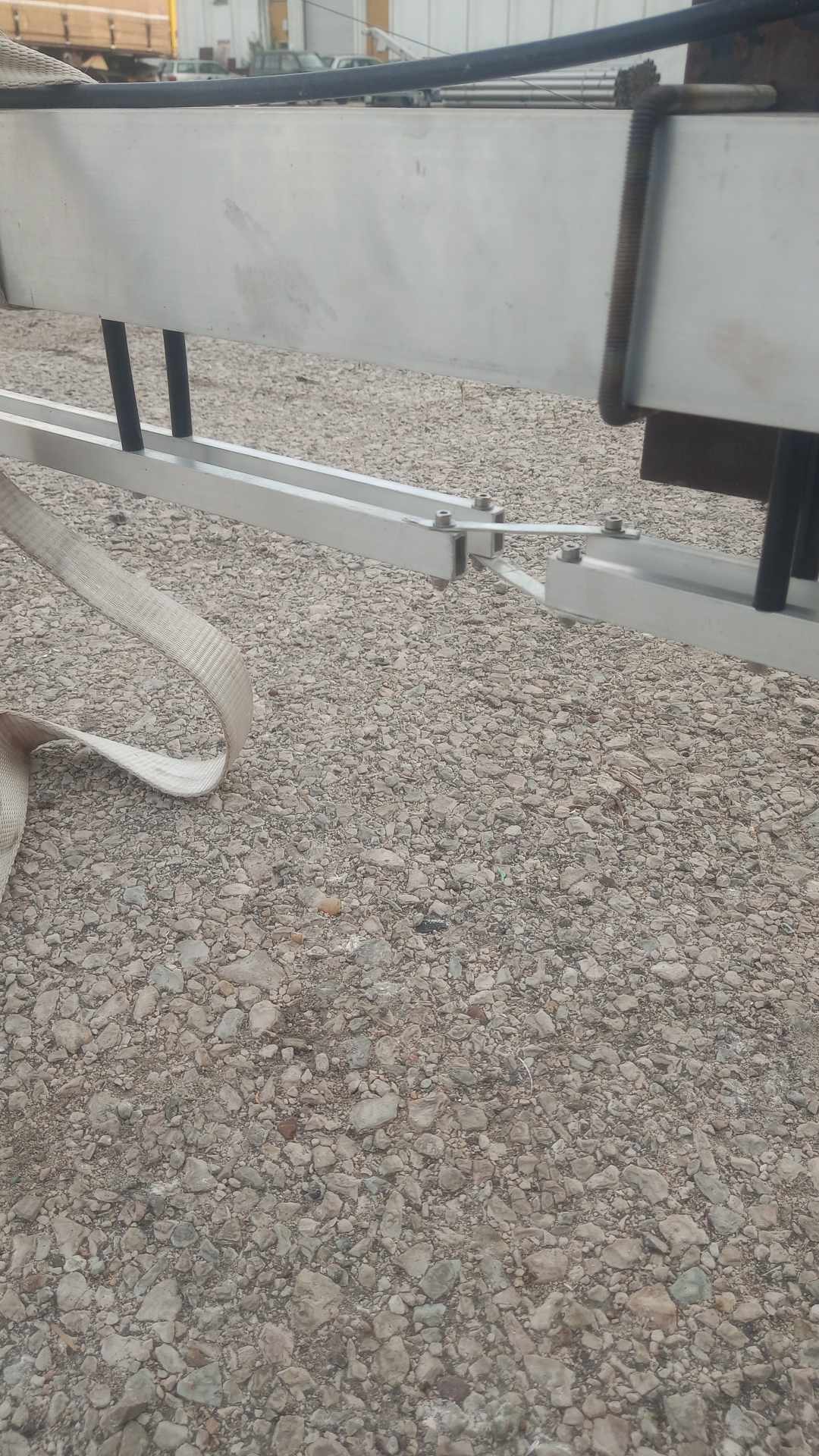

линия питания сдделал из 20х10, поставил вертикално
х10, растояние м/у их 20 мм
Конечно ксв получилась, а как работает антена с етими размери другое дело.
Трубка ф35 100 см + 10 см катушка - 110 см индуктивность катушки 5 мГх
Катушка сделана из полиацетала ф 50, 16 витки на длина 10 см. проводник ф 2 мм
Отредактировано lz3bb (2023-11-21 13:02:10)
Поделиться122023-11-22 09:51:08
- Пользователь
- Сообщений: 851
lz3bb написал(а):
линия питания сдделал из 20х10, поставил вертикално
Линия питания для меня не имеет значения как Вы её выполнили. MMANA её корректно не посчитает. Я говорил об этом выше.
Распечатайте первый скан с размерами антенны, напишите ручкой какие
элементы Вы изменили . И выложите сюда.Я пересчитаю её.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться132023-11-23 07:53:52
Здравствуйте Евгений,
вот мои размери.
Пожалуйста если можна потом
фаил с манна.
Спасибо!
Поделиться142023-11-23 11:44:08
- Пользователь
- Сообщений: 851
lz3bb написал(а):
вот мои размери.

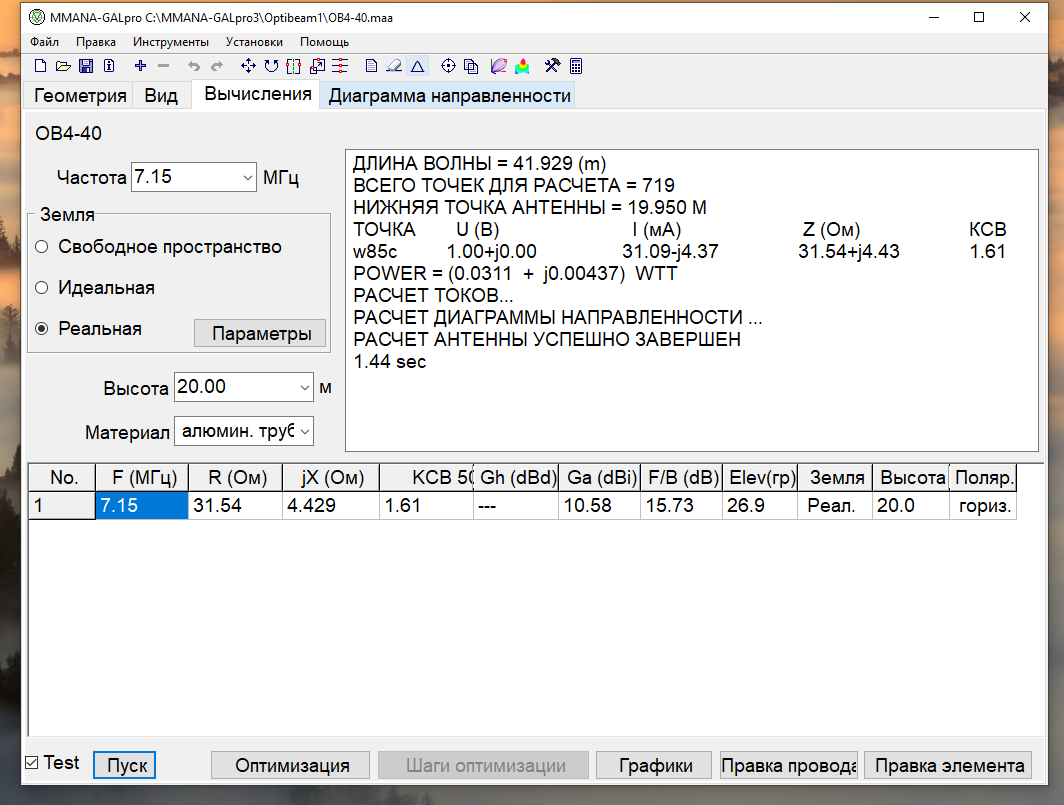

Ваш вариант выглядит вот так.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться152023-11-23 11:58:29
- Пользователь
- Сообщений: 851

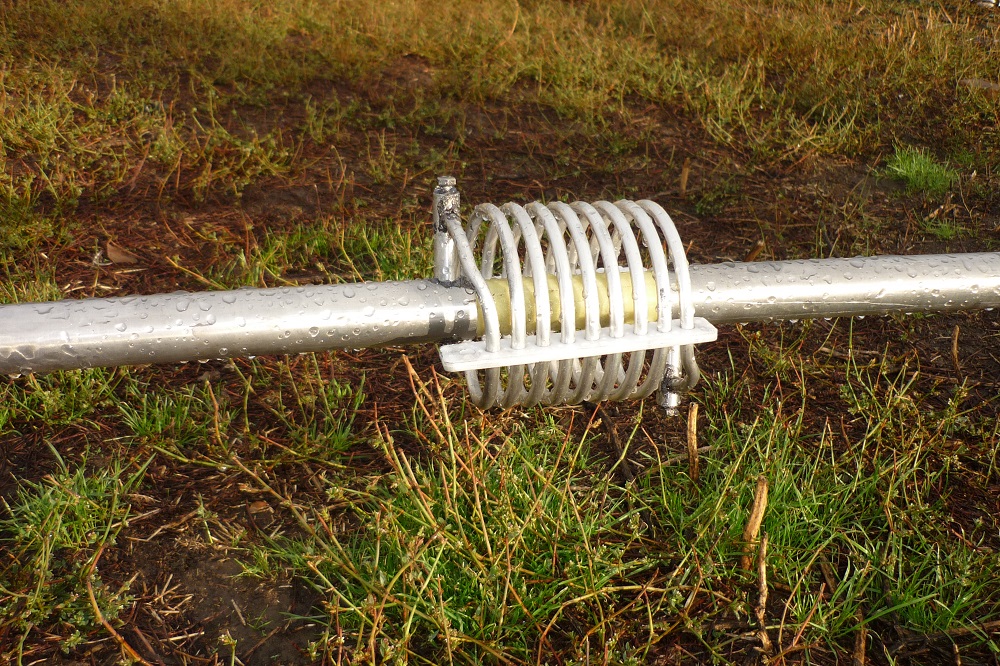

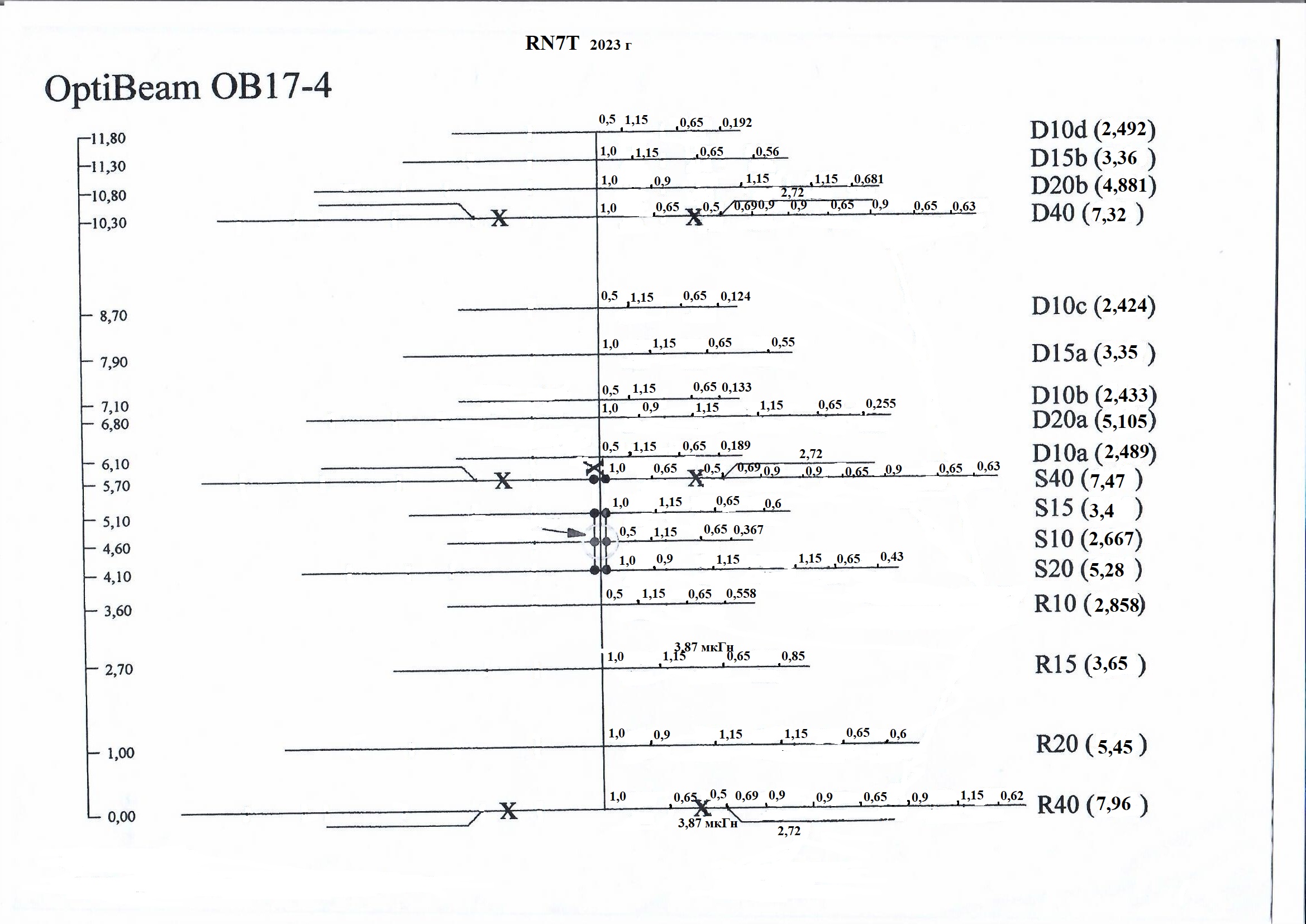

А катушки у меня выглядят вот так на 40м. Только у меня 3 элемента.
OB17-4

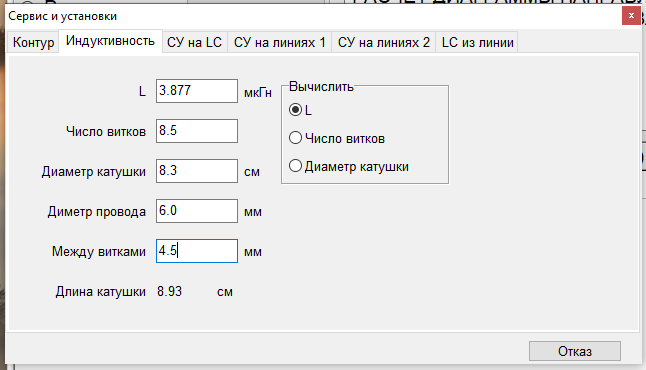

Индуктивность 3,87 мкГн.
Отредактировано Евгений (2023-11-23 11:59:23)
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться162023-11-23 12:27:31
А вьй сам сделали антена?
Пожалууйста споделите размерьй катушки.
Если сделали сам, размери антена с интернета
ли сняли и с етими получилас или нет?
73 Пламен
Поделиться172023-11-23 12:41:50
- Пользователь
- Сообщений: 851
lz3bb написал(а):
А вьй сам сделали антена?
Ну как Вам сказать. Можно сказать купил набор для самостоятельной сборки антенны.
Собрал антенну по размерам указанным в инструкции. Антенна работала плохо.
Пришлось изучать MMANA , спасибо Ивановичу, в итоге получилась антенна которая меня полностью устраивает.
Вот её размеры.
Диаметры трубок я не стал вписывать. Это файл для личного использования. Я и так знаю их на память.
Отредактировано Евгений (2023-11-23 12:44:27)
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться182023-11-23 12:49:55
- Пользователь
- Сообщений: 851

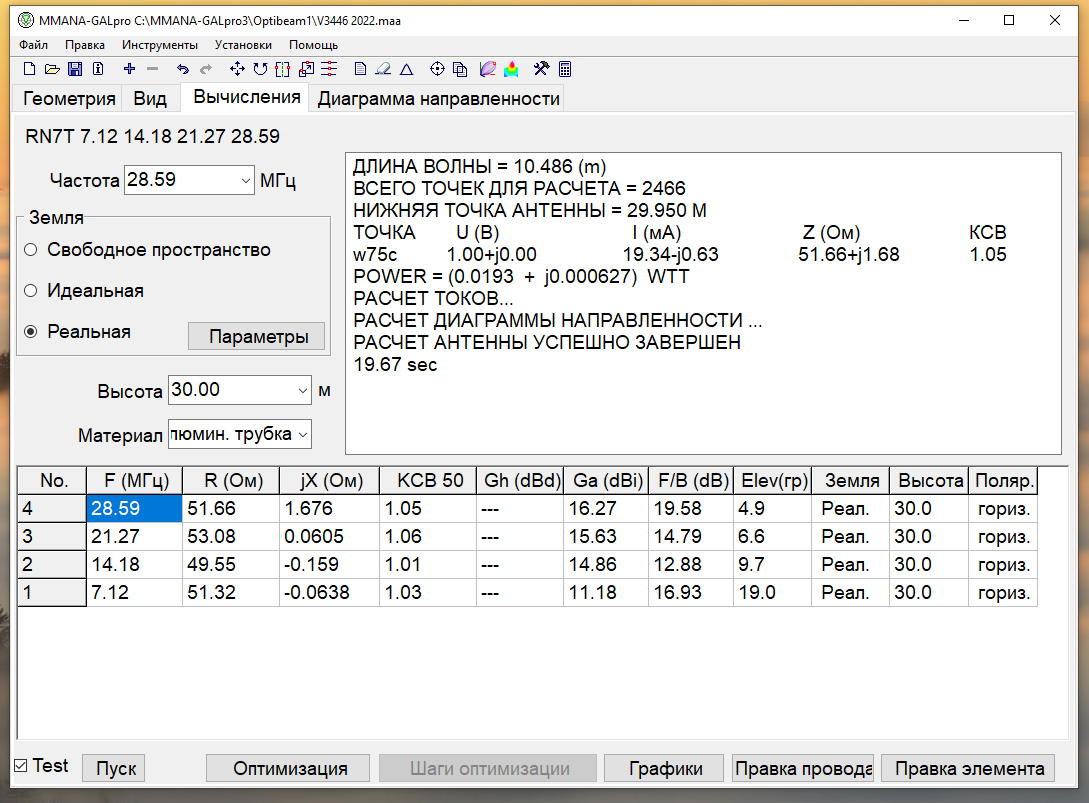

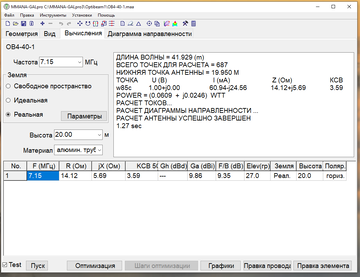

Вот что в итоге получилось
Размеры элементов это получилось в итоге оптимизации антенны в программе MMANA
Какие размеры у других меня мало интеерсует.
Отредактировано Евгений (2023-11-23 12:53:17)
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться192023-11-23 12:50:28
Спасибо!
У меня тоже самое получилась с OB16-3.
Только 10 м работал, 20м 15м ксв бьйло примерно 2.
Получил шок, один говорил сделай так, другой иначе и т.д.
Тогда друг сделал модел в манна и все получилась.
Поделиться202023-11-23 12:57:08
- Пользователь
- Сообщений: 851
lz3bb написал(а):
Спасибо!
У меня тоже самое получилась с OB16-3.
Только 10 м работал, 20м 15м ксв бьйло примерно 2.
Если Вы сделаете антенну по размерам OPTIBEAM , то проблем не будет.
Если нет катушек в элементах, это уже простая антенна.
Модель этой антенны не делал. Может позже сделаю, когда станет скучно.
Другие есть . которые по меньше.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться212023-11-23 12:58:38
- Пользователь
- Сообщений: 851
lz3bb написал(а):
Тогда друг сделал модел в манна и все получилась.
На почту отправил Вам два файла.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться222023-11-23 13:12:20
- Пользователь
- Сообщений: 851

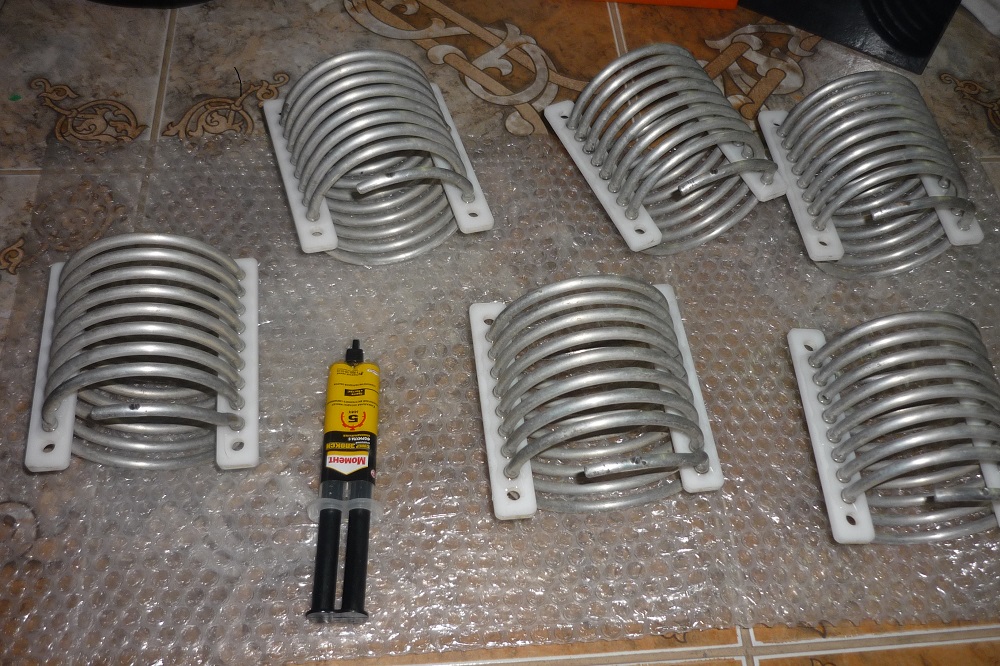

А это размер катушек
Диаметр катушки - ВНУТРИ !!!!
Отредактировано Евгений (2023-11-23 13:13:49)
- Подпись автора
RN7T ex UA6GV, RA6FOA
