Накопилось некоторое количество таких ламп.
Дабы зря в коробке не валялись (а они зря валяются уже 25 лет у меня)) ,появился интерес собрать небольшой РА, с бестрансформаторным анодным питанием,
так как городить силовой трансформатор из за 500-600 ватт выходной мощности желания нет.
С конструктивом все понятно,читаем даташит и понимаем,  сколько воздуха надо продуть через небольшой радиатор,чтобы эти малыши
не посинели (да да ,мы можем погуглить и увидеть в безграмотных конструкциях  посиневшие от перегрева несчастные гу70б,гс36б и даже гу74б и гс35б.
Уместиться усилитель может в совсем небольшом корпусе, как  усилитель на ги7б.
Но ,в отличии от усилителя на ги7б, раскачка будет в 3-4 раза меньше, а линейность выше.

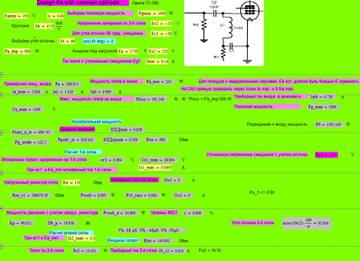

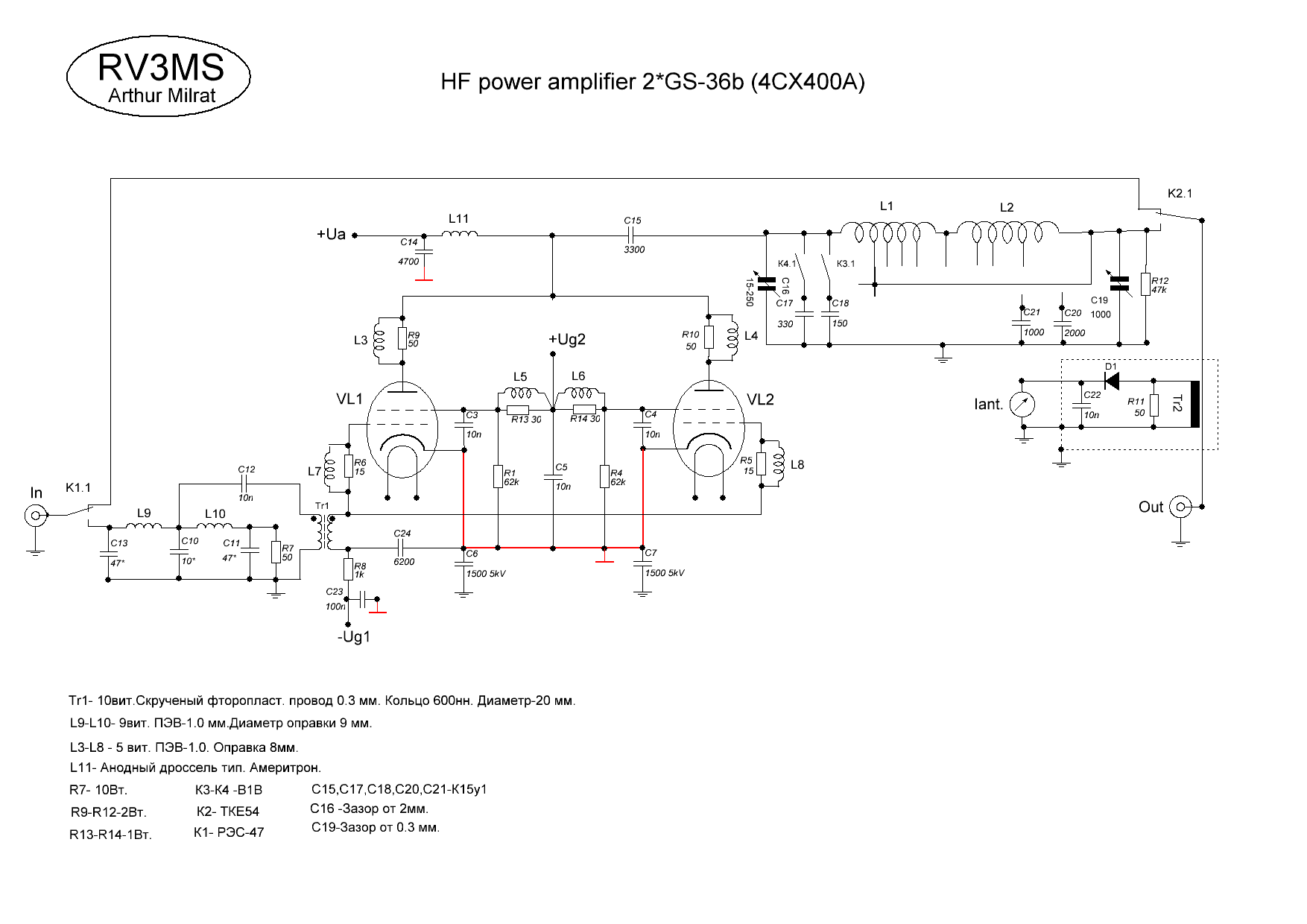

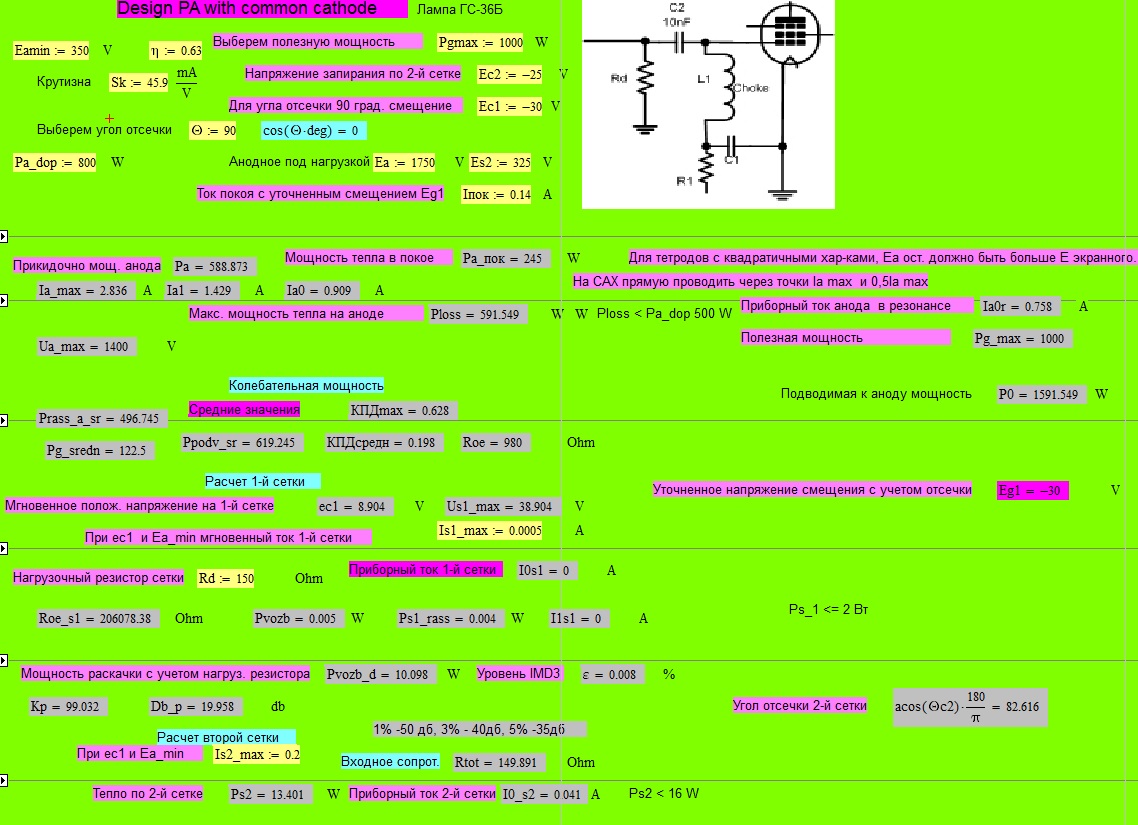

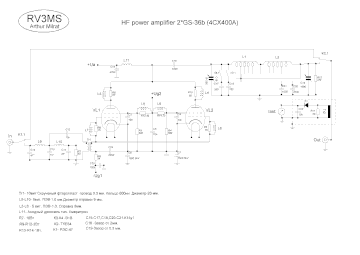

Накидал такую схему.Собственно,это уже классика бестрансформаторного питания.Ничего нового.
Если есть какие то соображения, дополнения, может быть ошибки я пропустил,критика приветствуется!

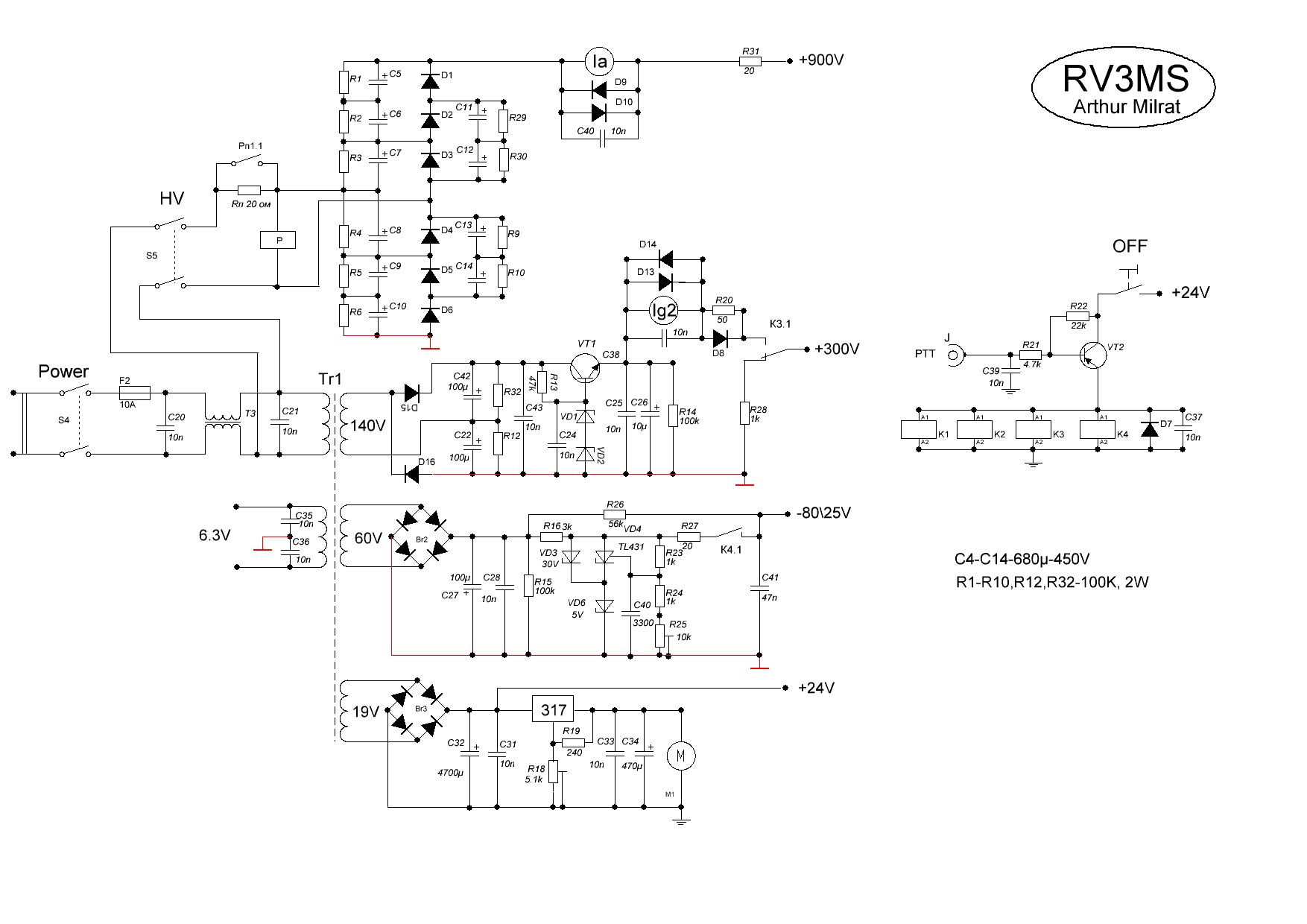

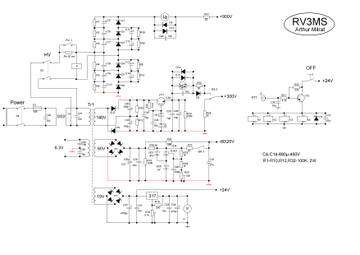

Блок питания нарисую позже.
Соответственно -красный цвет- земля блока питания,изолированная от корпуса.
Хотя ,зачем я это пишу ,и так понятно)

Отредактировано RV3MS (2023-12-11 13:20:22)
