Переделке усилителя BJ-200

Сообщений 1 страница 6 из 6

1

Всем здравствуйте!  Хочу поделится информацией по переделке китайского усилителя QRP  BJ-200. Да простят меня местные участники с киловаттными темами о ГУ и ГК, может кому и интересна моя темка и я все таки потихоньку с вашего позволения примощусь тут в уголке тем со своим QRP   :D

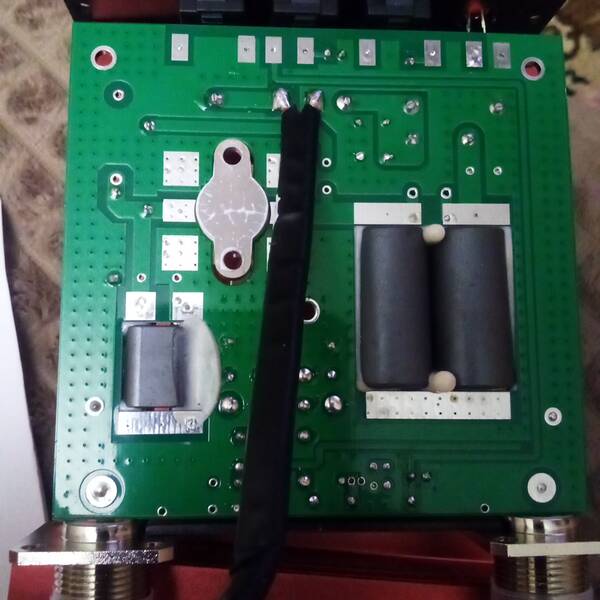

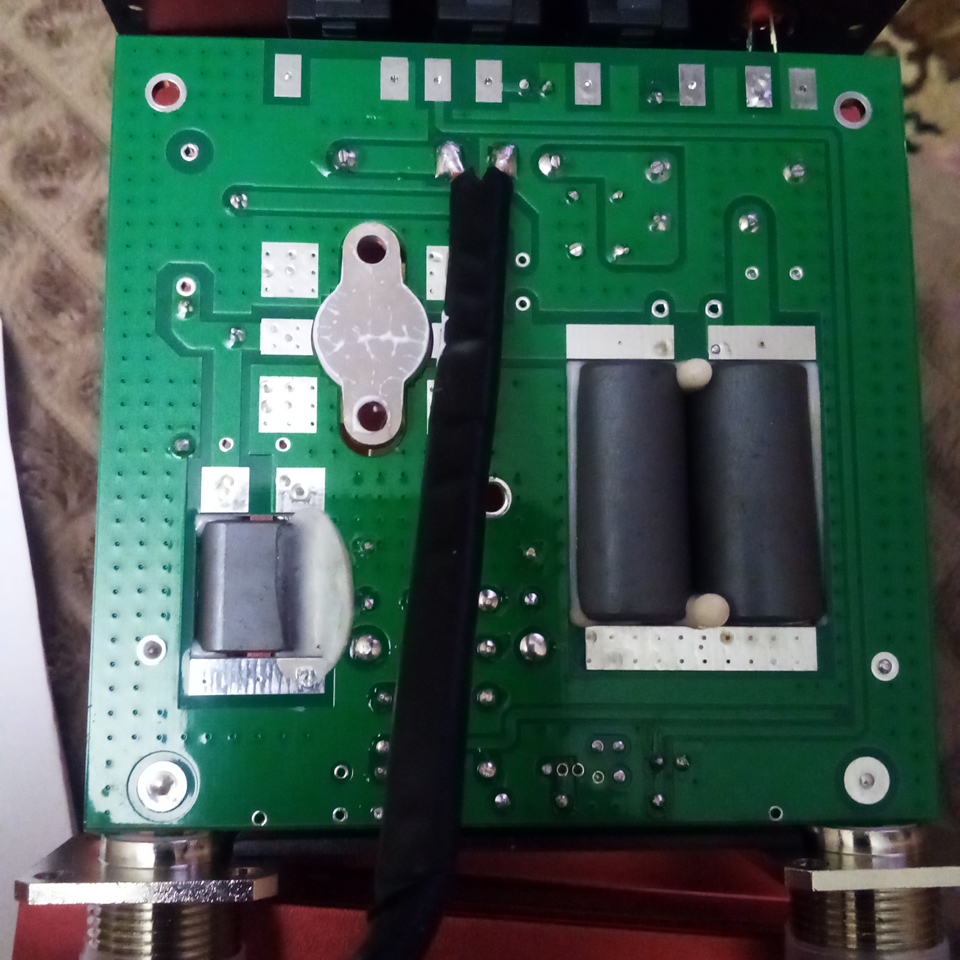

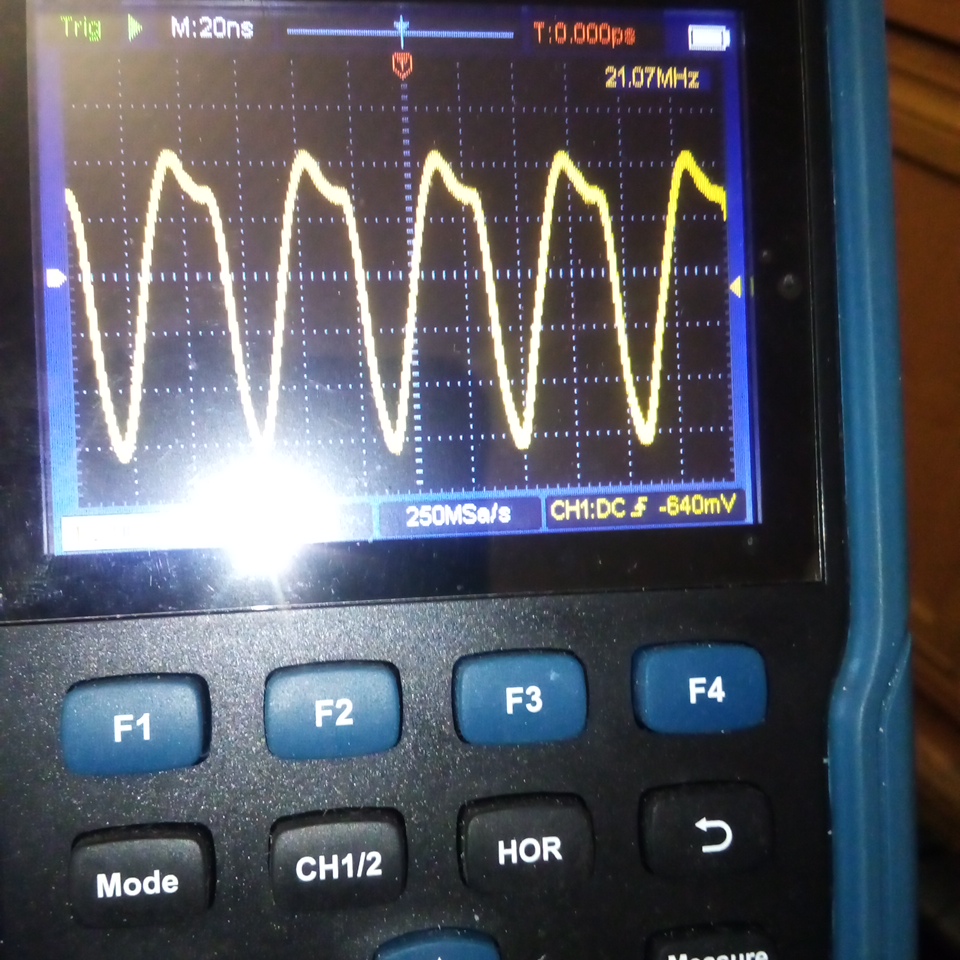

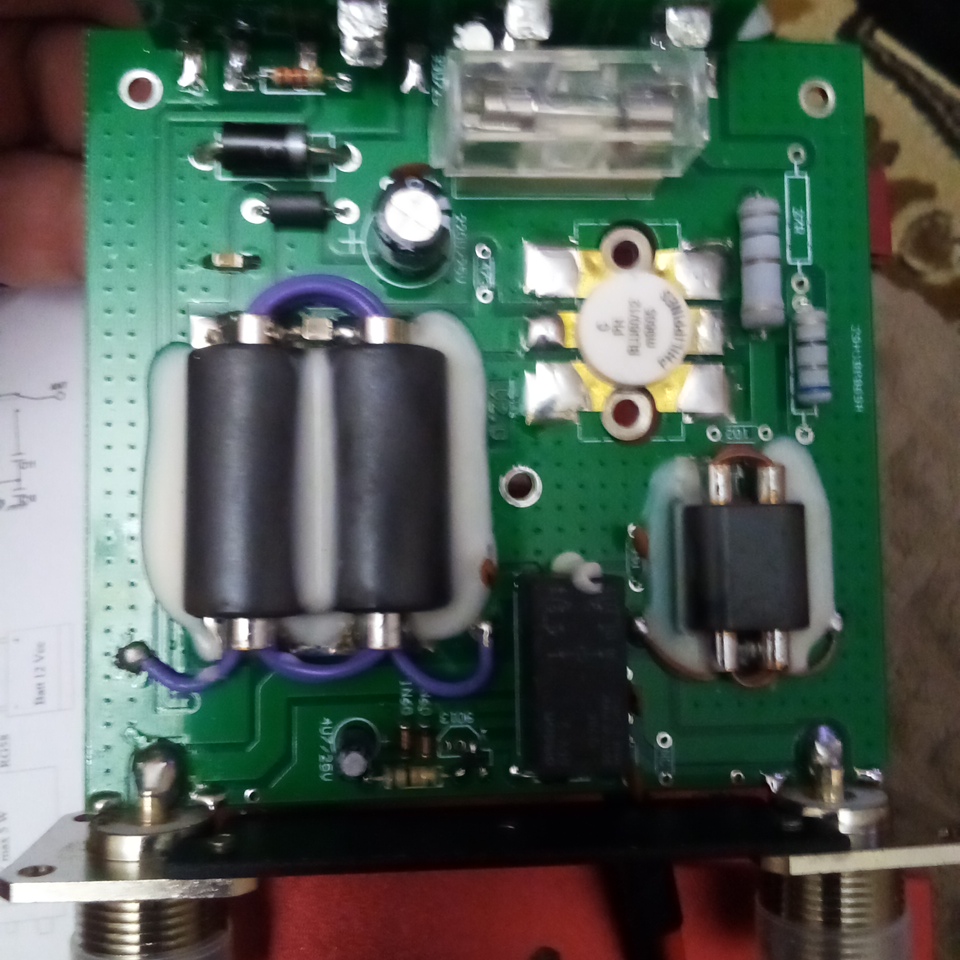

Я работаю в FT8 на своем трансиверке G-106 с 7 ваттами. В принципе на ВЧ бендах 10м-15м хватает, да и связи даже с Бразилией были, но вот на низах чудок маловато. И вот решился я приобрести небольшой усилочек на 50 ватт. Зашел на АЛИ и почитав отзывы подобрал себе недорогой BJ-200 за 6500р. Я конечно знал что будет плохо, но не подозревал что на столько. На 50 омный эквивалент нарисовалась жуткая картина, это оказался не усилитель а какой то"умножитель частоты"  :|  %-)  :tired:
https://forumupload.ru/uploads/000e/73/7c/532/t193807.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t552898.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t603452.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t612877.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t736037.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t352270.jpg

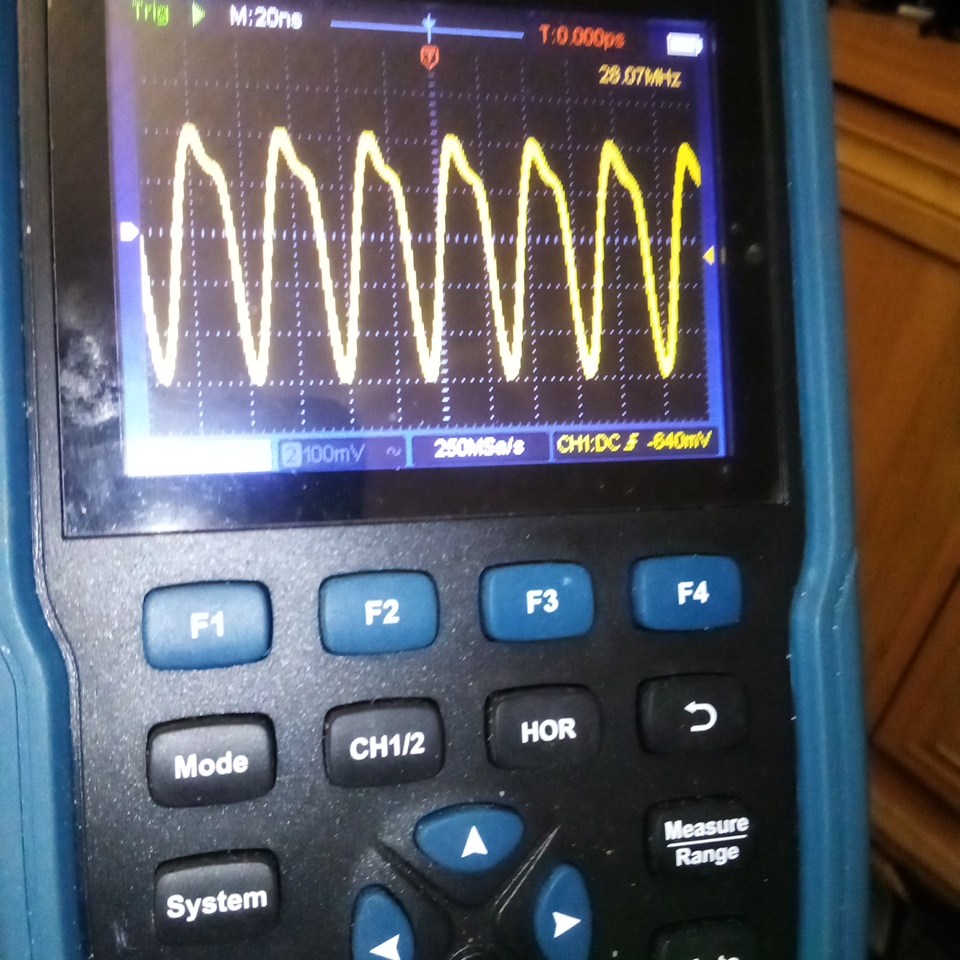

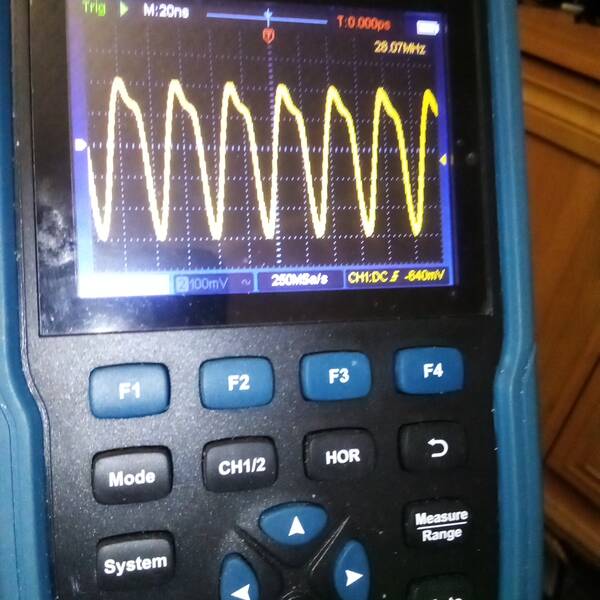

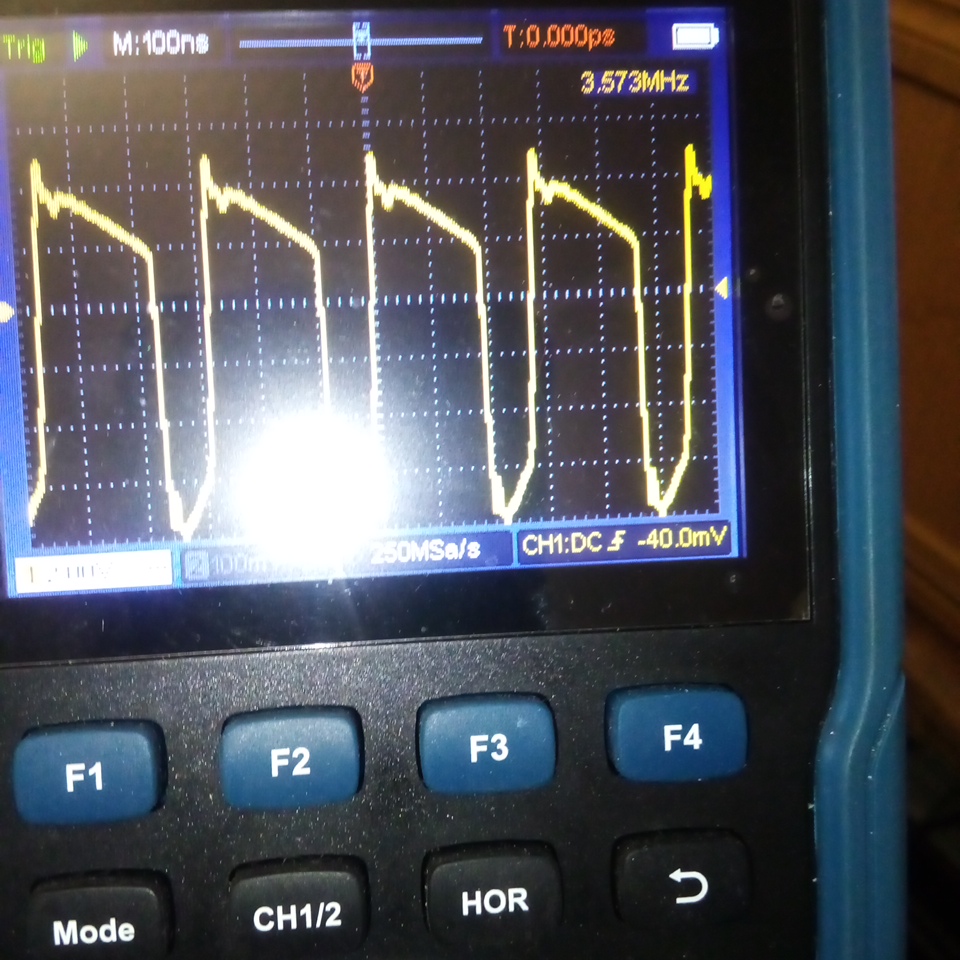

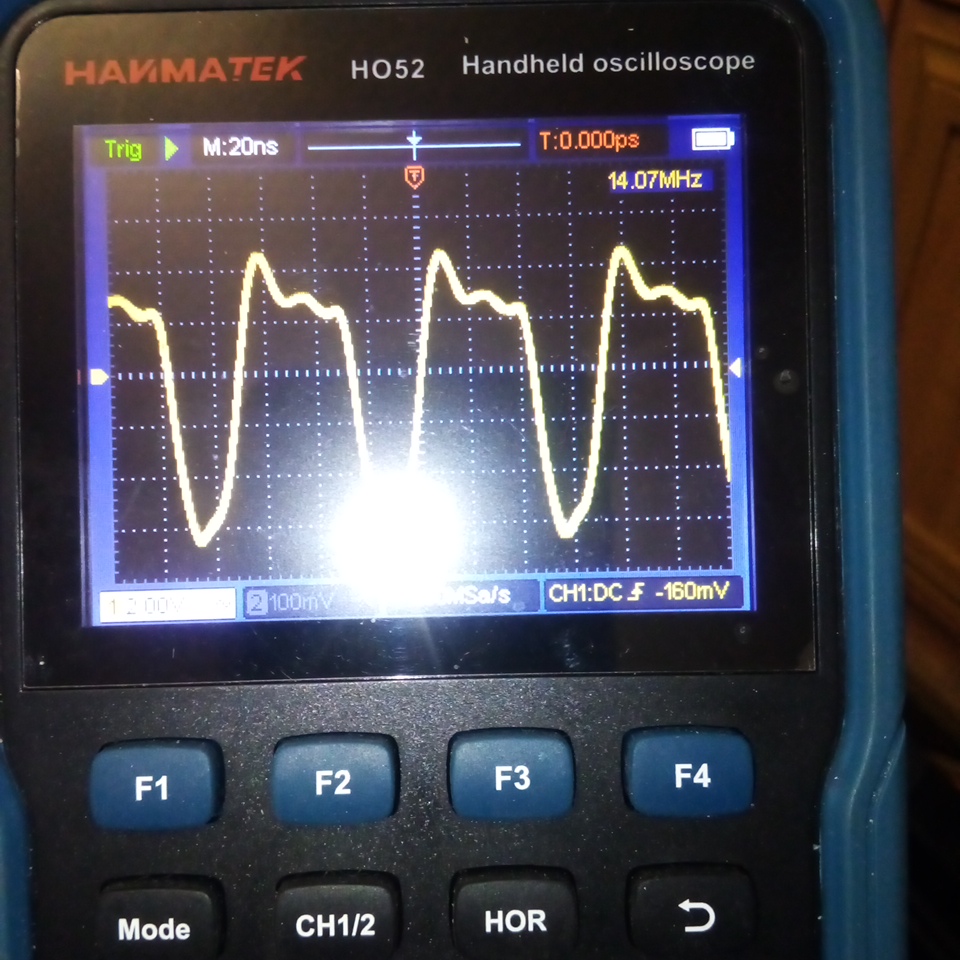

В общем картина жуткая как видите. Такое в эфир пускать категорически противопоказано.

Отредактировано Алексей R4CJA (2024-11-29 05:53:39)

2

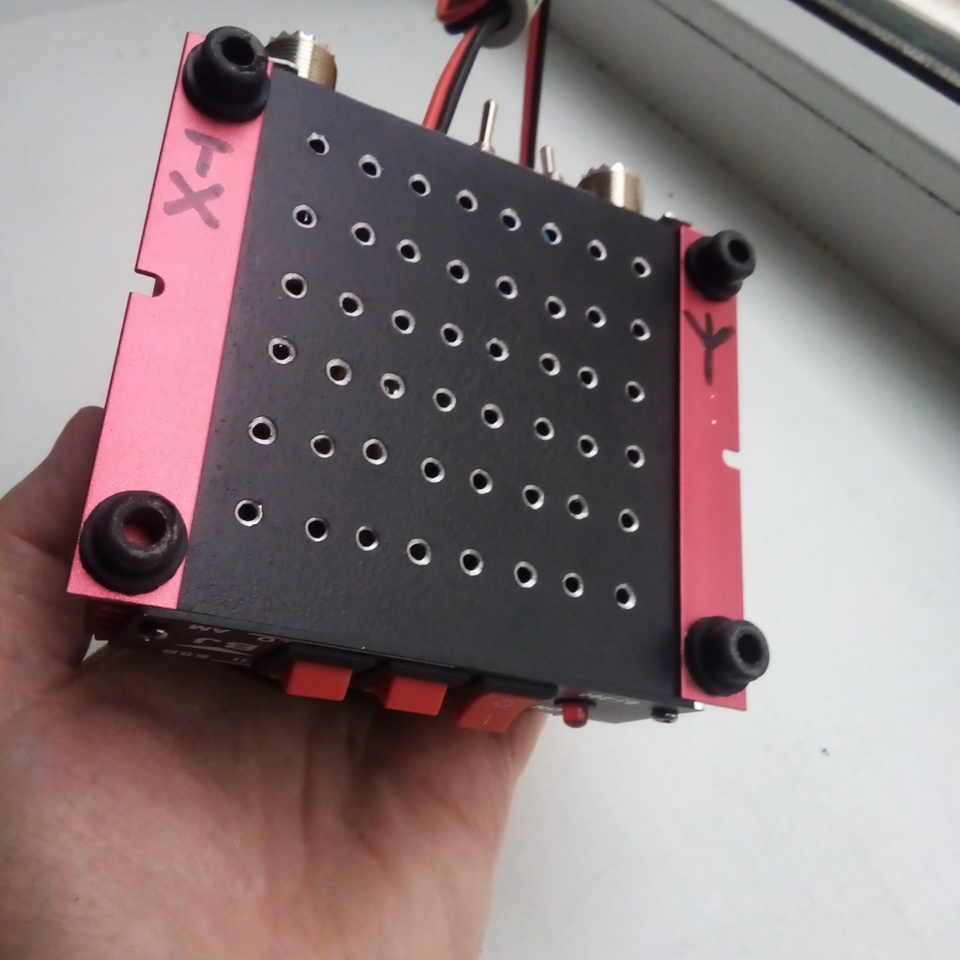

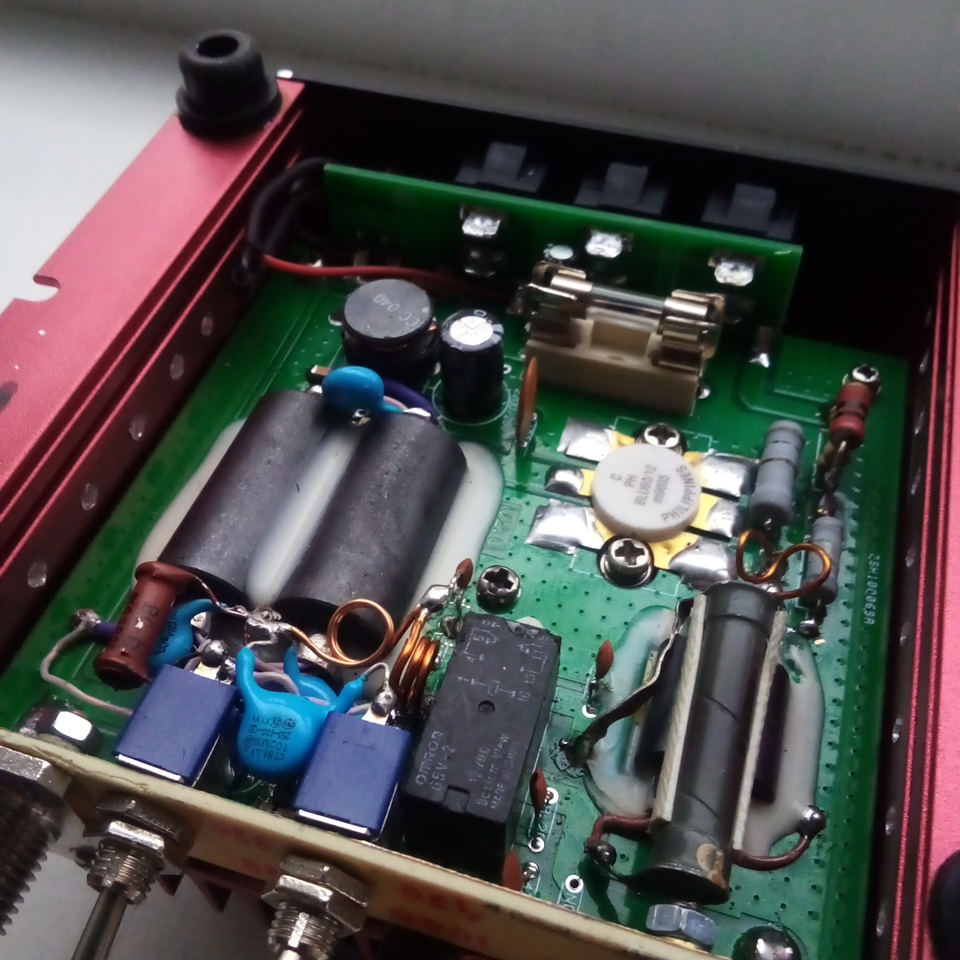

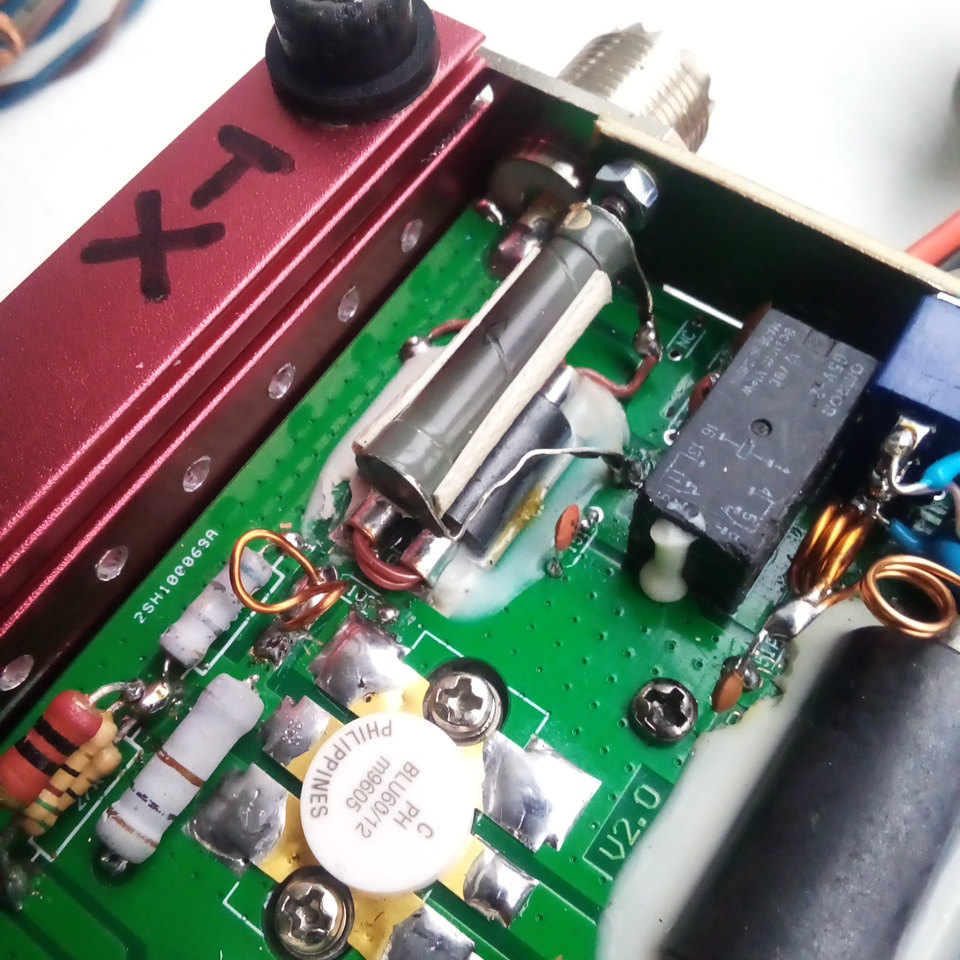

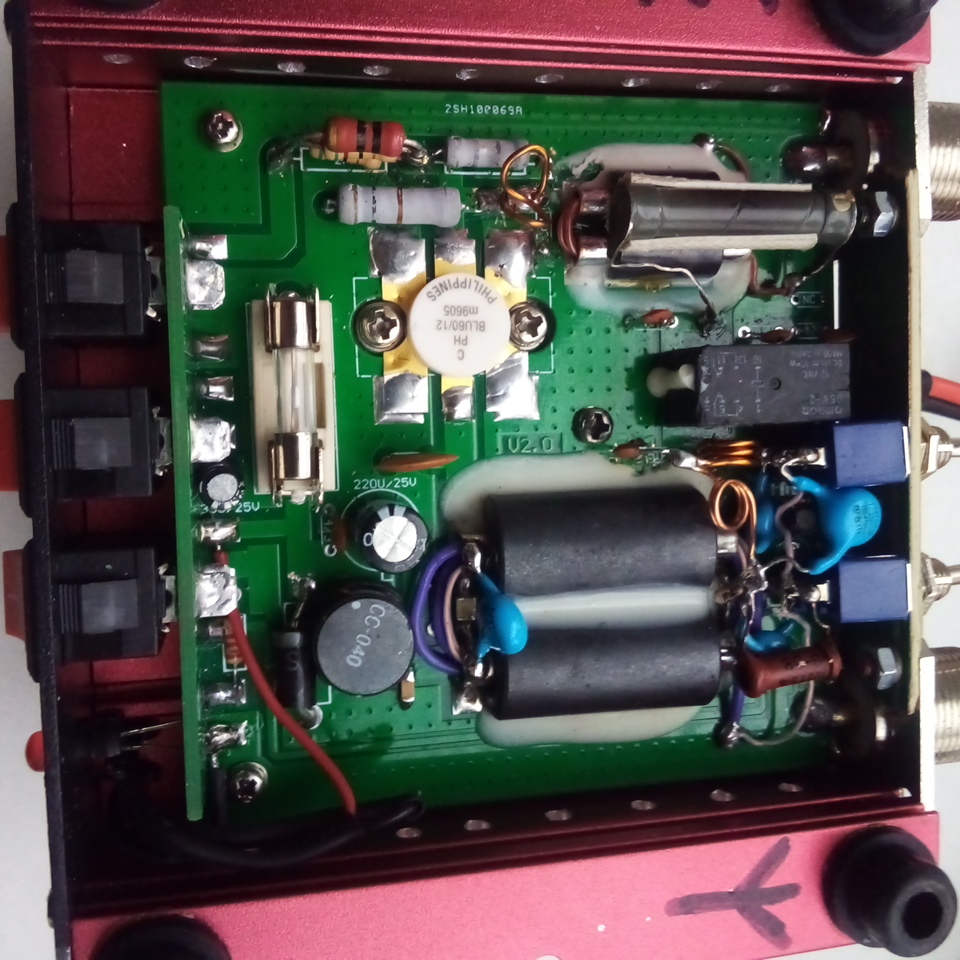

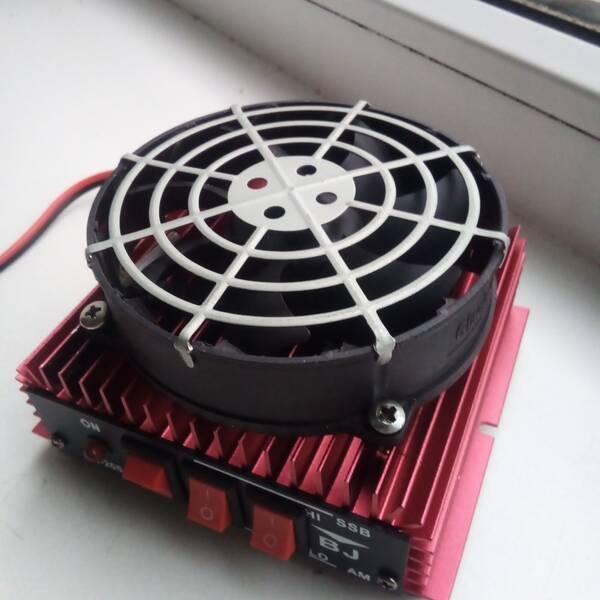

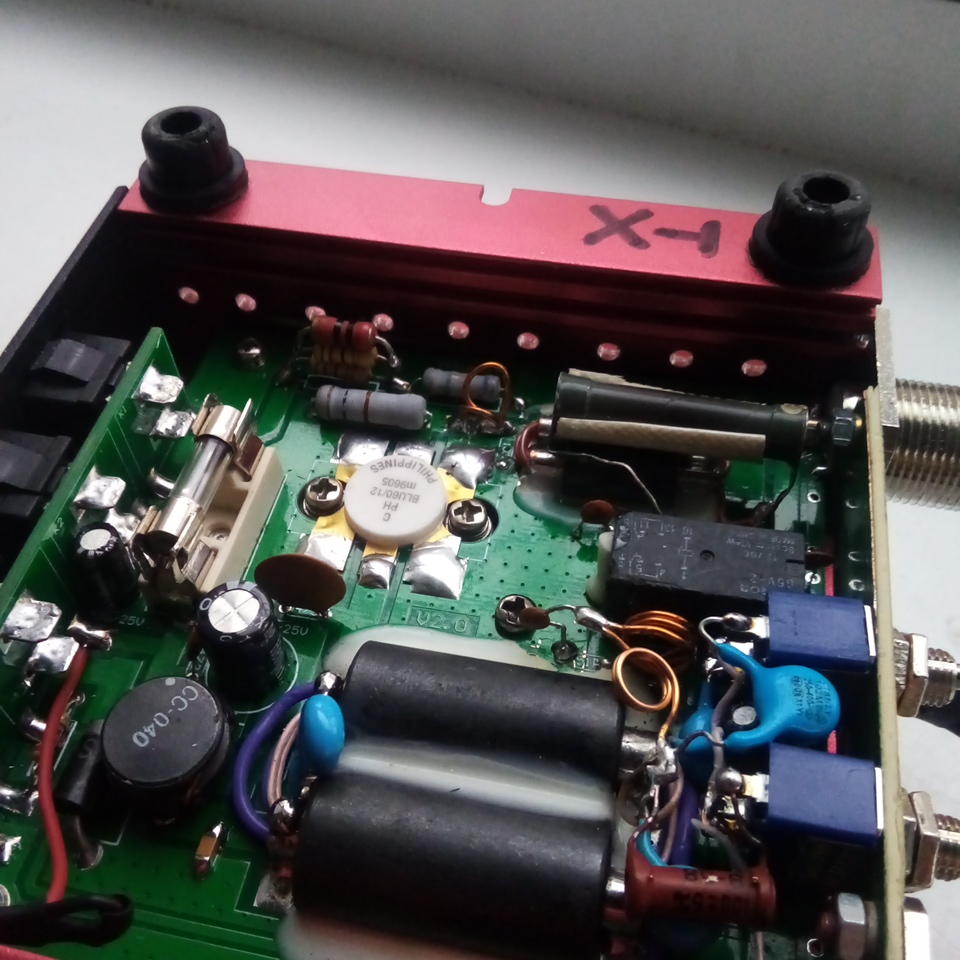

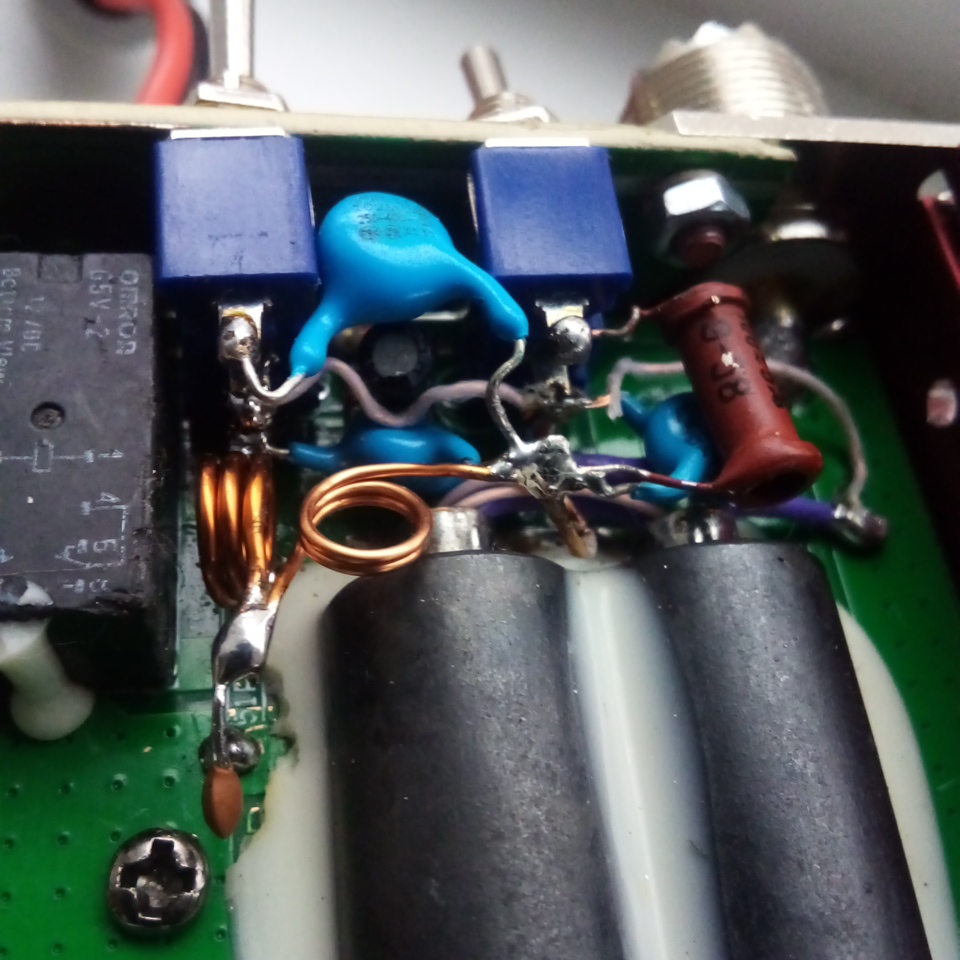

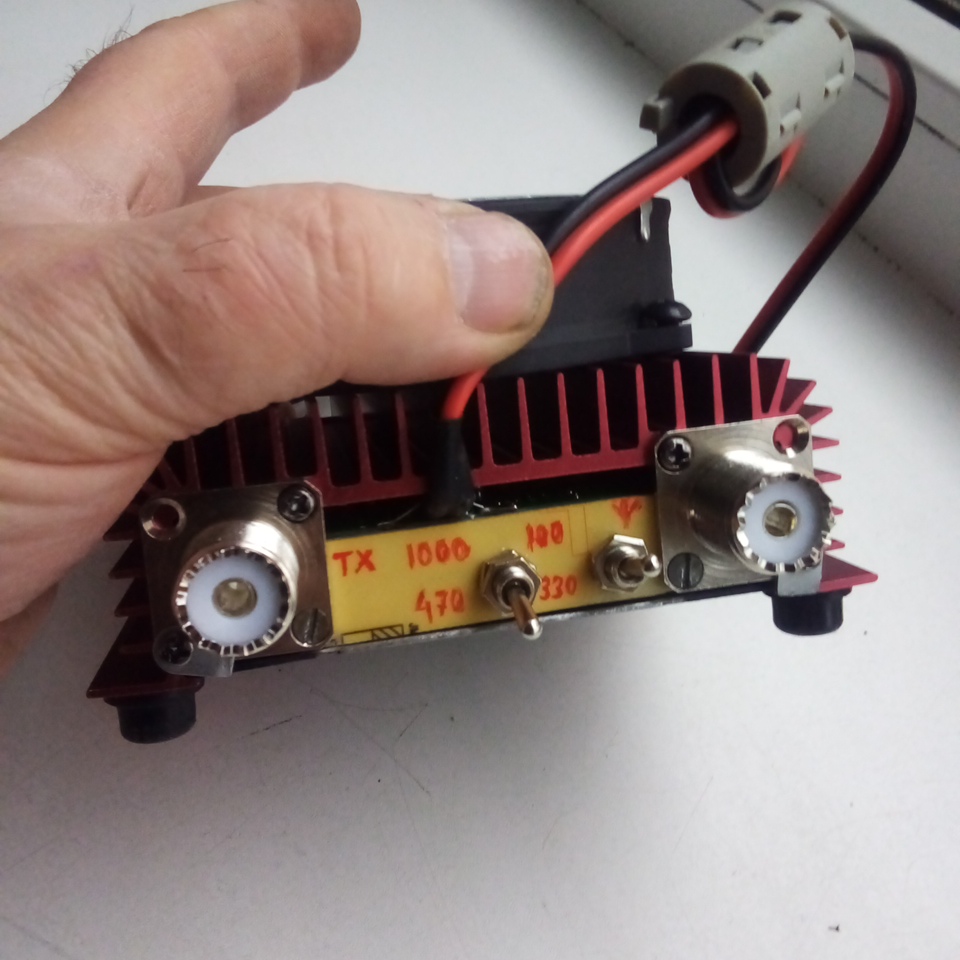

Поставив один балл, написав китайцам все что я думаю о их "произведении искусства" в отзывах на товар, начал думать как переделать этого монстра без особых потерь в габаритах. Допаяв недостающие детали и добавив немножко изменений я довел "ЭТО" почти до ума. Теперь можно не опасаясь работать вплоть до 40м. До 80 как не бился ровного синуса не добился. Похоже с биноклями мудрить надо. Без нормального фильтра "темы" на НЧ не видАть. Ну в общем пока работаю так.  Схема и фото ниже. Если будут вопросы пишите отвечу
https://forumupload.ru/uploads/000e/73/7c/532/t805200.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t409233.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t526047.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t197691.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t33300.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t148517.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t557765.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t484171.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t454603.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t20078.jpg

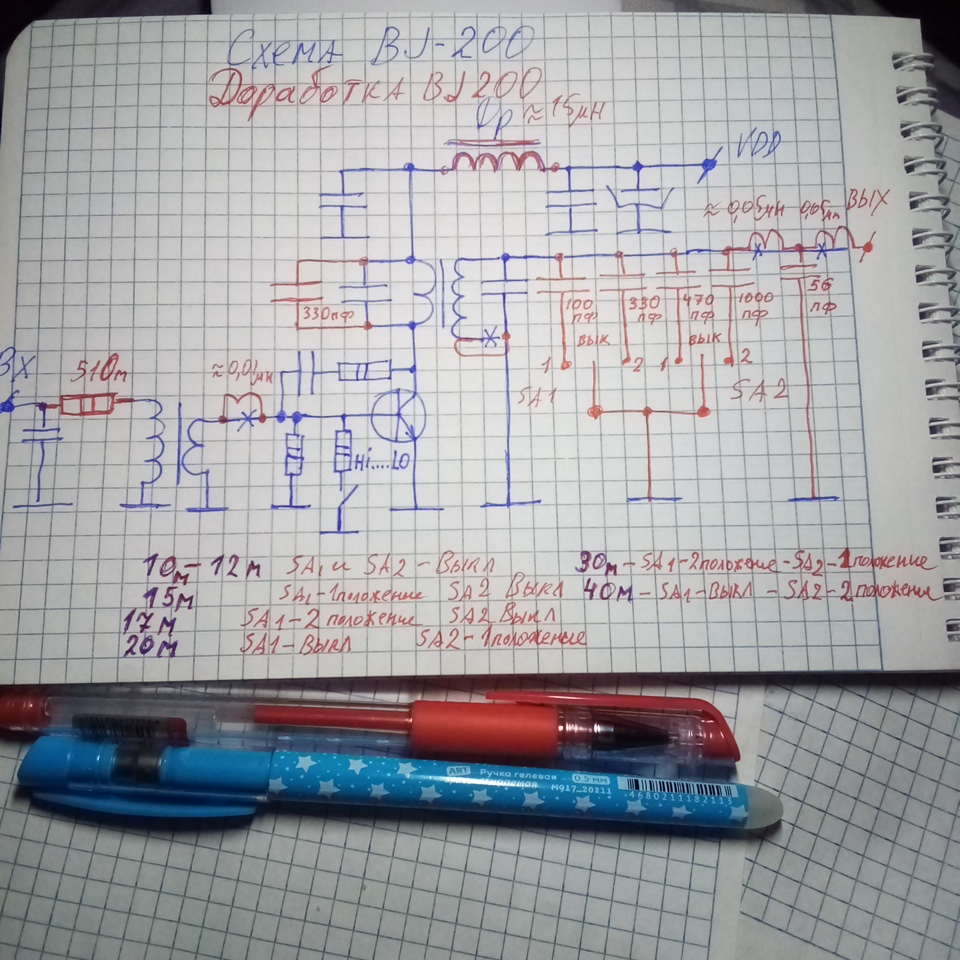

Вот сама схема переделки. Все кондёры на втором трансе ставить обязательно не ниже 500 вольт.

https://forumupload.ru/uploads/000e/73/7c/532/t459241.jpg

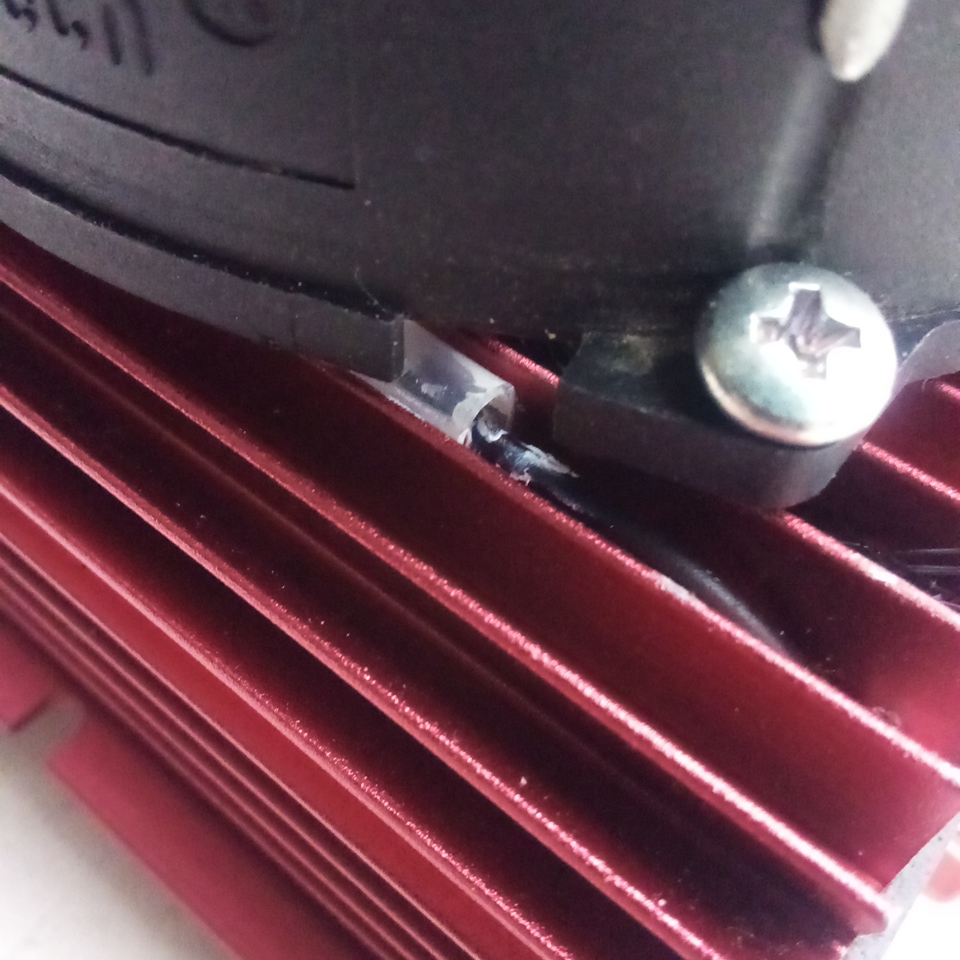

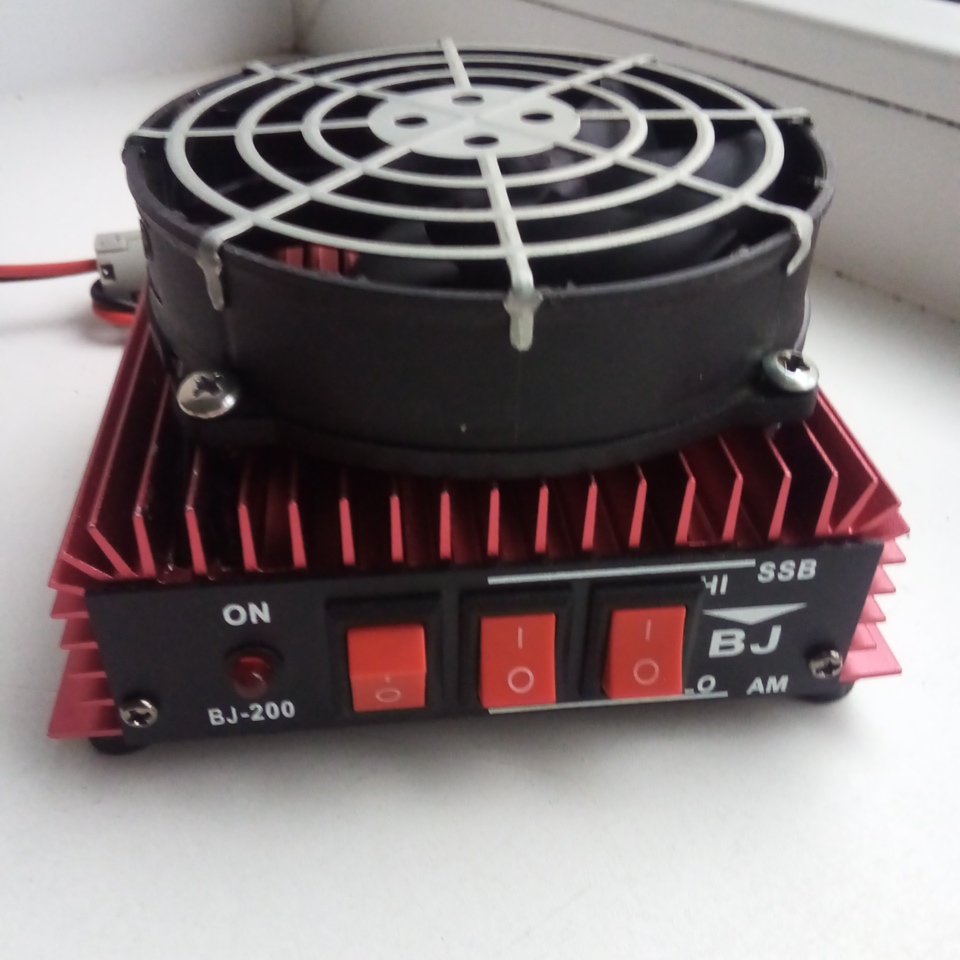

Причем изначально входное КСВ на 3.5 МГц доходило аж до 20 Поэтому пришлось для ширины диапазона и сокращения габаритов поставить не фильтры, а резистор 51 Ом по входу. Терерь в худшем случае на входе получается 2.5  а так - 1.2 1.3  При этом мощность вышла около 45 Ватт. Вентилятор подцепил через маленькое нормально разомкнутое термореле на 40 градусов, спрятав его в ребрах радиатора. см. фото.

Отредактировано Алексей R4CJA (2024-11-29 06:09:37)

3

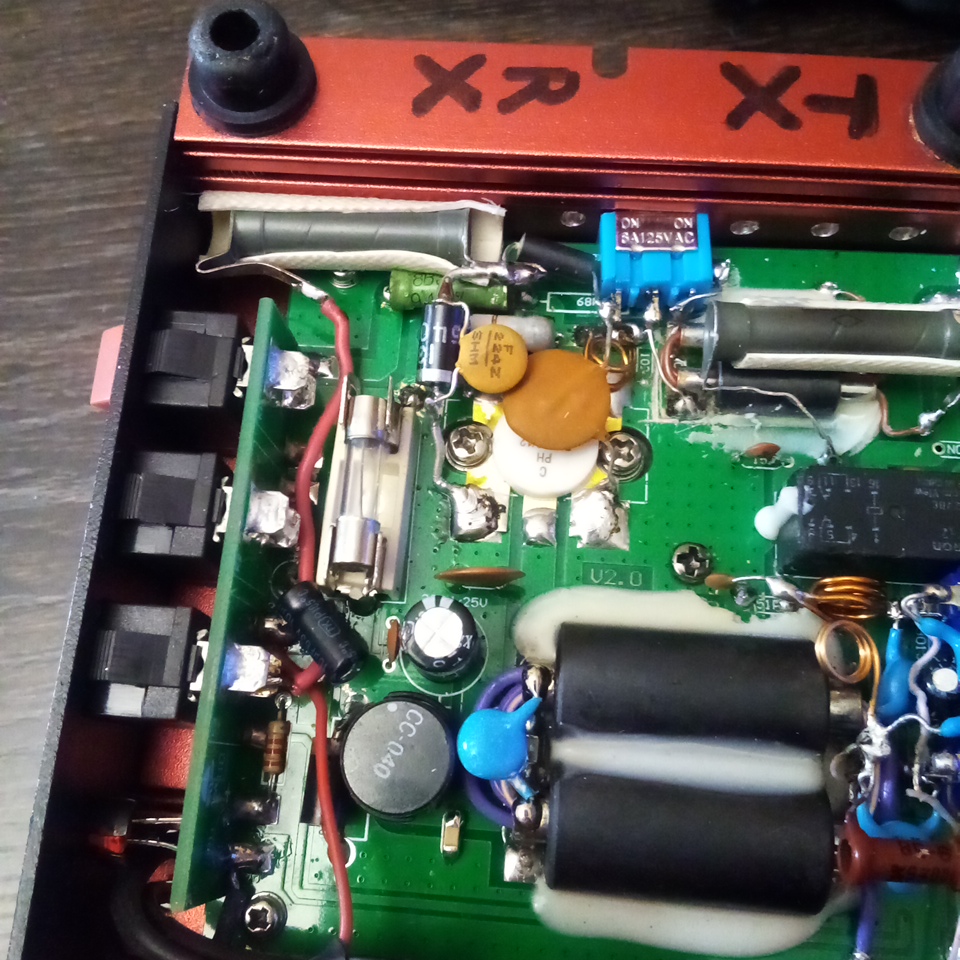

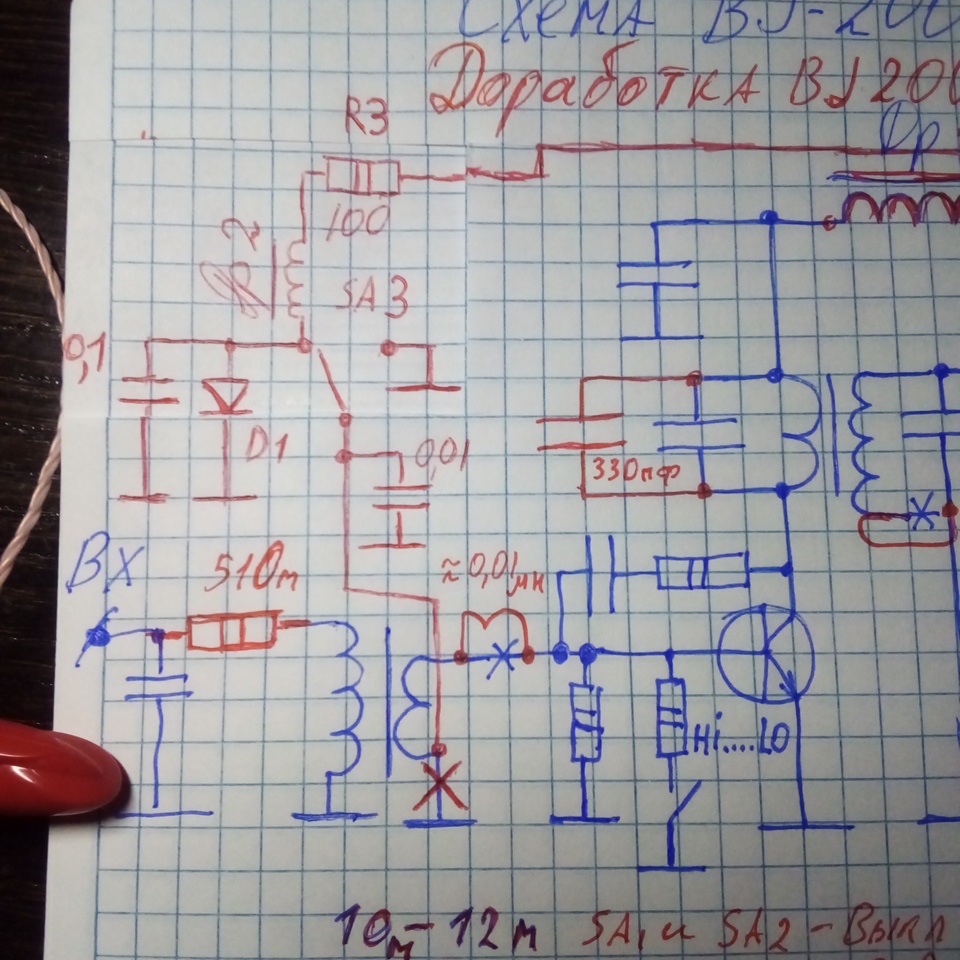

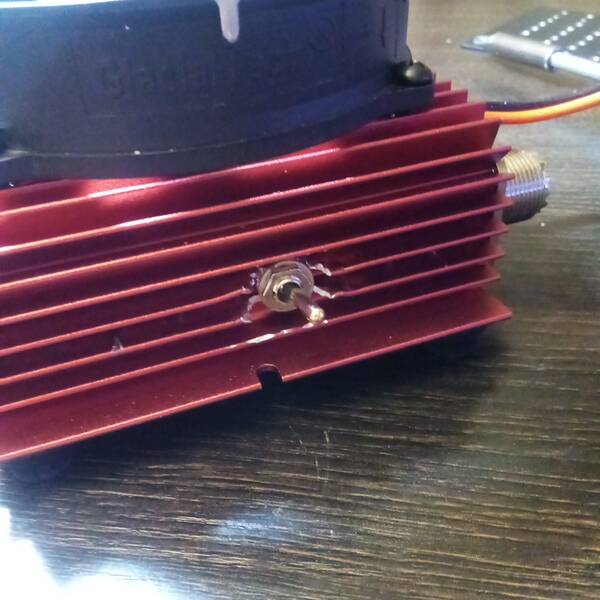

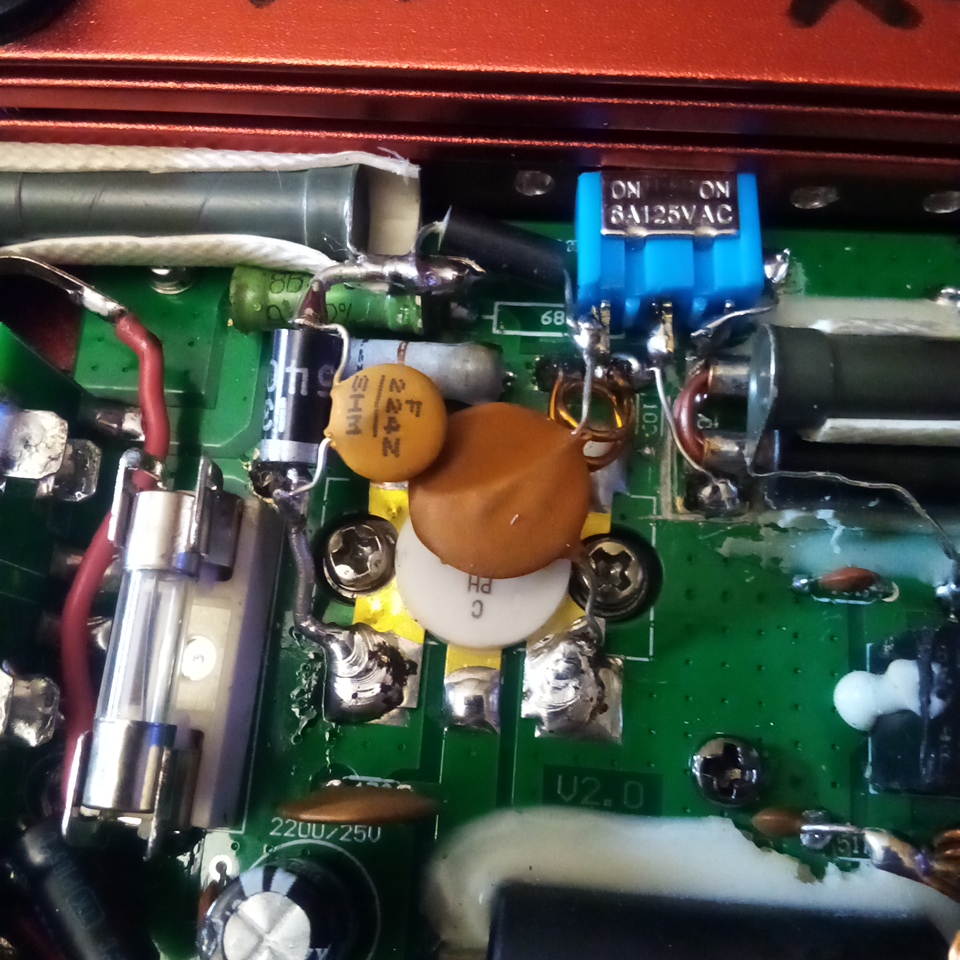

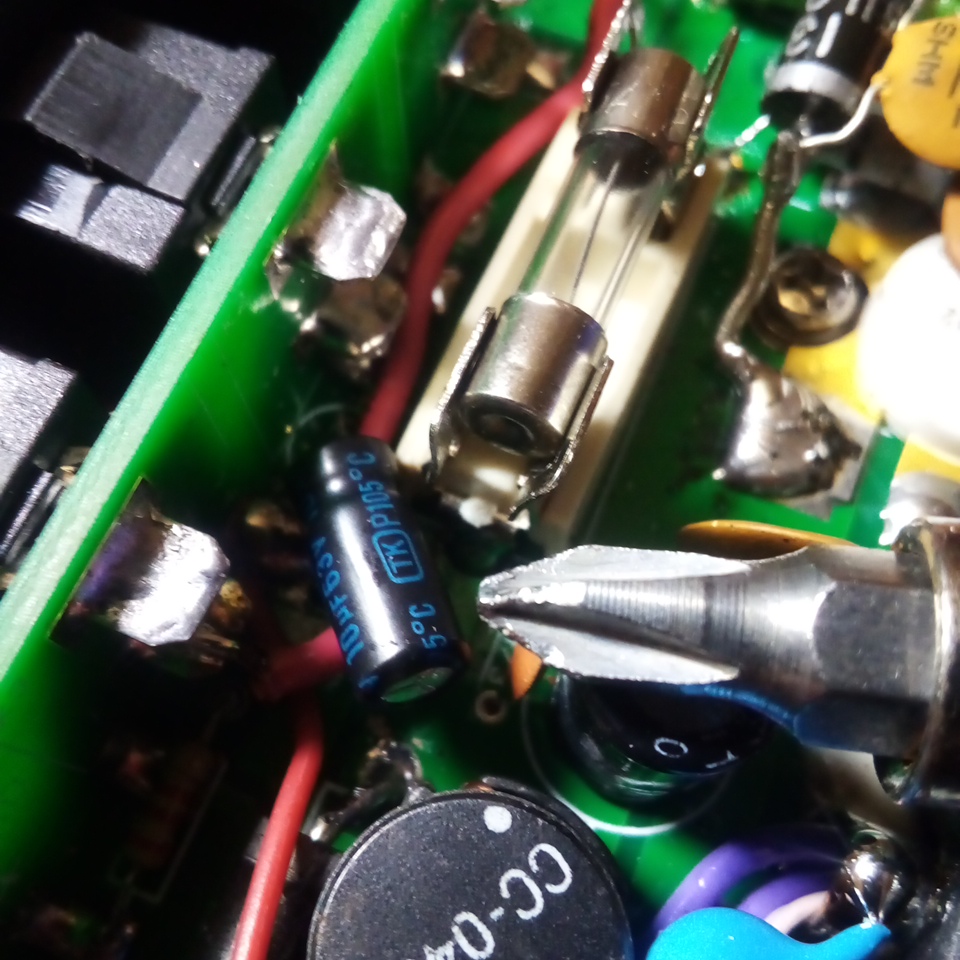

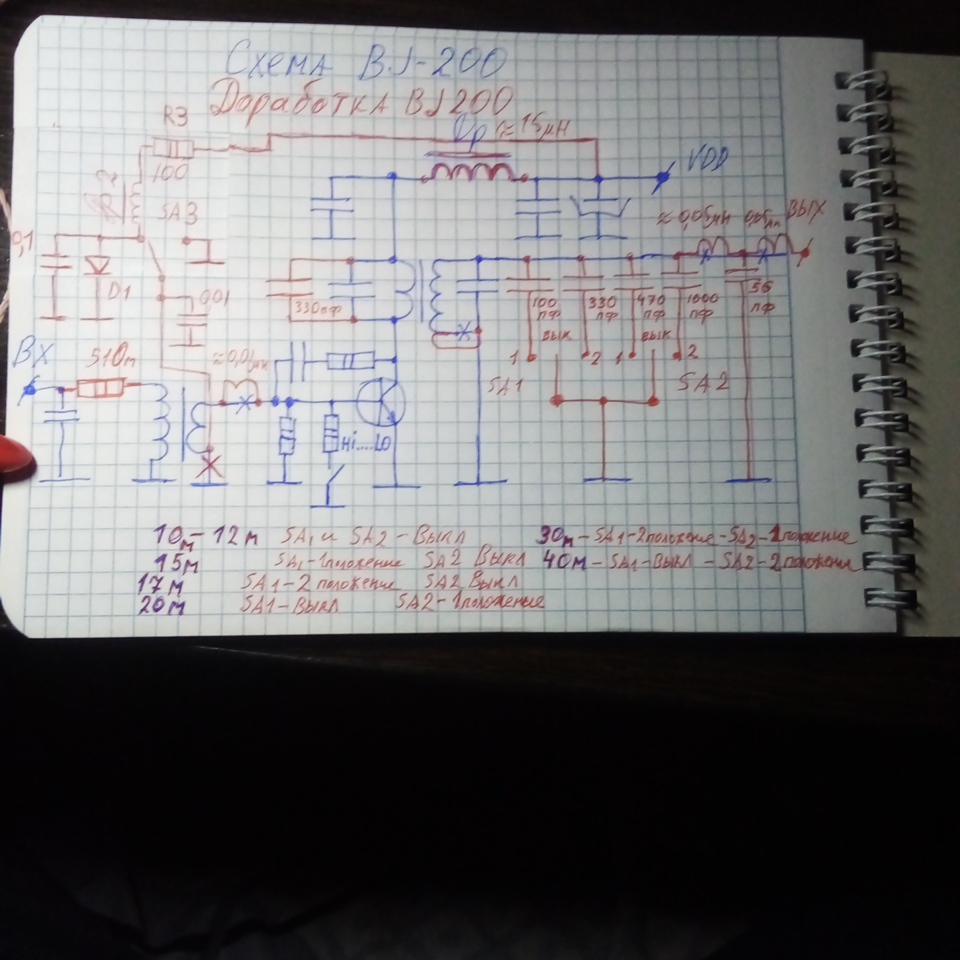

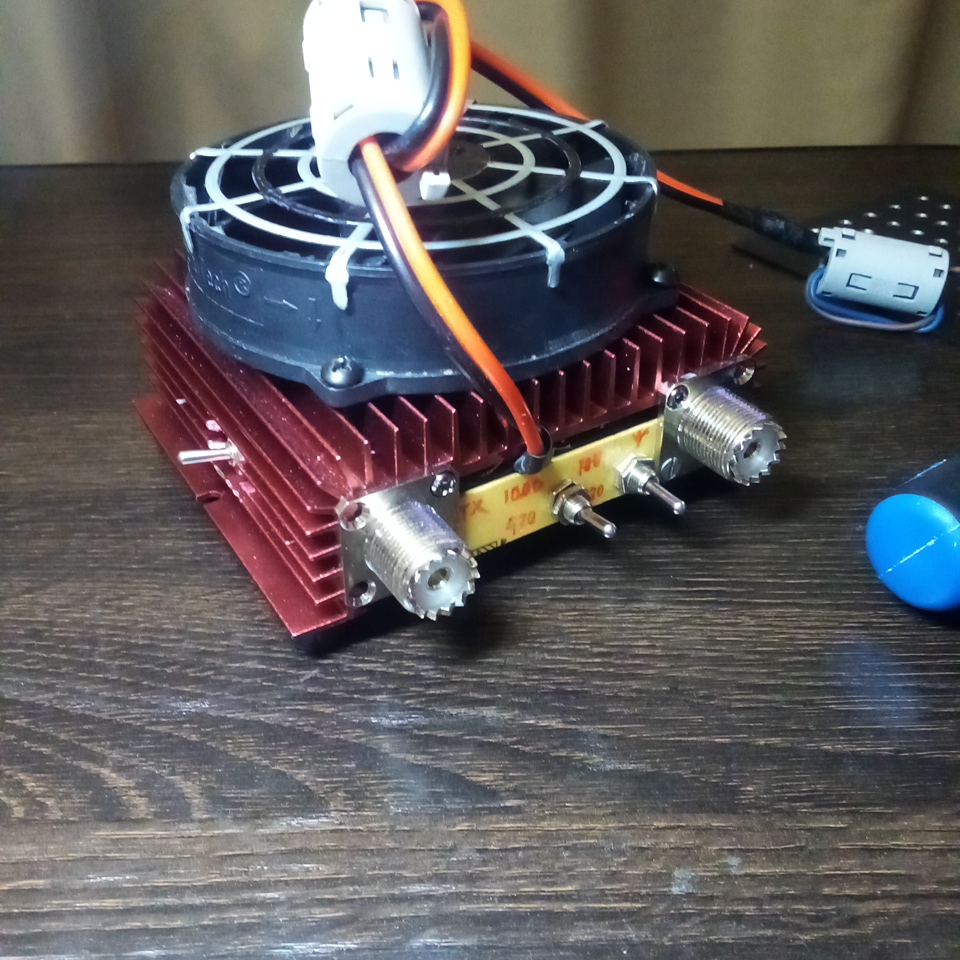

Доработал еще немного, и теперь можно в SSB шуметь. Поставил смещение. фото схемы конструкции прилагаются. Резистор балластный R3-100 Ом 2 ватта, диод D1-IN5402 2А работает как стабилитрон. Падение напряжения составило 0.78V достаточно для приоткрытия транзистора. Кондер указанный отверткой на схеме 33-25V нужно сменить на 10-25V иначе долго весит на передаче в SSB при переходах на прием. Все-таки пришлось кстати увеличить кондеры и катушки фильтра НЧ на выходе что-бы "гармошки" подубрать.  Катушки где-то 0.3 мкГн " 6 витков провода 0.35 на оправке 9 мм"  а кондер не 56пф а 150 пф нужен. Пришлось в корпусе просверлить дырку под  доп. тумблер SA-3    SSB - FM.
https://forumupload.ru/uploads/000e/73/7c/532/t220813.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t178564.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t756535.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t462701.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t705237.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t917240.jpg
https://forumupload.ru/uploads/000e/73/7c/532/t774428.jpg

Отредактировано Алексей R4CJA (2024-12-11 02:27:27)

4

Ошибся.... На моём рисунке схемы ошибка.   Др-2 нужно ставить от анода диода D1 до тумблера SA-3,   а от резистора R3 до анода диода D1 соединять напрямую без дросселя!

Отредактировано Алексей R4CJA (2024-12-11 04:44:55)

5

Вообще то это нормально, что на выходе транзисторного усилителя наблюдается типа меандра. Вы наверное первый усилитель делаете, и вам это в нове.. Поэтому ставят на выходе усилителя ФНЧ в обязательном порядке. Или сам делаешь или на али покупаешь.. Или еще где.. Чтобы на выходе выделить первую гармонику сигнала - будет вам чистый синус. Это как бы азы.. И написал вам только потому, что видно, что вы впервой все это познаете.. Чтобы как бы поддержать вас..

6

Здравствуйте. Спасибо за отзыв  :yep:  Ну да, однотактный в первый раз. Двухтактник на IRF520 уже собирал, там по проще с эти бороться но на 12м - 10м правда не тянул так как емкость затвора на них чуть ли не 1000пф по моему. Поэтому решил приобрести это чудо у китайцев. Мне главное были габариты для работы в поле. Если бы не это, я бы нормальные полноценные естественно поставил на входе и выходе но тогда пришлось бы делать размер больше раза в два. Для уменьшения габаритов с ферритами связываться не хочется так как потери. А для полногабаритных воздушных катушек место нужно.

Отредактировано Алексей R4CJA (2024-12-12 04:50:06)
