Это мой шэк, еще со старыми трансиверами Icom765. Вместо них уже стоят К3 и Icom 756. А вот РА все тот же на ГС-35Б.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Тот же РА, но без кожуха. Кстати, ни в коем случае не рекомендую так работать на нем, особенно длительно и в RTTY
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
На фото справа-вверху катушка. Каркас что-то знакомый.
Не от дросселя ли приводной АПР-7 ?
|1|1| |
Может кому то пригодится схема усилителя на ГС-35Б. Который я сделал , и работает как часы.
Отредактировано Евгений (2019-12-12 04:42:25)
RN7T ex UA6GV, RA6FOA
Может кому то пригодится схема усилителя на ГС-35Б.
2300 В маловато для ГС35Б. Ей хорошо 3200-3300
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
2300 В маловато для ГС35Б
Иванович, Что было. Я его приводил в рабочее состояние.
RN7T ex UA6GV, RA6FOA
Иванович, Что было. Я его приводил в рабочее состояние.
Понятно, Женя. У меня был такой УМ. Эта лампа любит побольше на аноде. Вот тогда она легко выдает 1,5 кВт и больше. Очень крепкая лампа.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Эта лампа любит побольше на аноде
Там, в блоке питания трансы позволяют ещё подкинуть . До 3600в. в х.х. Но, ёмкость там 100х3000в. и она начинает по трескивать. Проверено на моём УМ на ГУ-46.
Я вышел из ситуации заменой на электролиты. 20 шт. на 450в. запас большой. А тут , как говорится , хозяин барин, нет денег на электролиты, хватит и так.
Это его дело. Надо ещё несколько фоток скинуть, этого усилителя.
RN7T ex UA6GV, RA6FOA
Евгений, можно посмотреть фото входного трансформатора на ферритовых трубках.
трансы позволяют ещё подкинуть . До 3600в. в х.х.
Это U д.б. под нагрузкой. Тогда все возможности этого триода используются.
Евгений, можно посмотреть фото входного трансформатора на ферритовых трубках.
Вот несколько фото этого усилителя.
Трубки для входного трансформатора можно применить Амидон FB 43-1020
RN7T ex UA6GV, RA6FOA
А как обдув?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А как обдув?
На кожухе усилителя установил осевой ветилятор. Снизу труба 100мм. Кожух ставится на место, труба надеватся на радиатор лампы. Система работает на вытяжку.
вентилятор алюминиевый.
RN7T ex UA6GV, RA6FOA
Система работает на вытяжку.
В принципе, для анодного 2600, такое охлаждение допустимо. Зависит от производительности вентилятора.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

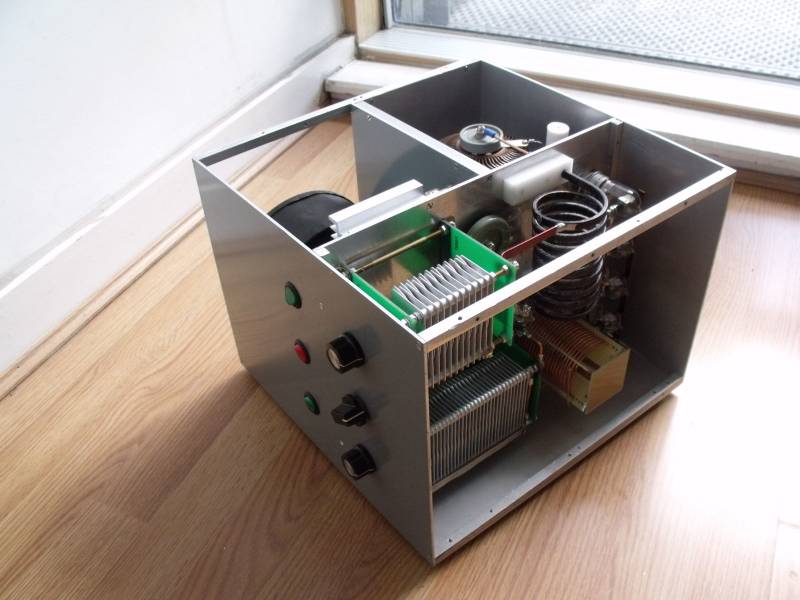

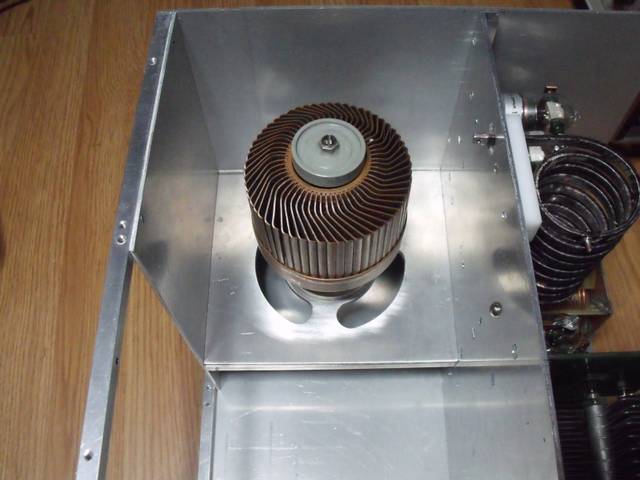

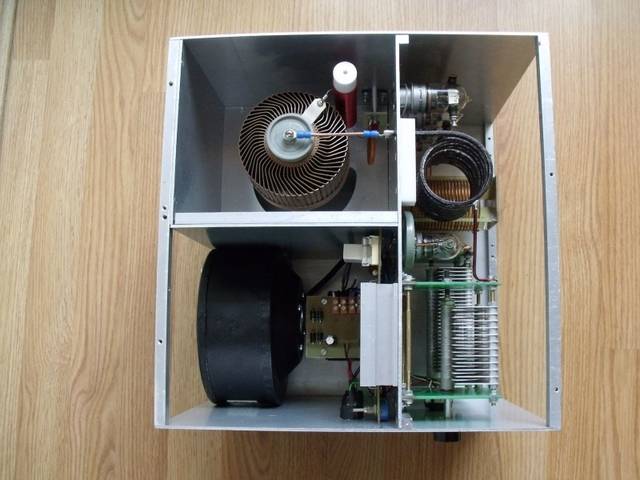

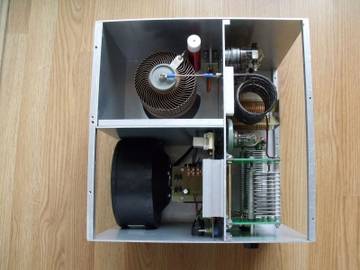

УМ EI7KD на ГС-35Б :

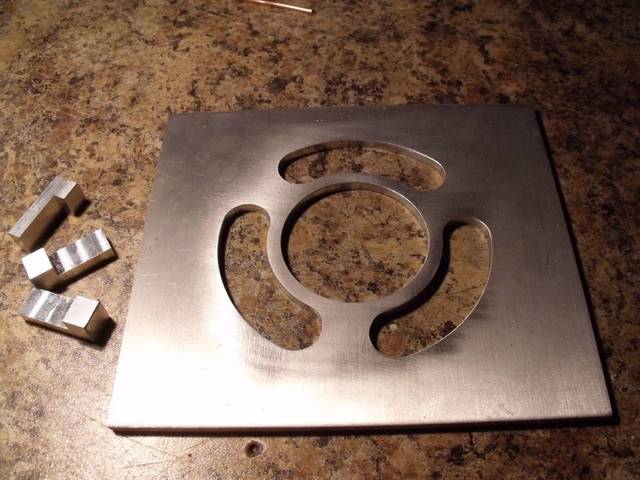

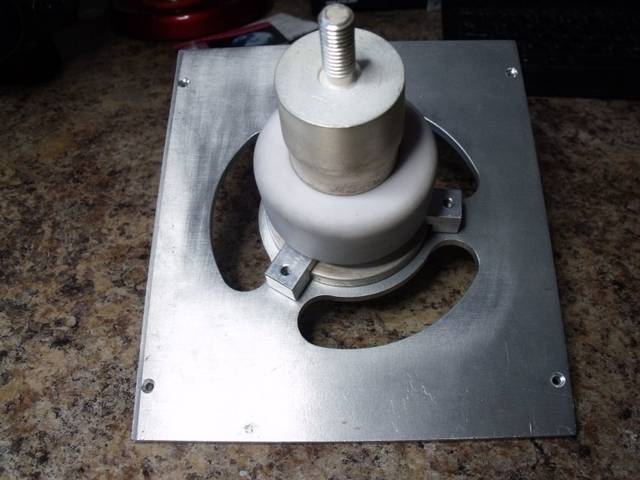

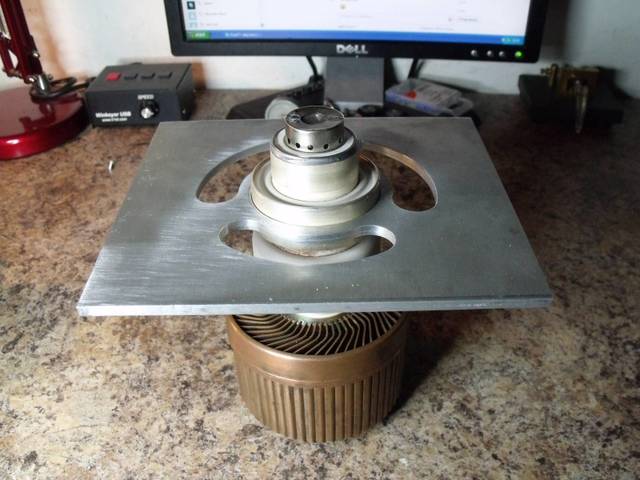

сеточная панель :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Правильная панель.
УМ EI7KD на ГС-35Б :
сеточная панель :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Очень надежная лампа, но ей надо миним. 3000 В на анод под нагрузкой, а лучше 3200.
УМ EI7KD на ГС-35Б :
сеточная панель :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
"Очень надежная лампа, но ей надо миним. 3000 В на анод под нагрузкой, а лучше 3200".
Цитата с сикьюхама:
http://www.cqham.ru/forum/showthread.php?19684--7----&p=1716697&viewfull=1#post1716697
Отредактировано R0SBD (2020-03-04 19:51:50)
Цитата с сикьюхама:
Сломать можно всё что захочешь.
УМ EI7KD на ГС-35Б :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
УМ EI7KD на ГС-35Б :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Очень надежная лампа, но ей надо миним. 3000 В на анод под нагрузкой, а лучше 3200.
Но есть и минус. Очень большая мощность раскачки.
RN7T ex UA6GV, RA6FOA
Но есть и минус. Очень большая мощность раскачки.
Это да, нужны 100 Вт как минимум.
УМ EI7KD на ГС-35Б :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
УМ EI7KD на ГС-35Б : А измерительные приборы где?)
А измерительные приборы где?)
он использует выносной измеритель проходящей мощности.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Подниму тему. Что-то не нашел сколько надо лампе обдува воздухом? И интересно, сколько потребуется мощности раскачки для 2-х ламп с ОС ? И какое анодное при этом, сколько можно с 2-х ламп получить мощности. Обдув увеличивается в два раза? Примерно по 250 куб/час на каждую лампу.
