ve3kf написал(а):не работало и не работает
Александр, пример неудачный, ибо и ранее Женя писал, что и диаграмма была, и напряжение на каплере было 0.3 ватта , при этом. Нужно было лишь скомпенсировать реактивку длинных вертикалов. А вот сейчас уже и на балласте много.
ve3kf написал(а):можно и мой вариант повторить.
Так я вообще удивлен, что Вы аппелируете к ЧУЖИМ решениям. Почему не к своим?
ve3kf написал(а):И ни при чем тут 50 Ом штырей.
При том, что коробка рассчитана под 50 Ом!!
ve3kf написал(а):емкости каплера неверные
Блин, я опущу комментарии (выше я уже все аргументы с графиками и результатами привел и странно, что Вы упорно их не читаете), но скажу, что проверить это просто!! Достаточно откусить по одному конденсатору 68пФ с каждой стороны...
Еще раз прошу ответить на вопрос:
RV9CX написал(а):Александр, если нагружены порты по 50 Ом, если имеется горизонтальный график КСВ=1.01, если на балласте в это время 0.69 ватта из 100 - это является показателем настроенности каплера под 50 Ом, по-Вашему? И при этом, имеется правильная диаграмма при импедансах 50+30 Ом!!

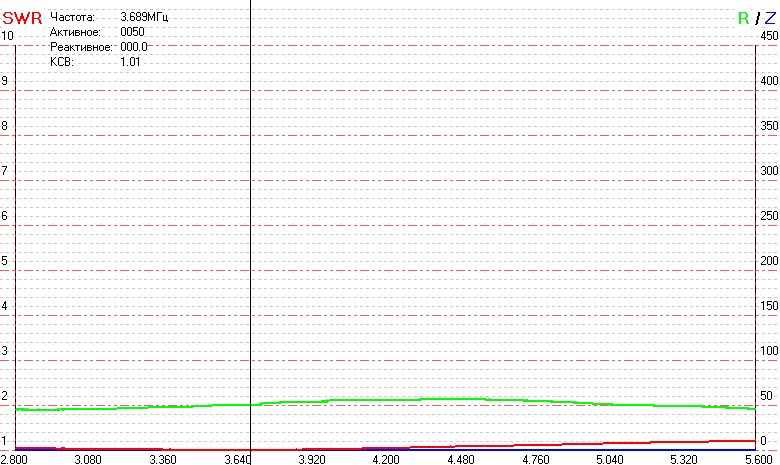

Ведь вот график правильно нагруженного каплера https://forumupload.ru/uploads/000e/73/7c/741-2-f.jpg . Пока мы его не нагрузим на 50 Ом, мы не получим такой график! Ведь моя мысль прозвучала четко, но так и не стала, хотя бы, проверяться:
RV9CX написал(а):Из графиков видно, что резонансная частота каждого вертикала далека от расчетной, а также низковаты импедансы - нужно:
1. Привести вертикалы в норму, а именно укоротить радиалы и уменьшить их количество до достижения вертикалами 50+0 Ом на частоте 3690
2. Подключить их в систему, подать мощу с трансивера и измерить резонансную часоту и значение на балласте.
3. Снять графики КСВ
4. Выложить данные сюда.
Отредактировано RV9CX (2011-01-15 13:59:36)
